Regelaar voor hydraulische
module/vrije koeling/
warmteterugwinning/RTWB
warmtepomp toepassingen
De bedoeling van deze sectie is het tonen van beschikbare schermen m.b.t. de extra
regelaar die wordt gebruikt om Vrije koeling/Warmteterugwinnings-toepassing (versie
1.0) en hydraulische modules te regelen. De ingebouwde bedieningseenheid biedt:

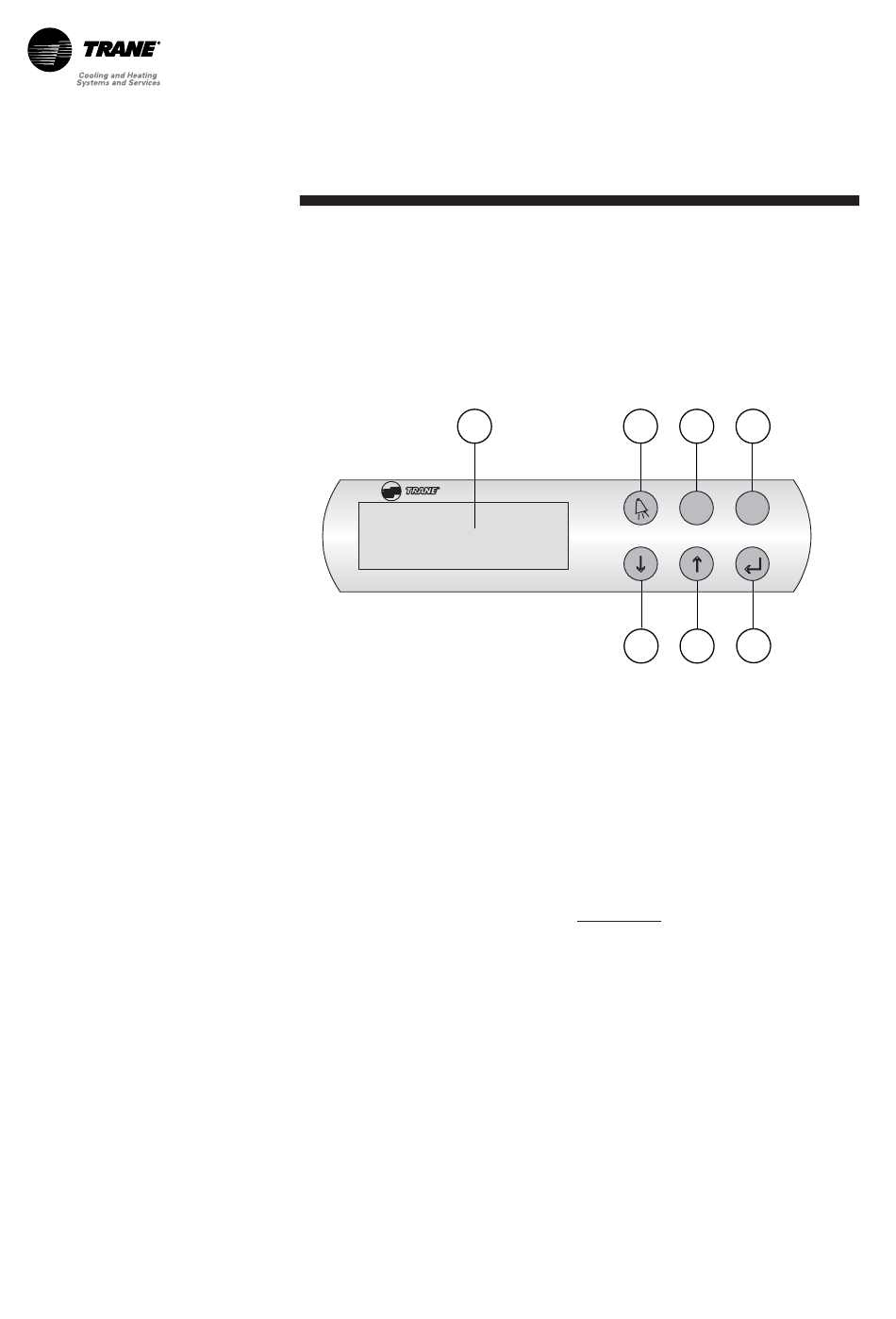

• Een LCD-scherm (1), 4 regels van 20 tekens met achtergrondverlichting
• 6 knoppen (2) t/m (7)
Bedieningsinterface
2 = Alarmknop: Gebruikt voor het tonen of handmatig resetten van de alarmen.
De rode LED brandt wanneer er minimaal een alarmmelding is opgemerkt.
3 = Programmaknop: Voor het instellen van de verschillende parameters van de
werking (veiligheidsparameters, drempels).
4 = Escape-knop: Voor het teruggaan naar de standaardweergave
5, 6 = Omhoog en omlaag pijlen: Voor de regeling van het actueel weergegeven
scherm en de instelling van de regelparameters
7 = Validatieknop: Voor het bewegen van lijn naar lijn in het momenteel weergegeven
scherm en om de ingestelde gegevens te bevestigen.
N.B.: Naast de masker definitie zijn het instellingsbereik (tussen haakjes of vet voor
aparte gegevens) en de standaardwaarde (onderstreept) van elke parameter
aangegeven.
1
2
5
3
4
Prg
Esc
6
7
