Montage
Opmerking: Bepaal vanuit de normale bedieningspositie de
linker- en rechterzijde van het voertuig.
1
De handgreep monteren
Geen onderdelen vereist
Procedure

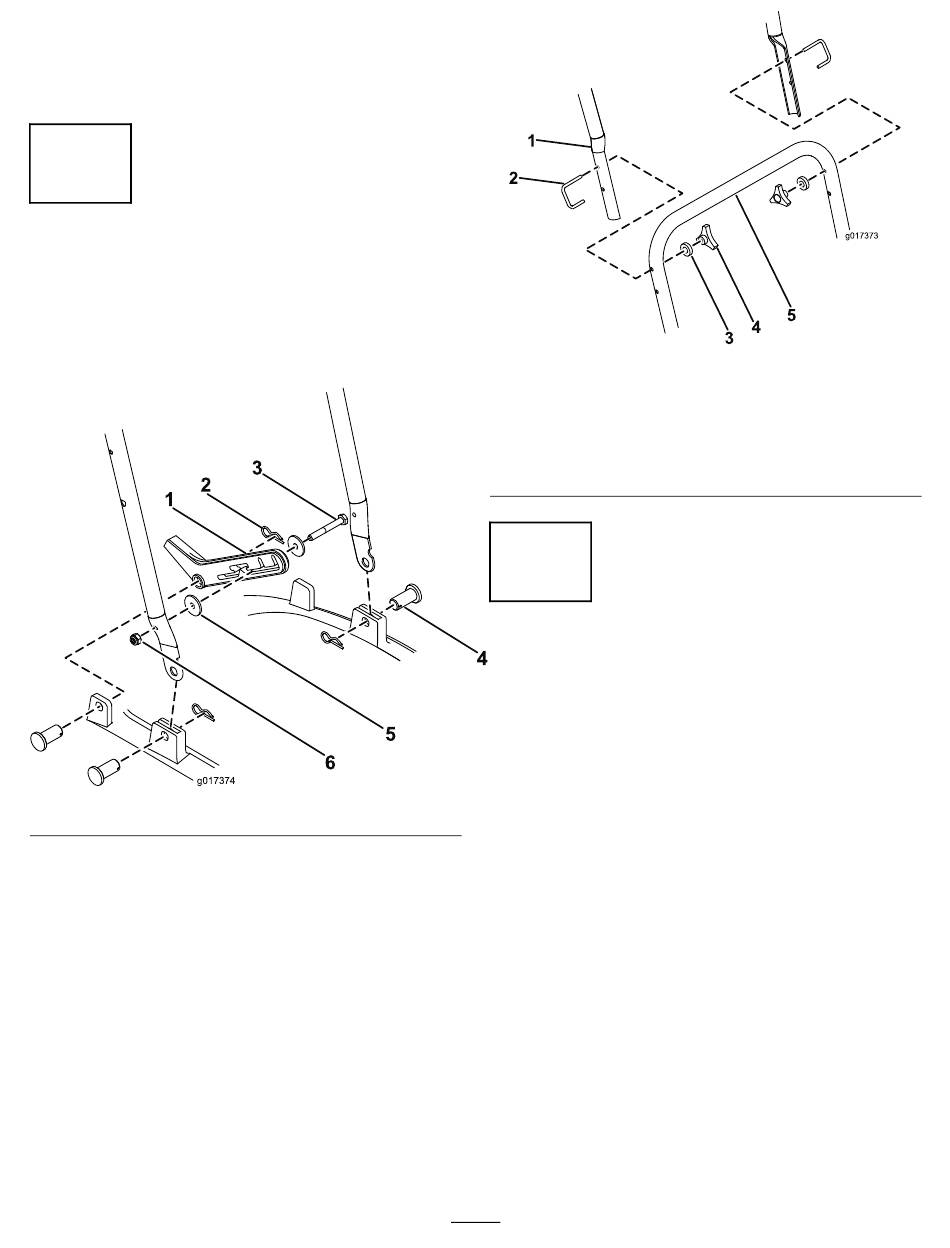

1. Schuif de onderste handgreep in het frame (Figuur 3).
2
1
g017374
2. Maak aan elke zijde vast met een borgpen en een R-pen
(Figuur 3).
3. Bevestig de voetstop aan de rechterkant van de
onderste handgreep met een M6-moer, M6-bout en
2 ringen (Figuur 3).
4. Bevestig de voetstop aan het frame met een borgpen
en een R-pen (Figuur 3).
5. Verbind de bovenste handgreep met de onderste
handgreep door elke zijde te bevestigen met een
U-bout, een M6-ring en een handwiel (Figuur 4).
3
5
6
Figuur 3
1
2
1. Bovenste deel van de
handgreep
2. Handwiel
3. Ring
2
De motor bijvullen met olie
4
Geen onderdelen vereist
Procedure
Belangrijk: Uw machine wordt geleverd zonder olie in
het carter. Vul het carter met olie voordat u de motor
start.
Maximaal vullen: 0,59 l, type: SAE 30 of SAE 10W-30
reinigingsolie, met onderhoudsclassificatie SF, SG, SH, SJ, SL
van het American Petroleum Institute (API) of hoger.
1. Plaats de machine op een horizontaal oppervlak.
2. Verwijder de peilstok (Figuur 5).
6
g017373
5
4
3
Figuur 4
4. U-bout
5. Onderste deel van de
handgreep
