NB!:
Als er geen externe stopfunctie is geselecteerd
en de 'Stop'-toets niet als actief is ingesteld,
kan de motor alleen worden gestart en gestopt
door de spanning naar de motor te onderbreken.

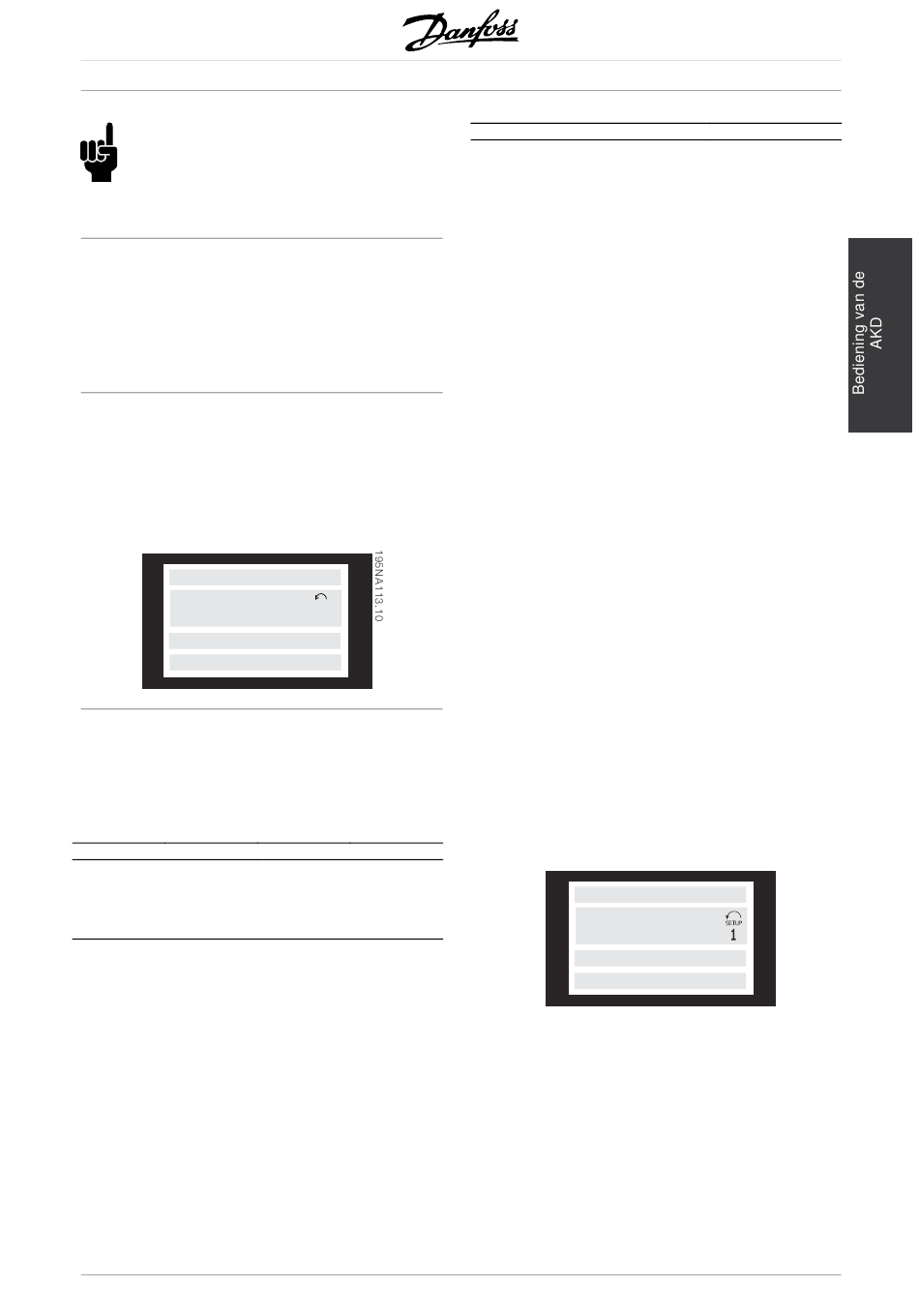

■ Bedieningspaneel - display-uitlezingen
De status van de display-uitlezing kan
veranderd worden, afhankelijk van het feit of
de frequentie-omvormer in normaal bedrijf is of
geprogrammeerd wordt. Zie de onderstaande lijst.
■ Displaymodus
Bij normaal bedrijf kunnen permanent maximaal
4 verschillende bedieningsvariabelen worden
aangegeven: 1,1 en 1,2 en 1,3 en 2, en in regel 4 de
huidige bedrijfsstatus of alarms en waarschuwingen
die zich hebben voorgedaan.
VAR 1.1 VAR 1.2 VAR 1.3
VAR 2
STATUS
■ Display-stand - selectie van uitleesstatus
Voor wat betreft de keuze van de uitlezing in de
Display-stand zijn er drie opties - I, II en III. De
keuze van de uitleesstatus bepaalt het aantal
uitgelezen bedrijfsvariabelen.
Uitleesstatus:
I:
Regel 1
Beschrijving
van bedrijfsvari-
abele in regel 2
De tabel hierna geeft een overzicht van de eenheden
die zijn verbonden aan de variabelen in de eerste
en tweede regel van het display.
MG.50.R4.10 - VLT is een geregistreerd handelsmerk van Danfoss
SETUP
1
II:
III:
Gegevenswaarde
Beschrijving
voor 3 bedrijfs-
van 3 bedrijfs-
variabelen in
variabelen in
regel 1
regel 1
Bedrijfsvariabele:
Referentie
Referentie
Terugkoppeling
Frequentie
Frequentie x schaling
Motorstroom
Koppel
Vermogen
Vermogen
Afgegeven vermogen
Motorspanning
DC-koppelingsspanning
Thermische belasting motor
Thermische belasting AKD
Draaiuren
Ingangstatus, dig. Ingang
Ingangstatus, analoge klem 53
Ingangstatus, analoge klem 54
Ingangstatus, analoge klem 60
Pulsreferentie
Externe referentie
Statuswoord
Remvermogen/2 min.
Remvermogen/sec.
Temp. koellichaam
Alarmwoord
Stuurwoord
Warning word 1
Uitgebreid statuswoord
Waarschuwing communicatie-optiekaart
TPM
RPM x schaling
Bedrijfsvariabelen 1.1 en 1.2 en 1.3 in de eerste regel,
en bedrijfsvariabele 2 in de tweede regel worden
geselecteerd via parameter 009, 010, 011 en 012.
•
Uitleesstatus I:
Deze uitleesstatus is standaard actief na een
start of initialisatie.
FREQUENCY
50.0 Hz
MOTOR IS RUNNING
LRegel 2 geeft de datawaarde van een bedrijfsvariabele
met gerelateerde eenheid, en regel 1 geeft een
tekst weer die regel 2 verklaart (zie tabel). In het
voorbeeld is Frequentie geselecteerd als variabele
via parameter 009. Gedurende het normale bedrijf
kan er onmiddellijk een andere variabele worden
uitgelezen door de toetsen [+ / -] te gebruiken.
AKD 5000
Eenheid:
[%]
[eenheid]
[eenheid]
[Hz]
[-]
[A]
[%]
[kW]
[pk]
[kWh]
[V]
[V]
[%]
[%]
[Uren]
[Binaire code]
[V]
[V]
[mA]
[Hz]
[%]
[Hex]
[kW]
[kW]
[ºC]
[Hex]
[Hex]
[Hex]
[Hex]
[Hex]
-1
[min
]
[ - ]
43
