Signaal P heeft positief potentiaal (TX+,RX+), terwijl het
signaal N negatief potentiaal (TX-, RX-) heeft.

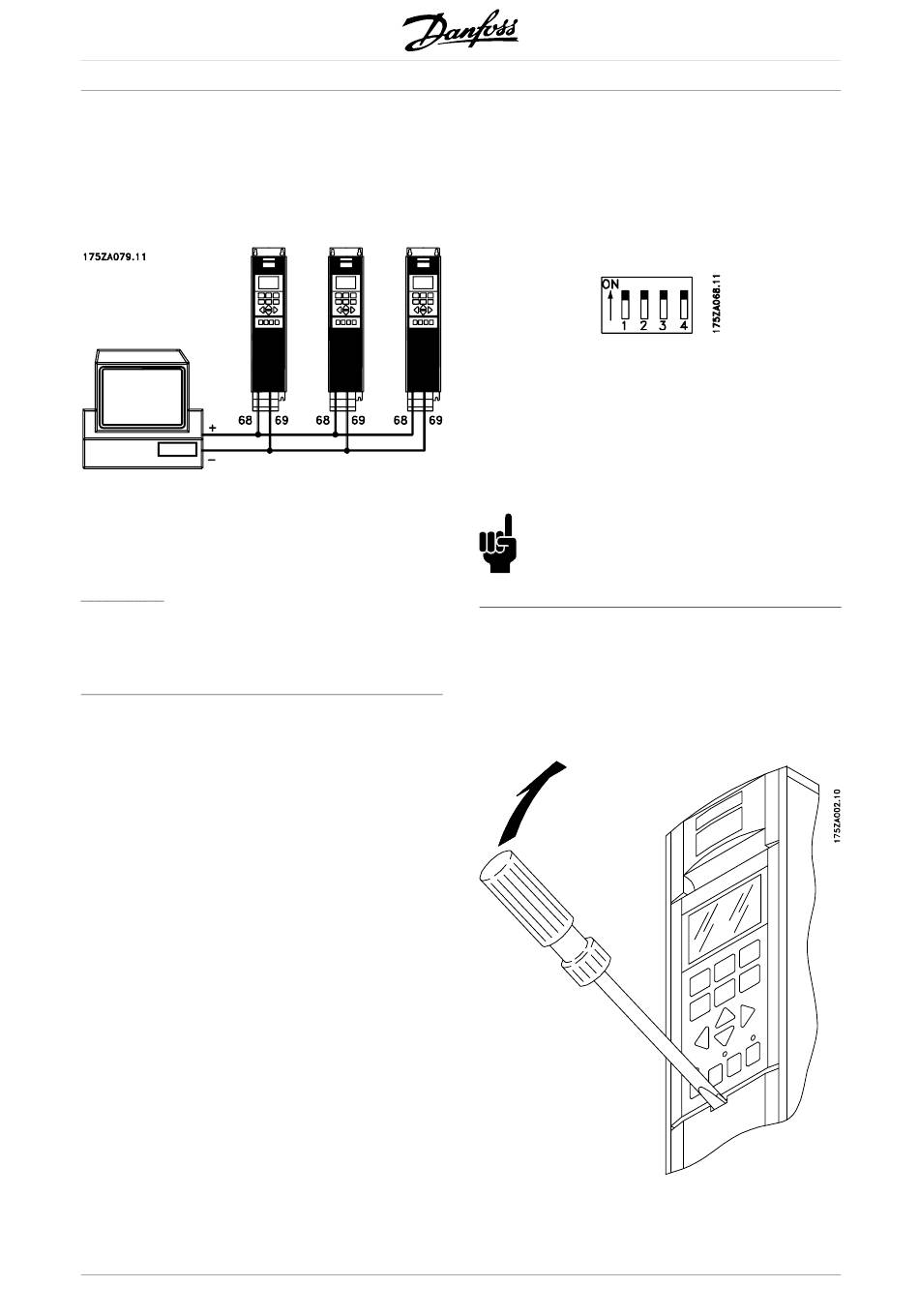

Als er meer dan één frequentie-omvormer moet worden
verbonden met een bepaalde master, moet gebruik
worden gemaakt van parallelle aansluitingen.
Om mogelijke compensatiestromen in de afscherming
te vermijden, kan de kabelafscherming worden
geaard via klem 61, die verbonden is met het
frame via een RC-schakel.
Busafsluiting
De bus moet aan beide uiteinden worden afgesloten
met een weerstandsnetwerk. Zet voor dit doel de
schakelaars 2 en 3 op de stuurkaart op "ON".
38
■ Dipschakelaars 1-4
De dipschakelaar bevindt zich op de stuurkaart.
Deze wordt samen met de seriële communi-
catieklemmen 68 en 69 gebruikt.
De getoonde schakelpositie komt overeen
met de fabrieksinstelling.
Schakelaar 1 heeft geen functie.
Schakelaars 2 en 3 worden gebruikt voor eindschakeling
van een RS485-interface, seriële communicatie.
Schakelaar 4 wordt gebruikt om het gemeenschappelijk
potentieel voor de interne 24 V DC-voeding te
scheiden van het gemeenschappelijk potentieel
van de externe 24 V DC-voeding.
NB!:
Wanneer schakelaar 4 in de stand "OFF" staat,
is de externe 24 V DC-voeding galvanisch
geïsoleerd van de frequentie-omvormer.
■ Elektrische aansluiting - stuurkabels
Alle klemmen voor de stuurkabels bevinden zich
onder de beschermplaat van de frequentie-omvormer.
De beschermplaat (zie tekening) kan worden
verwijderd door middel van een puntig voorwerp,
zoals een schroevendraaier.
MG.50.R4.10 - VLT is een geregistreerd handelsmerk van Danfoss
