5 Installatie
5.3.2
Weegmodule monteren
Minebea Intec
Opmerking:
Hieronder wordt de montage van de weegmodule met de adapterplaat PR 6041/80S
(zie paragraaf 11.2.4) beschreven.
De stappen moeten voor alle steunpunten (bijv. bakvoet) van het weegobject (bijv. bak)
worden uitgevoerd.
1.
Controleren of alle voor de montage vereiste schroefgaten in de bakvoet/-poot
aanwezig zijn.

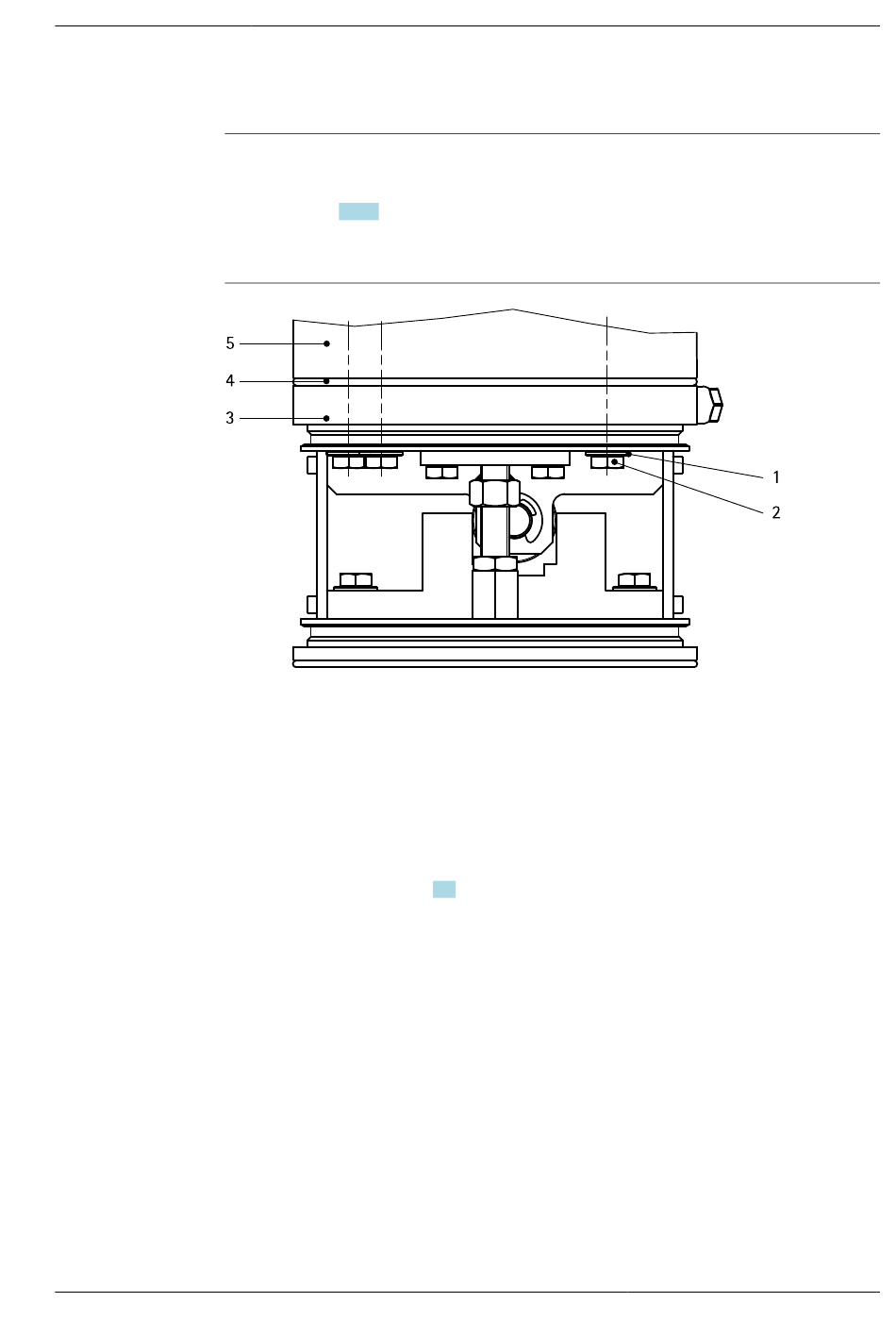

2. O-ring (4) in de groef van de bovenplaat (3) leggen en de weegmodule onder de
bakvoet (5) plaatsen.
3. Balg (geen afbeelding) voorzichtig over de inbouwset en de bakvoet (5) trekken,
waarbij de inbouwset toegankelijk blijft voor montage.
4. Inbouwset in de bakvoet (5) monteren. De aandraaimomenten van de schroeven (2)
en de sterkteklassen van de schroeven (2) en ringen (1) moeten strikt in acht worden
genomen, zie paragraaf 5.2.
Hygiënische weegmodule Contego®
NL-25
