9 Verzorging/reparatie/reiniging
Minebea Intec

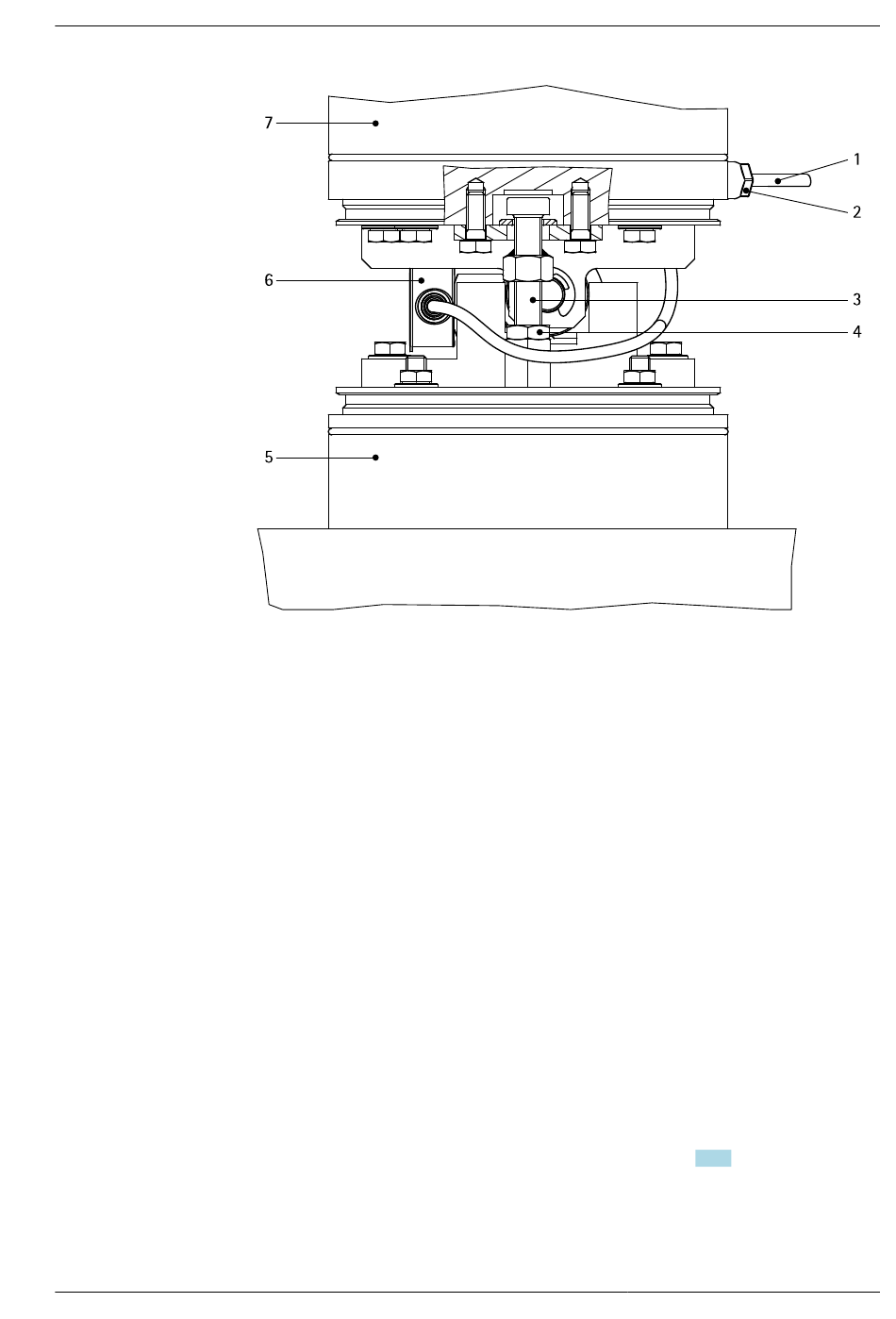

2. Balg (geen afbeelding) voorzichtig naar boven over de inbouwset en de bakvoet (7) of
naar beneden over de adapterplaat (5) trekken, zodat de inbouwset toegankelijk blijft
voor de montage.
3. Moer (4) losdraaien.
4. Tapbout (3) van de ontkoppelingsbeveiliging via de inbus omhoog draaien om de bak
op te tillen. Tapbout net zolang draaien tot de weegcel (6) is ontlast en samen met de
bovenste drukschijf kan worden uitgenomen.
5. De wartel (2) zover losdraaien (zie ook de instructie), dat de weegcelkabel (1) eruit kan
worden getrokken.
6. Weegcel (6) uit de inbouwset nemen en bovenste drukschijf uit de weegcel nemen.
Kom met de onderste drukschijf (incl. o‑ring) blijft in de onderplaat.
7. Bovenste drukschijf in de nieuwe weegcel plaatsen.
8. Weegcel plaatsen.
9. Tapbouten (3) van de ontkoppelingsbeveiliging op de inbus langzaam naar beneden
draaien om de bak op de weegcel te plaatsen. Let er daarbij op dat de bovenste
drukschijf in de groef van de bovenplaat glijdt.
10. Weegcelkabel (1) door het daarvoor bedoelde gat in de bovenplaat en de
kabelwartel (2) trekken en zonder spanning (lus) inleggen.
De kabel mag later niet aan de binnenkant tegen de balg aanliggen!
11. Kabelwartel (2) vastdraaien.
12. De interne ontkoppelingsbeveiliging instellen, zie paragraaf 3.4.3.
13. Balg omhoog trekken en volledig rondom in de groef van de boven- en onderplaat
drukken, zodat er geen randen in de overgangen zitten.
Hygiënische weegmodule Contego®
NL-39
