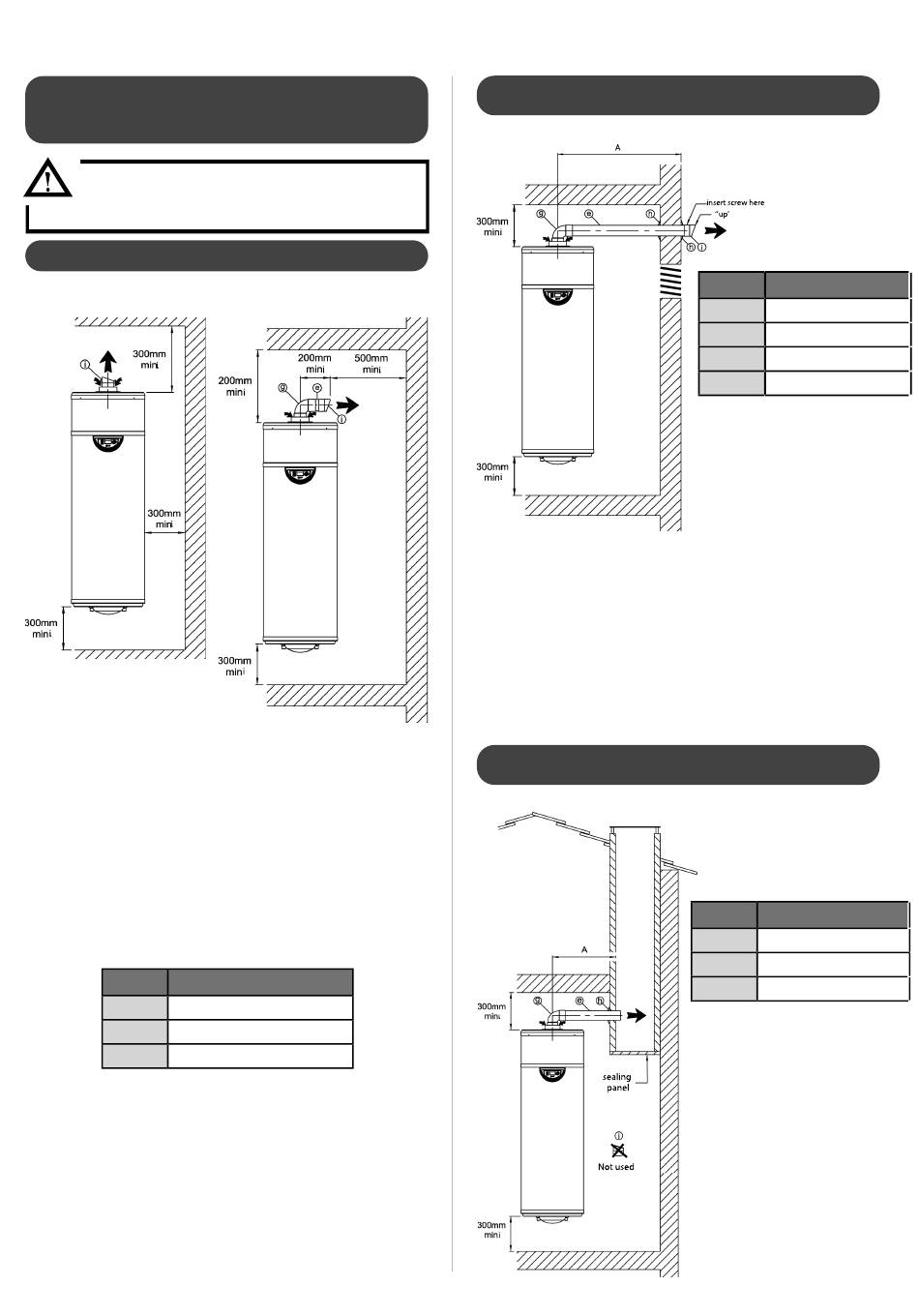

4.2.1- Luchtinlaat en -afvoer in onverwarmde
ruimtes (minimaal 10 m2) geïsoleerd aan
aangrenzende verwarmde kamers
Als de isolatie van verwarmde
aangrenzende kamers onvoldoende is, is
warmteverlies waarschijnlijker.
4.2.1.1 - In dezelfde ruimte als het apparaat
Als de vrije hoogte onder
het plafond > 300 mm
Vooraanzicht
• Bevestig de meegeleverde Ø80 tuit (rep.i) op de Ø80 PVC-buis
die zich bevindt op de luchtuitlaat van het apparaat.
• Als de vrije hoogte onder het plafond minder is dan 300 mm
boven het apparaat, moet u een Ø80 F/F PVC-elleboog op de
luchtafvoerpijp (rep.g) bevestigen en deze naar de zijkant
richten (niet naar achteren en dus niet naar de muur).
• Positioneer de Ø80 elleboog (rep.g) op de Ø80 PVC-buis die zich
bevindt op de luchtuitlaat van het apparaat.
• Bevestig de meegeleverde Ø80 tuit (rep.i) aan de uitlaat van de
PVC-elleboog met behulp van een Ø80 PVC-buis (rep.e - niet
genoemd).
Rep.
Ø80 PVC-buis
e
Ø80 F/F PVC elleboogstuk
g
Ø80 tuit
i
12
Als de vrije hoogte onder
het plafond < 300 mm
Vooraanzicht
beschrijving
Installatie warmtepompboiler 100L & 150L AIR
4.2.1.2- Luchtafvoer naar buiten met PVC-buisØ80
A < 10m (1 elleboogstuk staat gelijk aan 1M)
Vooraanzicht
- Bevestig de tweede muurverbinding aan de buitenkant (rep.h) en
positioneer de meegeleverde Ø80 tuit (rep.i) op de Ø80 PVC-buis.
- Richt de Ø80 tuit (rep.i) omhoog en gebruik een schroef om deze
op zijn plaats te verankeren.
- Bevestig de Ø80 PVC-buis (rep.e) aan de Ø80 PVC-elleboog (rep.g).
- Bevestig de Ø80 PVC-elleboog (rep.g) aan de Ø80 PVC-buis die zich
bevindt op de luchtuitlaat van het apparaat.
-
Maak een markering in de elleboog (rep.g) om aan te geven waar
het uiteinde van de buis (rep.e) komt.
-
Verwijder de buis uit de muur (rep.e) en lijm deze in de elleboog
(rep.g).
4.2.1.3 Luchtafvoer naar buiten via een
schoorsteen
A < 10m (1 extra elleboogstuk staat gelijk aan 1 M)
Vooraanzicht
Beschrijving
Rep.
Ø80 PVC-buis
e
Ø80 F/F PVC-elleboogstuk
g
2 x Ø80 muurdoorvoer
h
Ø80 tuit
i
- Snijd de Ø80 PVC-buis (rep.e)
tot A - 25mm.
- Leid de buis naar buiten door
het Ø90 geboorde gat, zorg
ervoor dat deze eerst door de
binnenmuurverbinding gaat
(rep.h).
Beschrijving
Rep.
Ø80 PVC-buis
e
Ø80 F/F PVC-elleboogstuk
g
2 x Ø80 muurverbindingen
h
- Follow the same procedure
as above without the
rep.h
second wall joint (
rep.i
or Ø80 nozzle (
).
- Cut the (Ø80) PVC pipe
rep.e
(
) to A-50mm
)
