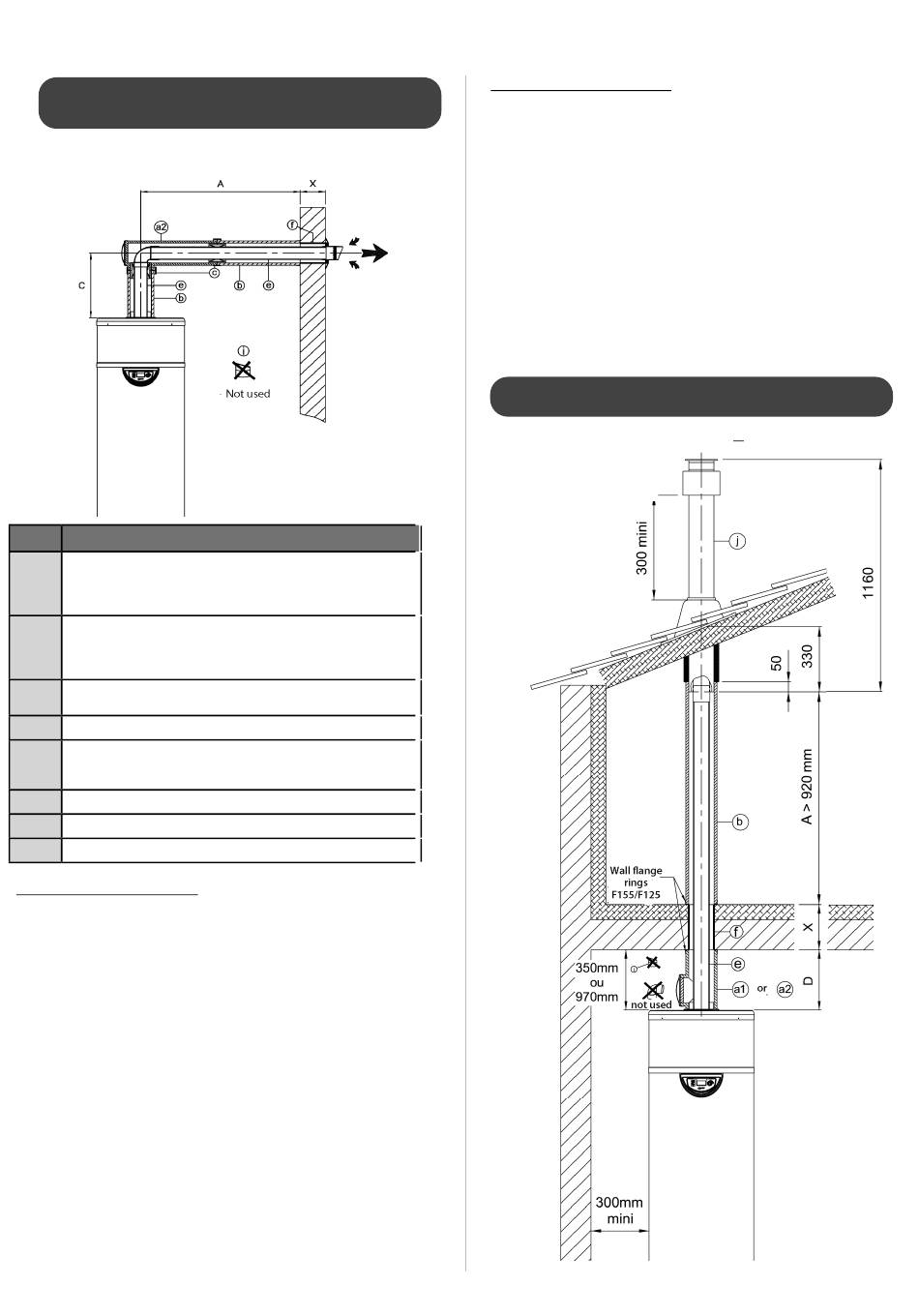

4.2.2.5 - Installatie met zijkanten op afstand
boven het apparaat
A < 0,88 m en A + C + X < 5 m
Voorbeeld gebruikt een geïsoleerd luchtkanaal van 975 mm lang (rep.a2))
Rep.
Achterste of verticale geïsoleerde luchtkanaal Ø80/125 - 355 mm
lang (luchtkanaalmond + Ø125 muurverbinding + F155/F125
a1
muurflens + Ø125 geïsoleerde elleboog [bruikbare lengte 255 mm]
+ Ø80 F/F PVC elleboog + afdekking voor geïsoleerde elleboog)
Geïsoleerd lateraal of verticaal Ø80/125 - 975 mm luchtkanaal
(luchtkanaalmond + Ø125 muurverbinding + F155/F125 muurflens
a2
+ Ø125 geïsoleerde elleboog [bruikbare lengte 875 mm] + Ø80 F/F
PVC elleboog + afdekking voor geïsoleerde elleboog)
Laterale of verticale Ø125, 2,2 m lange geïsoleerde verlenging
b
1 verbindingshuls voor geïsoleerde verlengbuis
c
Ø80/125 geïsoleerde elleboog voor luchtkanaal
(Ø125 geïsoleerde elleboog + Ø80 F/F PVC elleboog +
d
afdekking voor geïsoleerde elleboog)
Ø80 PVC-buis
e
Ø125 PVC-buis
f
Ø80 tuit
i
• VOOR ONDERDEEL "A":
- Snijd de Ø125 PVC-buis (rep.f) op maat (X + 25 mm).
- Lijm het in de luchtroosteropening.
- Positioneer de Ø125 wandaansluiting.
- Breng de geassembleerde luchtroosteropening van buitenaf door de
muur.
- Richt de luchtroosteropening omhoog zoals aangegeven op het diagram.
- De Ø125 PVC-buis moet ongeveer 25 mm aan de binnenkant overlappen.
- Markeer de richting van de luchtroosteropening aan de binnenkant door
de bovenkant van de Ø125 buis te markeren.
- Lijm de wandflens op de Ø125 buis terwijl u het tegelijkertijd tegen de
muur drukt.
- Snijd de eerste Ø80 PVC-buis (rep.e) op maat (A + X - 30 mm).
- Snijd de eerste geïsoleerde verlengbuis (rep.b) op maat (A-875 mm).
- Steek de eerste Ø80 PVC-buis in de eerste geïsoleerde verlengbuis.
- Bevestig de eerste geïsoleerde verlengbuis aan de eerste geïsoleerde
bocht met behulp van een verbindingsmof (rep.c).
- Verwijder de afdekdelen van de 975 mm lange geïsoleerde bocht.
- Steek de eerste Ø80 PVC-bocht in de basis van de eerste geïsoleerde
bocht en bevestig deze aan de Ø80 PVC-buis (breng wat siliconen aan
zodat de montage intact blijft).
- Steek het andere uiteinde van de Ø80 PVC-buis in de
luchtroosteropening. De eerste geïsoleerde verlengbuis moet
tegelijkertijd aan de wandflens worden bevestigd.
Beschrijving
Front view
Installatie warmtepompboiler 100L & 150L AIR
VOOR ONDERDEEL "C":
- Verwijder de Ø80 PVC-buis (lg 140 mm) die zich bevindt op de
luchtuitlaat van het apparaat.
- Snijd de tweede Ø80 PVC-buis (rep.e) op maat (C-65 mm).
- Snijd de tweede geïsoleerde verlengbuis (rep.b) op maat (C-110
mm).
- Steek de tweede Ø80 PVC-buis in de geïsoleerde verlengbuis.
- Bevestig de tweede geïsoleerde verlengbuis aan de eerste
geïsoleerde bocht met behulp van de tweede verbindingsmof
(rep.c).
- Steek het uiteinde van de tweede Ø80 PVC-buis in de Ø80 PVC-
bocht (breng wat siliconen aan om de montage intact te houden).
- Plaats de tweede Ø80 PVC-buis op de luchtuitlaat van het apparaat
en de tweede geïsoleerde verlengbuis op de luchtingang.
- Plaats de afdekdelen terug op de geïsoleerde bocht.
- Plaats bevestigingsklemmen op intervallen van ongeveer 2 meter
op de geïsoleerde verlengbuis.
4.2.2.6- Instalatie via vertivaal luchtkanaalØ80/125
X + D + A + 0,33 < 5m
Fig.1
17
