Dieptemeter met meetklok
Inhoudsopgave

Advertenties

8

Afstelling nulpunt wijzer

Veeg eventuele snijspanen, stof of olie voorzichtig van het meetvlak en
referentieoppervlakken af en lijn ze uit met een oppervlakteplaat, enz. Als de
wijzer afwijkt van de nulpunt van de schaalverdeling van de meetklok, gebruik dan
de meegeleverde regelaar (①, Nr. 142115) om het nulpunt aan te passen zoals
hieronder weergegeven.
1
0
5
0.5
0.5
4
6 1
9
0.5
0.5
8
7
3
2
0.5
2
7
OK
6
0
5
0.5
0.5
4
6 1
9
0.5
0.5
8
7
3
2
0.5

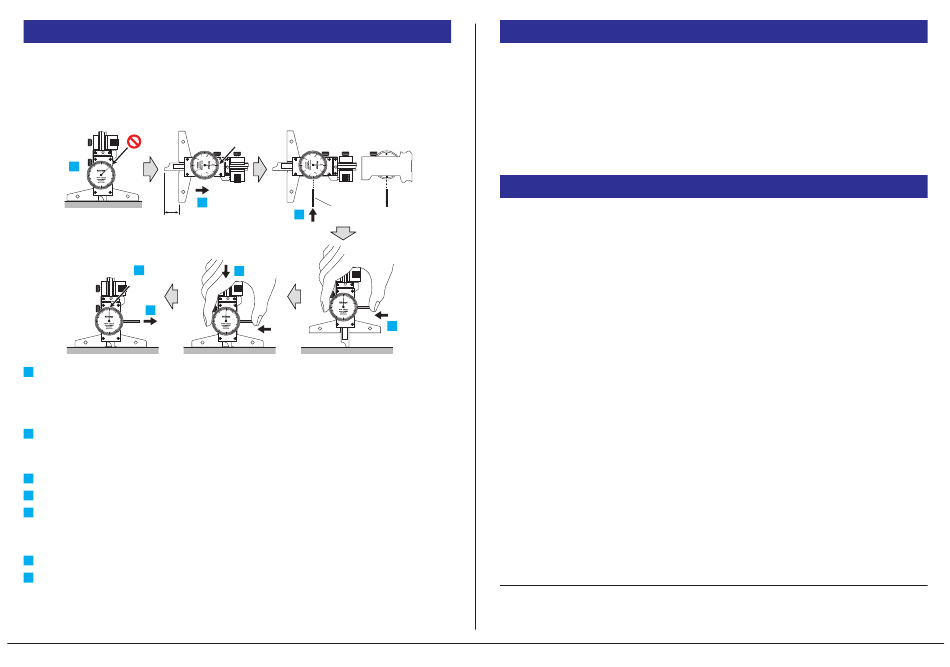

Veeg eventuele snijspanen, stof of olie voorzichtig van het meetvlak en
1
referentieoppervlakken af en lijn ze uit met een oppervlakteplaat, enz.
Als de wijzer afwijkt van het nulpunt van de schaalverdeling van de meetklok,
lijn de wijzer dan uit met het nulpunt, zoals hieronder weergegeven.
Terwijl u het meetvlak en het referentieoppervlak ongeveer 10 tot 20 mm uit
2
elkaar plaatst, lijnt u de wijzer uit met het nulpunt van de schaalverdeling
van de meetklok.
Steek de regelaar in de groef aan de achterkant van de meetklok.
3
Duw de regelaar naar binnen en pas de wijzerpositie aan.
4
Duw de regelaar in, schuif de voet voorzichtig naar binnen en lijn het
5
meetvlak en het referentieoppervlak uit.
Bevestig dat de wijzer niet beweegt wanneer u de voet naar binnen schuift.
Verwijder de afsteller.
6
Controleer of het nulpunt van de schaalverdeling van de meetklok en wijzer
7
zijn uitgelijnd.
0
3
5
10-20 mm
0
5
0.5
0.5
4
6 1
9
0.5
0.5
0
5
8
7
0.5
0.5
3
2
0.5
4
6 1
9
4
0.5
0.5
8
7
3
2
0.5
9

Voorzorgsmaatregelen na gebruik

Als er zich vuil op het meetvlak, de referentieoppervlakken, het glijoppervlak,
enz., bevindt, veeg deze dan weg met een droge doek of een doek die licht is
bevochtigd met alcohol.
Voor langdurige opslag veegt u vuil zorgvuldig weg en brengt u een lichte laag
roestwerende olie aan voor opslag.
Niet opslaan op locaties met hoge temperaturen, lage temperaturen, hoge
luchtvochtigheid of blootstelling aan direct zonlicht.

10 Maximaal toelaatbare fout van aangegeven waarden

Maximaal toelaatbare fout is in overeenstemming met JIS B7507.
Mitutoyo Corporation
20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
URL: http://www.mitutoyo.co.jp
5
©2019 Mitutoyo Corporation. Alle rechten voorbehouden.
Gedrukt in Japan
Nr. 99MAC001N
