Aandrijving
– Oppervlaktegekoelde DP-kortsluitankermotor
– Isolatieklasse volgens IEC 34-1
– Rendementsklasse IE3 volgens IEC 60034-30 (≥ 0,75 kW)
– Beschermingsklasse IP55
– Frequentie 50 Hz/60 Hz
Optioneel:
– Harting-stekker type HAN 10E
Asafdichting
– Ongekoelde, onderhoudsvrije mechanische asafdichting
– Mechanische Fixed-asafdichting
– Mechanische asafdichting Easy-Access
– Patroonafdichting
Lager
– Glijlager van wolfraamcarbide op de hydraulische waaier
4.5 Constructie en werking
1

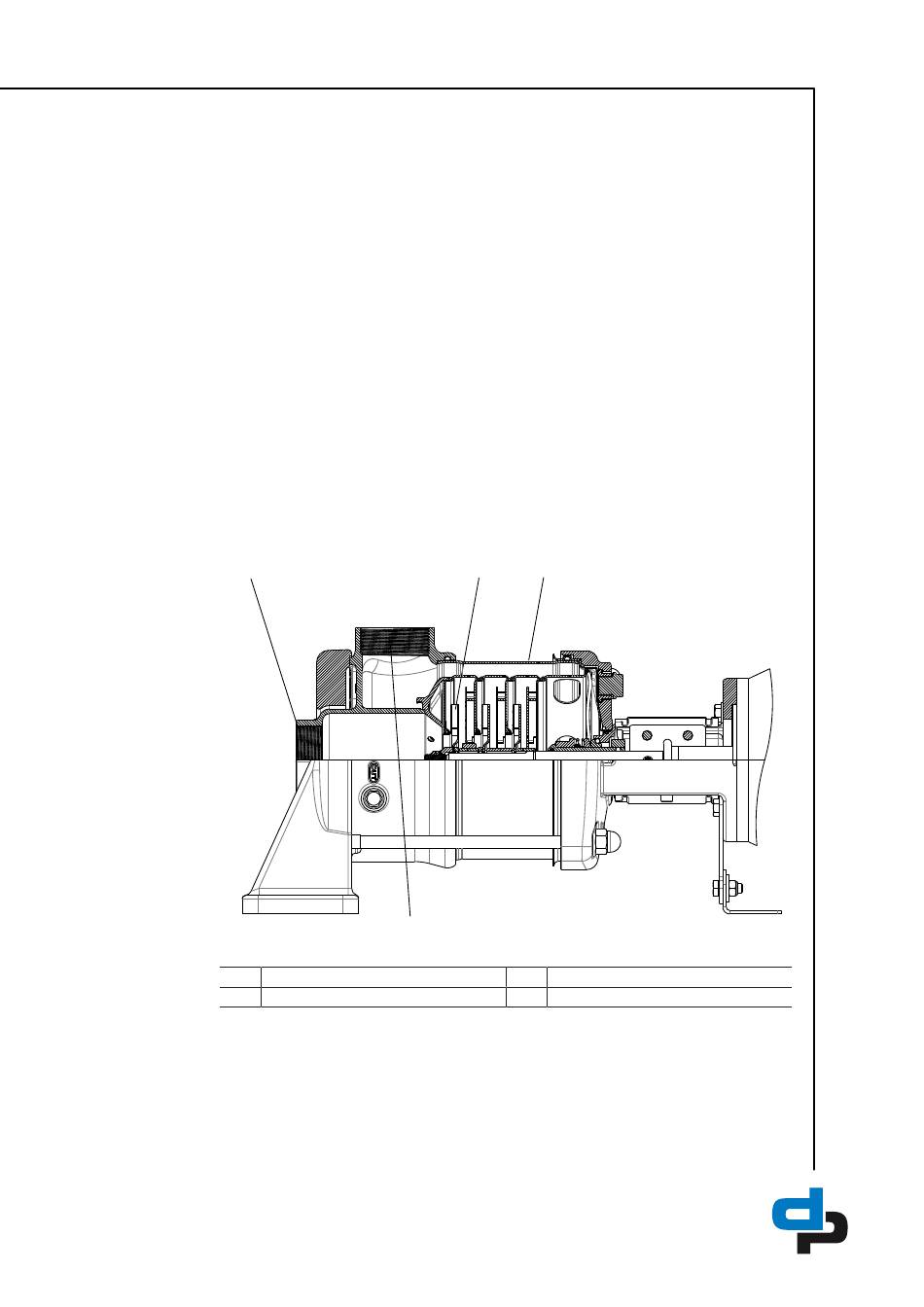

Afb. 3: Doorsnede
1
Zuigaansluiting
2
Waaier
Uitvoering
De pomp is met een radiale stromingsingang (zuigaansluiting) en een daar in een rechte lijn
tegenoverliggende radiale stromingsuitgang (persaansluiting) uitgevoerd. Het hydraulische
gedeelte is via een askoppeling vast met de motor verbonden.
Werking
Bij bedrijf van de pomp wordt een lage druk bij de inlaat van de waaier opgebouwd. Deze
lage druk zorgt ervoor dat het te verpompen medium door de zuigaansluiting (1) in de pomp
terecht komt. Elke trap bestaat uit een waaier (2) en een leiwiel. De doorstroming van deze
trap bepaalt de capaciteit van de pomp. De diameter van de trappen staat in verhouding tot
2
3
4
3
Pompmantel
4
Persaansluiting
17 / 56
