7.5.2.3 Patroonafdichting
914.03

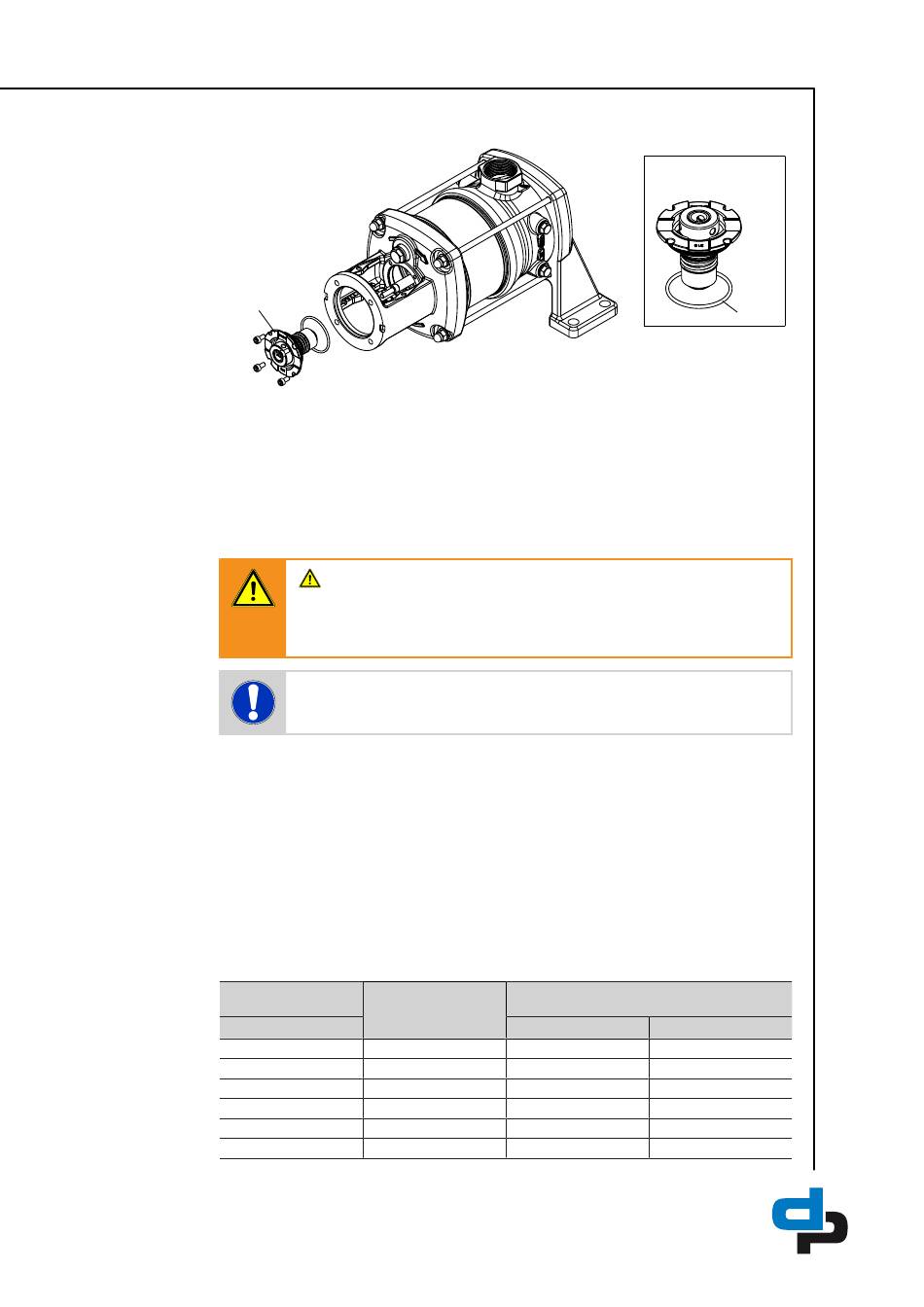

Afb. 19: Mechanische asafdichting inbouwen (voorbeeldtekening)
1. O-ring 412.06 aanbrengen.
2. Mechanische asafdichting 433 aanbrengen.
3. Inbusbouten 914.03 vastdraaien.
4. Mechanische asafdichting 433 afstellen.
7.5.3 Motor monteren
WAARSCHUWING
Kantelen van de motor
Afknellen van handen en voeten!
Ø Motor beveiligen door hem op te hangen of te ondersteunen.
AANWIJZING
Het is raadzaam een speciaal geconstrueerde DP-motor te gebruiken.
De motor moet aan de volgende eisen voldoen:
– Verstevigd lager aan het aangedreven uiteinde
(om de axiale kracht op te nemen)
– Axiaal bevestigde motor
(voor het minimaliseren van de axiale speling van het hydraulische gedeelte van de
pomp)
– Een gladde as, geen spie
(om koppelingsgrip en rustig lopen van de motor te verbeteren)
– Het nominale vermogen moet geschikt zijn voor de desbetreffende bedrijfsfrequentie
– Correcte framegrootte, om motor met aandrijflantaarn te kunnen verbinden
Tab. 12: Aanbevolen motorlager aan aandrijfzijde
Uitgaand vermogen
[kW]
0,25
0,37
0,55
0,75
1,1
1,5
1 fase
50 Hz
2-polig
-
-
6202-2Z-C3
6203-2Z-C3
6202-2Z-C3
6203-2Z-C3
6204-2Z-C3
6204-2Z-C3
6204-2Z-C3
6204-2Z-C3
6305-2Z-C3
6305-2Z-C3
433
412.06
3 fasen
50/60 Hz
4-polig
6202-2Z-C3
6202-2Z-C3
6202-2Z-C3
6202-2Z-C3
6205-2Z-C3
6205-2Z-C3
43 / 56
