DR4018 Schakeldecoder
Voedingsspanning
12-18V DC/AC
Aanbevolen min.
Weerstand
Weerstand
*R-Bus, B-Bus zijn gedeponeerde handelsmerken van Modelleisenbhan GmbH. XpressNet en RS-Bus zijn gedeponeerde handelsmerken van Lenz
www.digikeijs.com

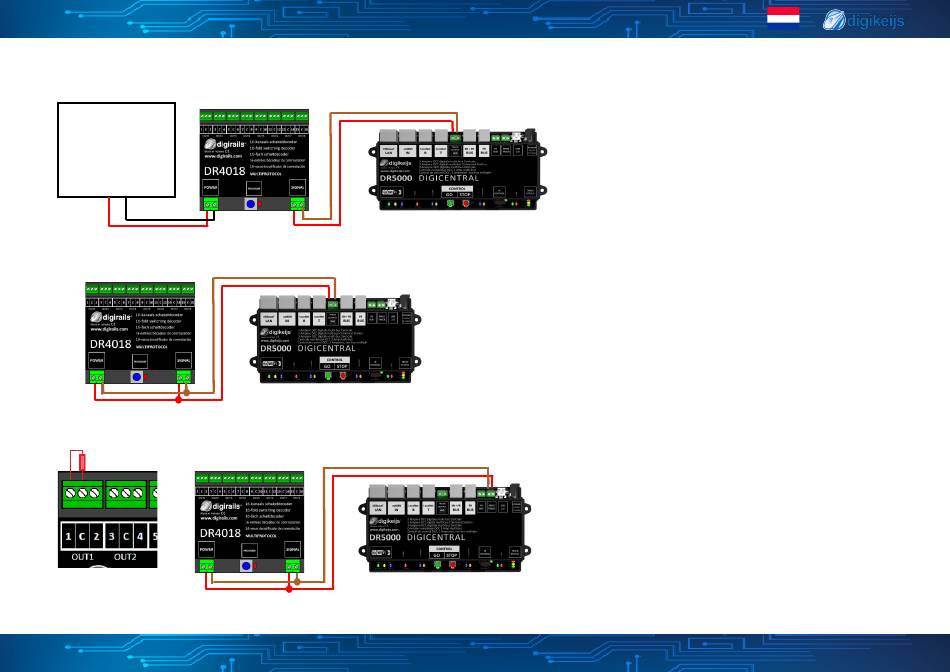

Signaalaansluiting verbinden met het
Voedingsspanning vanuit een
Aanbevolen voor normaal bedrijf en voor POM
programmering
Signaal aansluiting verbinden met het
Voedingsspanning via het
hoofdsppor
Alternatief voor aansluiten op een externe voeding.
Geschikt voor normaal bedrijf en voor POM
Signaal aansluiting verbinden met het
Voedingsspanning via het
programmeerspoor
Weerstand tussen "C" en 1 (Out 1) (150-270 Ohm)
De weerstand is noodzakelijk om CV's te kunnen lezen en
schrijven via het programmeerspoor.
hoofdspoor
externe voeding
hoofdspoor
hoofdspoor
