DR4018 Schakeldecoder

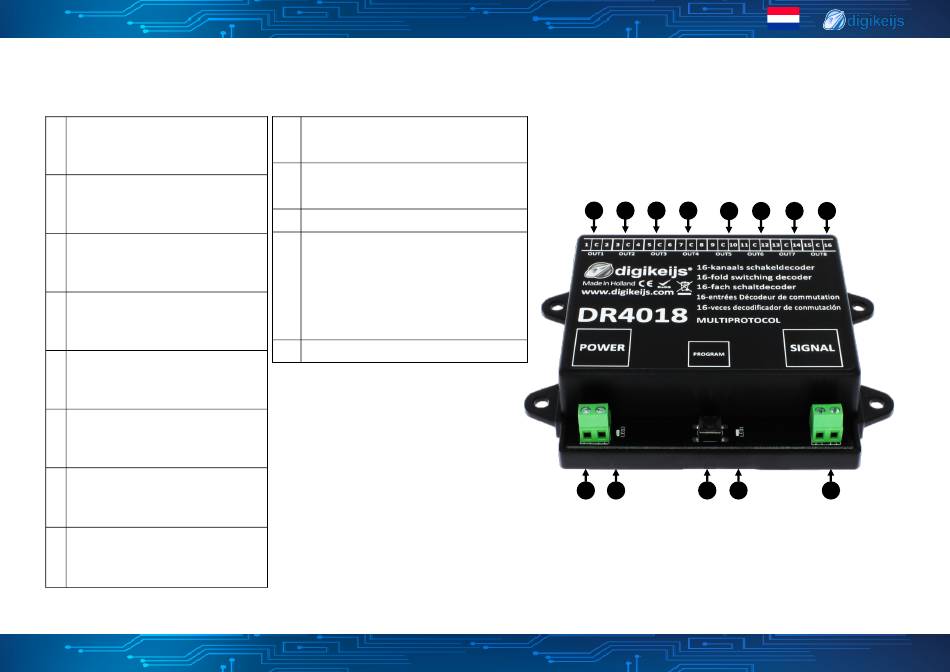

2.3 Hardware-overzicht
1 Uitgang Out 1
1 = -
C = +
2 Uitgang Out 2
3 = -
C = +
4 = -
3 Uitgang Out 3
5 = -
C = +
6 = -
4 Uitgang Out 4
7 = -
C = +
8 = -
5 Uitgang Out 5
9 = -
C = +
10 = -
6 Uitgang Out 6
11 = -
C = +
12 = -
7 Uitgang Out 7
13 = -
C = +
14 = -
8 Uitgang Out 8
15 = -
C = +
16 = -
*R-Bus, B-Bus zijn gedeponeerde handelsmerken van Modelleisenbhan GmbH. XpressNet en RS-Bus zijn gedeponeerde handelsmerken van Lenz
www.digikeijs.com
9
Voedingsspanning
10
Groene
LED
11 Programmeer knop
12
Rode
LED
Weergave Programmeermodus
(brand constant)
Weergave Schakelopdracht wordt uitge-
voerd (brandt zolang er beweging is)
13 Signaal (spooraansluiting)
1
2
3
4
5
6
9
10
11
12
7
8
13
5
