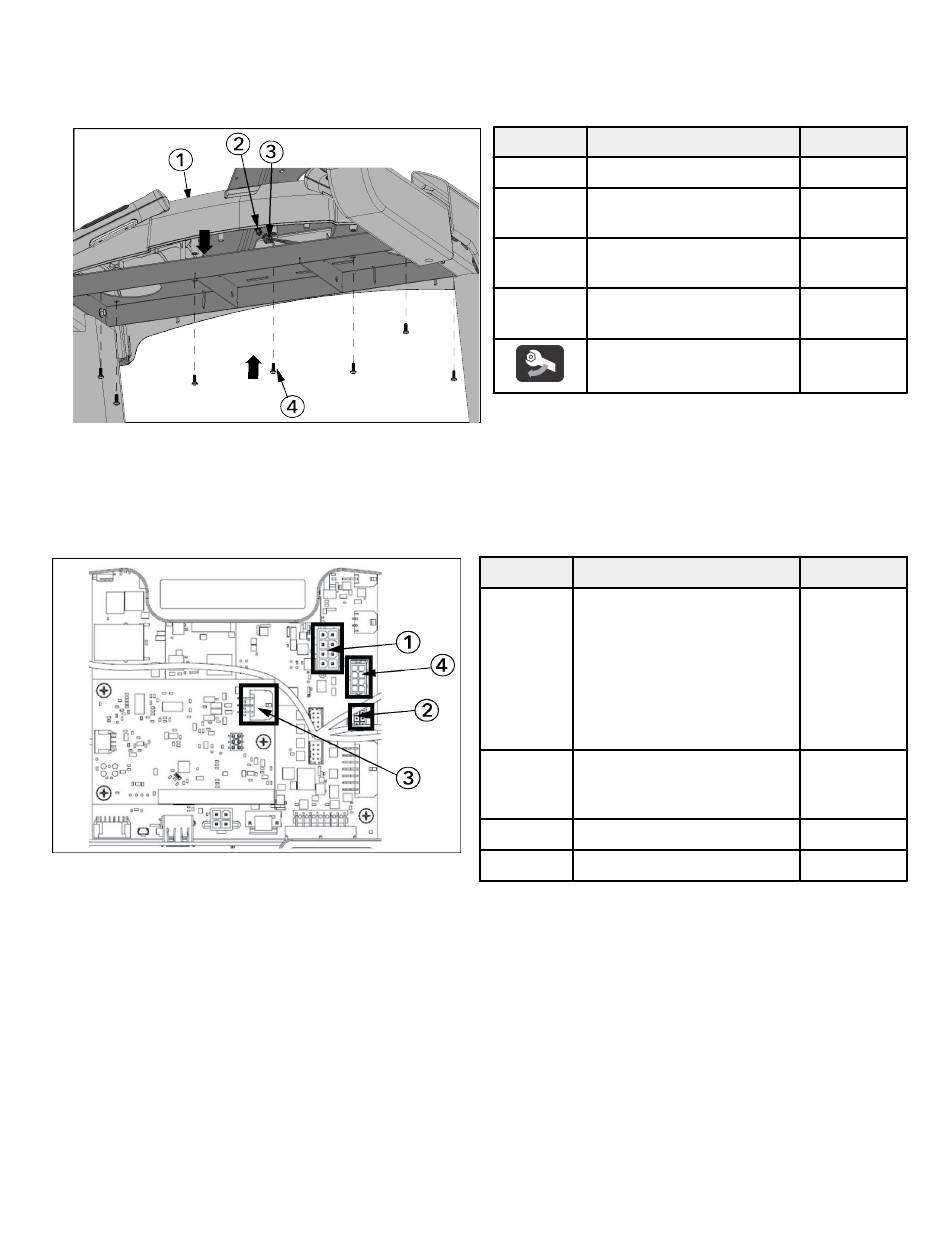

Verbindt E-Stop en bevestig de plastic delen van de bovenste brug
1. Maak de E-Stop verbinding (indien nog niet verbonden) voordat de plastic delen van de bovenste brug
vastgemaakt worden op het bruglasstuk.
OPMERKING: Afhankelijk van het consoletype hoeft de installateur wellicht geen E-Stop verbinding te maken.
OPMERKING: Breng het plastic brugdeel in lijn met de armen in schuimmateriaal voordat u het deel vastmaakt
aan de brug! Zorg voor een gelijkmatige afstand tussen de twee kanten van de machine.
2. Bevestig de plastic delen van de bovenste brug op het bruglasstuk met zeven schroeven.
Kabelaansluitingen van voetstuk naar console - Integrity X / Integrity C
Onderdeel
1
2
3
4
Onderdeel
1
eenheden zijn voorzien van
2
3
4
Pagina 25 van 39
Beschrijving
Plastid delen bovenbrug
E-Stop connector op E-
Switch
E-Stop connector (op
adapter of losse kabel)
M6 X 16 ronde
kruiskopschroef
4 Nm (3 ft. lbs.)
Beschrijving
Stroomvoorziening van
console naar voetstuk
OPMERKING: De
oorspronkelijk
geproduceerde console-
een haakse connector.
Handgreep (snelheid/
helling)
toetsenbordschakelaars
Lifepulse
Voetstuksignaal
Hoeveelheid
1
1
1
7
Hoeveelheid
1
1
1
1
