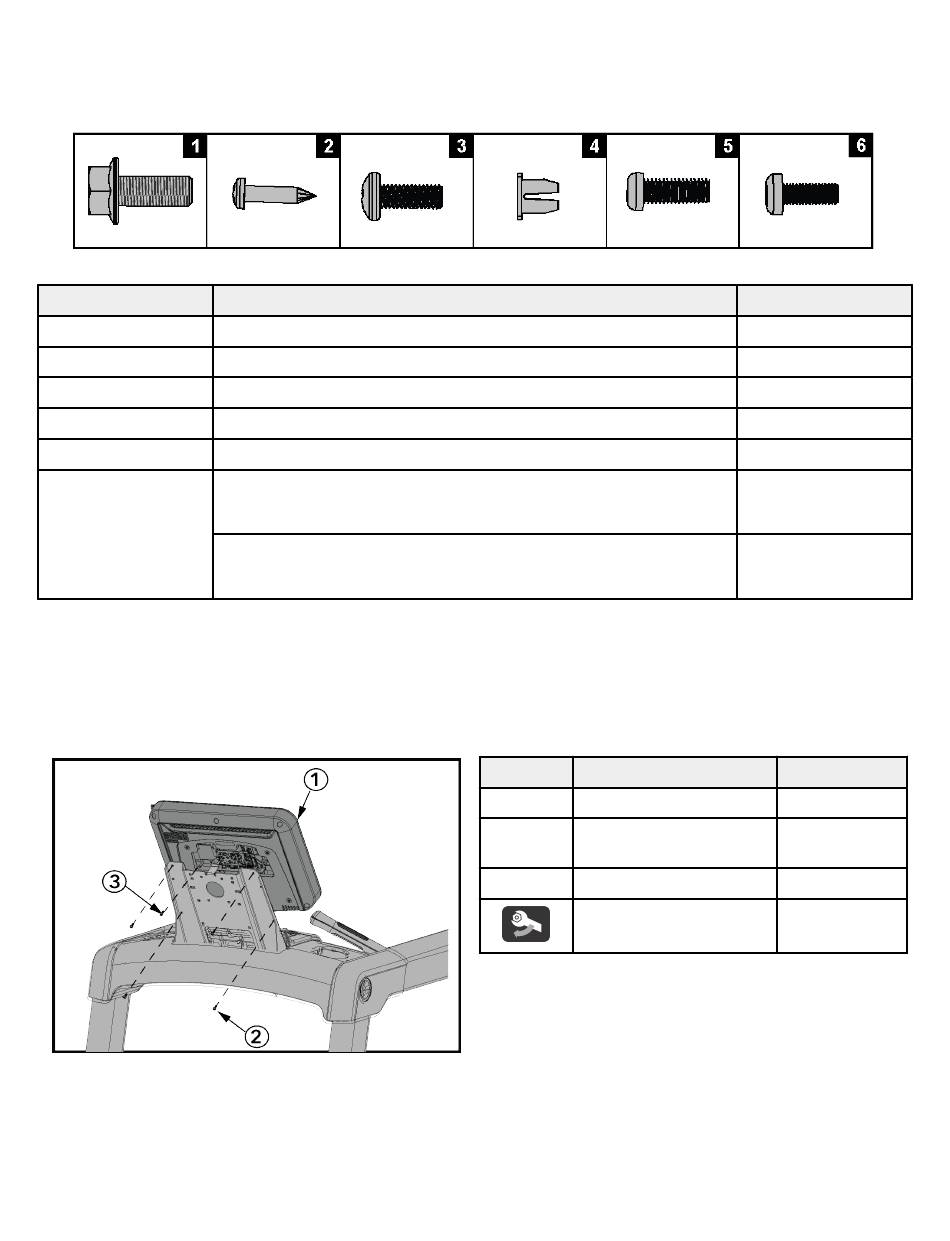

5. MONTAGE: PF-INT-TRD, INT-TRD, INT-TRD-CS
Materiaal en vereist gereedschap
Onderdeel
1
2
3
4
5
6
Vereist gereedschap:
• Dop van 13 mm
• Ringsleutel van 13 mm
• Kruiskopschroevendraaier PH
Integrity X / Integrity C-console bevestigen
Beschrijving
M8 X 20 INBUSKOPSCHROEF MET FLENS
M4.2 X 19 RONDE KRUISKOPSCHROEF
M6 X 16 RONDE KRUISKOPSCHROEF
PAKKINGRING
M5 X 16 RONDE KRUISKOPSCHROEF
M5 X 14 RONDE KRUISKOPSCHROEF
(voor integriteitsconsole)
M5 X 14 RONDE KRUISKOPSCHROEF
(voor verkenningsconsole)
Onderdeel
1
2
3
OPMERKING: De massaschroef is een van de M5 X 14
ronde kruiskopschroeven uit de bovenstaande rij.
Pagina 32 van 39
Hoeveelheid
6
6
4
6
1
5
6
Beschrijving
Console
M5 X 14 ronde
kruiskopschroef
Massaschroef
(zie Opmerking)
1,9 Nm (1,4 ft. lbs.)
Hoeveelheid
1
5
