Lintrem
De lintrem moet goed functioneren om de voorkomen dat er problemen optreden tijdens het transporteren
van het lint. Wordt het lint niet juist getransporteerd dan kan dit leiden tot een valse alarmmelding die
aangeeft dat het lint op is of dat het lint gebroken is. Het is dus belangrijk dat de rem fabrieksmatig goed is
afgesteld. Door slijtage kan het echter voorkomen dat het nodig is om de lintrem opnieuw af te stellen.
7
foil switch
6
BL.-valve
5
Red-valve
5
4
3
2
1
2
1
11
10
Fig. 7.2

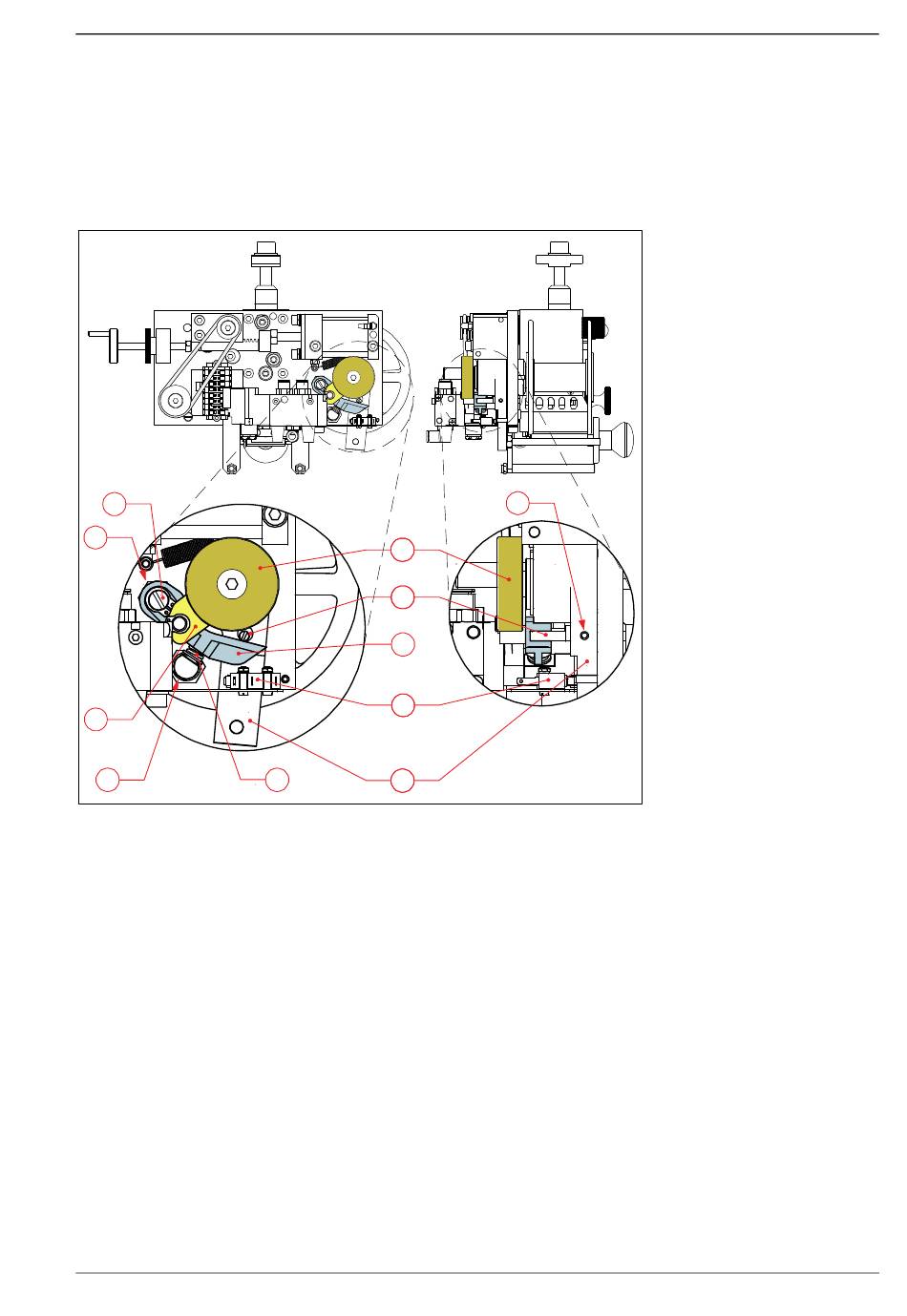

Lintrem mechanisme M40-D (representatief voor alle M-D serie modellen).
7.2.1 Afstellen van de remdruk
De remdruk wordt bepaald door de remveer (Fig. 7.2 onderdeel 9). De voorspanning van deze veer kan
worden aangepast met de afstelschroef (10). Draai de afstelschroef met de klok mee om de veerdruk te
verhogen.
7.2.2 Vervangen van het remblok
Vervang het remblok (Fig. 7.2 onderdeel 11), indien de remfunctie niet verbeterd na het verhogen van de
remdruk. Stel de remdruk na het plaatsen van een nieuw remblok opnieuw af volgens de fabrieksinstelling
(zie 7.2.3).
H315 AN
Rev.: 15
3 3
5 5
6
7 7
9
8 8
kortho
4
Hotprinter M-D Serie
STORINGEN OPLOSSEN
1.
Borgmoer
2.
Excentrische as
3.
Remschijf
4.
Afstelschroef
5.
Excentrische pin
6.
Rem vrijgave arm
7.
Micro switch
8.
Remarm
9.
Remveer
10. Veer afstellingsschroef
(niet zichtbaar in
figuur)
11. Remblok
