Grasvanger van 81, 86, 107 127 en 137 cm
Inhoudsopgave

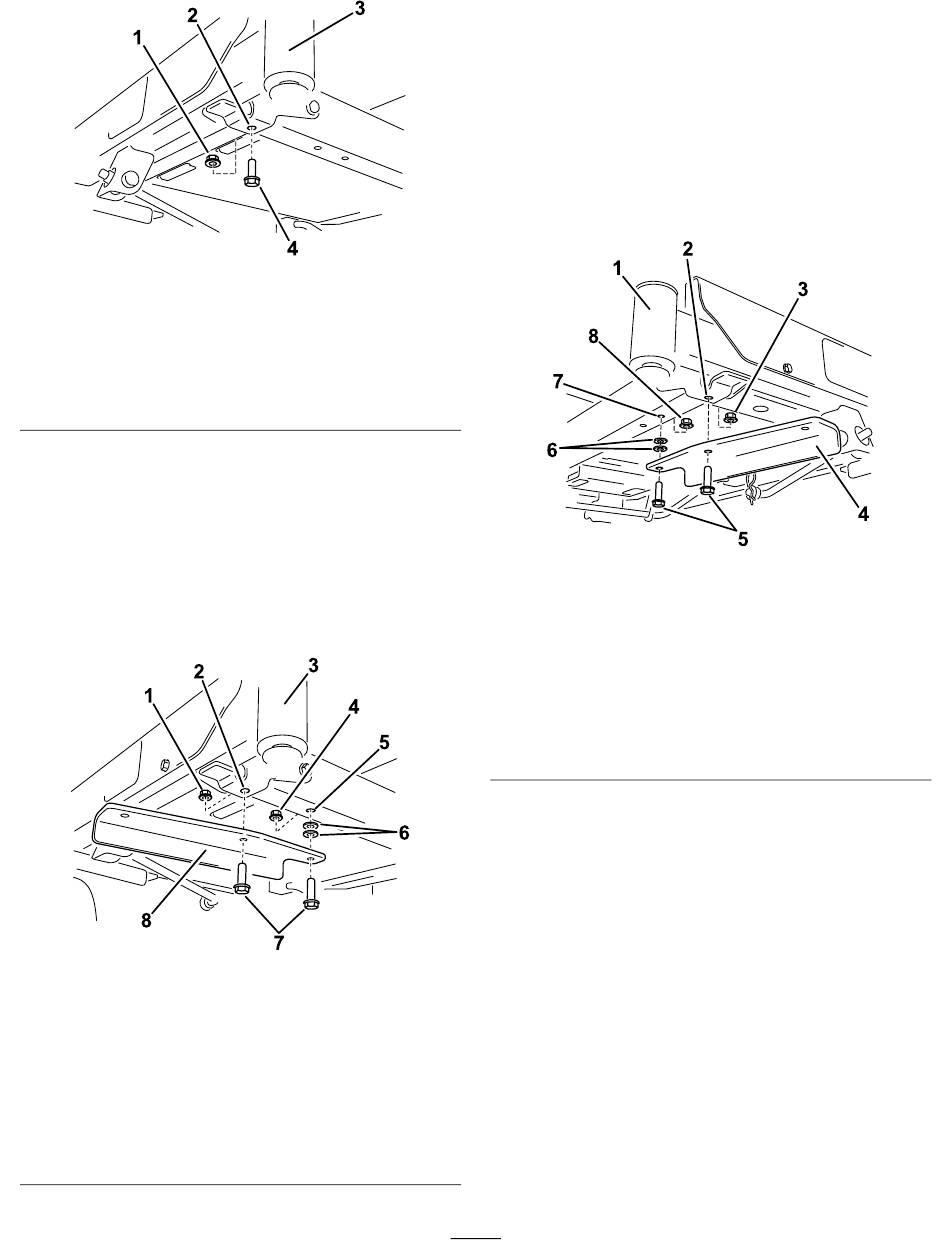

Figuur 4
1. Borgmoer (⅜")
2. Voorste gat, linkerkant
3.
Zoek de gewichtmontagebeugels voor links en
rechts tussen de losse onderdelen.
4.
Bevestig de linker beugel aan de onderzijde van
het frame met behulp van 2 bouten (⅜" x 1¼"),
2 ringen en 2 borgmoeren (⅜")
Opmerking:
Gebruik 1 van de borgmoeren
die zich tussen de losse onderdelen bevindt
en 1 van de borgmoeren die u voordien had
verwijderd.
Figuur 5
1. Gebruikte borgmoer (⅜")
2. Voorste gat, linkerkant
3. Zwenkwiel links
vooraan (wiel en vork
van zwenkwiel niet
getoond omwille van
de duidelijkheid)
4. Borgmoer (3/8"), losse
onderdelen
g354525
3. Zwenkwiel links
vooraan (wiel en vork
van zwenkwiel niet
getoond omwille van
de duidelijkheid)
4. Bout (⅜" x 1")
(Figuur
5).
g354523
5. Bestaande gat in frame
6. Ring
7. Bout (⅜" x 1¼")
8. Linker montagebeugel
5.
Aan de rechterkant van de machine monteert u
de rechter gewichtmontagebeugel als volgt:
•
Voor machines zonder hefpedaal: bevestig
de beugel met behulp van 2 bouten
(⅜" x 1¼"), 2 ringen en 2 borgmoeren (⅜")
(Figuur
6).
Opmerking:
die zich tussen de losse onderdelen bevindt
en 1 van de borgmoeren die u voordien had
verwijderd.
1. Zwenkwiel rechts
vooraan (wiel en vork
van zwenkwiel niet
getoond omwille van
de duidelijkheid)
2. Voorste gat, rechterkant
3. Gebruikte borgmoer (3/8")
4. Rechter montagebeugel
Opmerking:
de ringen zijn niet nodig.
•
Voor machines met hefpedaal: verwijder
de voorste bevestigingen in de beugel van
de hefpedaal en bevestig de beugel met 2
bouten en 2 borgmoeren
Opmerking:
die zich tussen de losse onderdelen bevindt
en 1 van de borgmoeren die u voordien had
verwijderd.
8
Gebruik 1 van de borgmoeren
Figuur 6
5. Bout (⅜" x 1¼")
6. Ring
7. Bestaande gat in frame
8. Borgmoer (3/8 inch), losse
onderdelen
Voor machines met hefpedaal:
(Figuur
7).
Gebruik 1 van de borgmoeren
g354522
