6

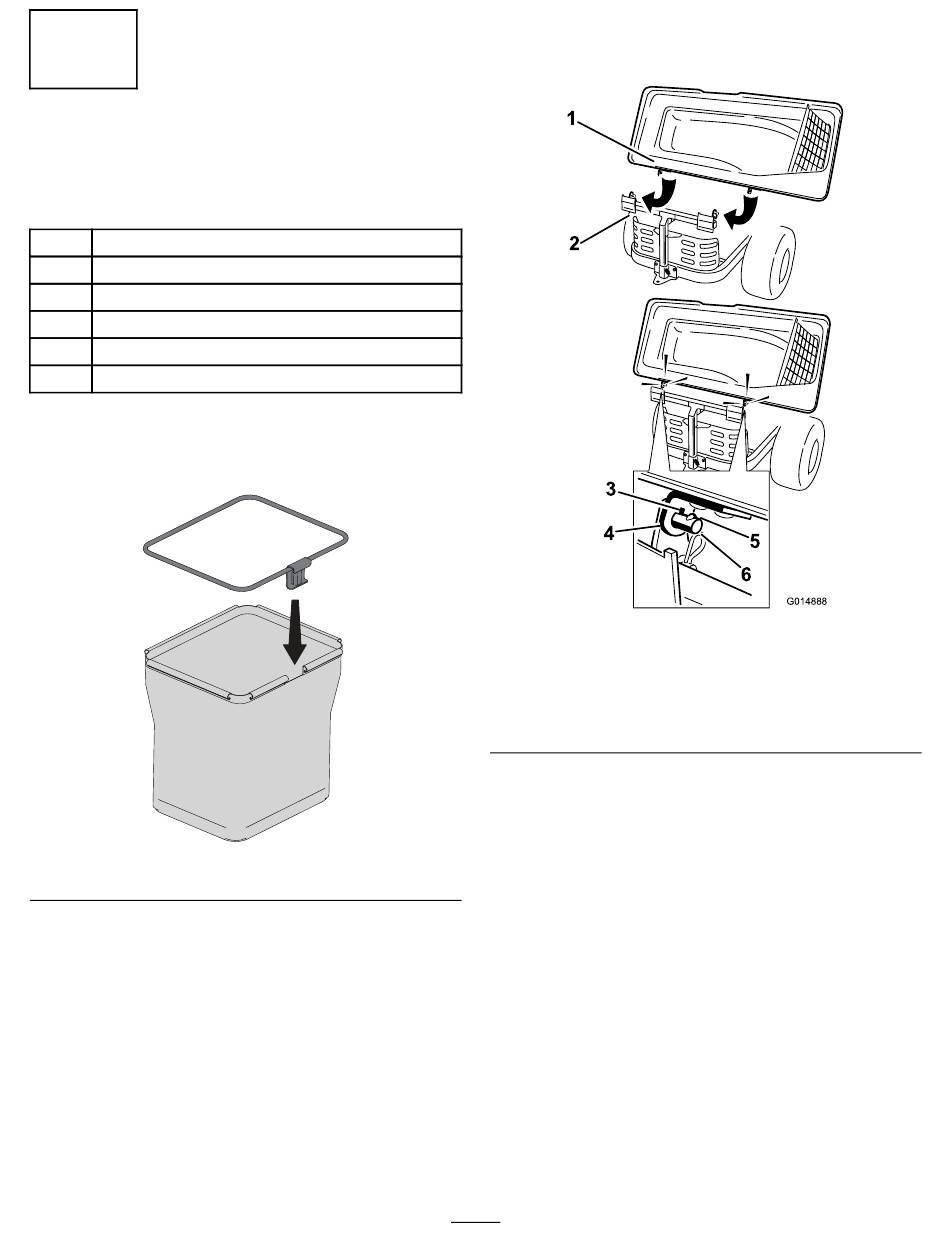

Het bovenstuk van de
grasvanger monteren
Benodigde onderdelen voor deze stap:
2
Frame van grasvanger
2
Grasvanger
1
Bovenste buis van de grasvanger
2
Draaibeugel(uitsluitend model 79392)
4
Bout (5/16" x 1") (uitsluitend model 79392)
4
Moer (5/16") (uitsluitend model 79392)
Procedure
1.
Monteer de 2 frames op de 2 grasvangers.
Figuur 21
2.
Monteer het bovenstuk van de grasvanger aan
het frame van de grasvanger.
3.
Uitsluitend voor model 79390, 79391 en
79393: draai het bovenstuk van de grasvanger
om de spiegaten in de beugels van het
bovenstuk op één lijn te brengen met de spieën
in de steunen op het frame van de grasvanger
(Figuur
22).
4.
Uitsluitend voor model 79390, 79391 en
79393: schuif de beugels op de steunen en
draai het bovenstuk van de grasvanger omlaag
in de bedrijfsstand.
Opmerking:
kan gemakkelijker worden gemonteerd met twee
personen.
1. Bovenstuk van grasvanger 4. Beugel, bovenstuk van
2. Frame van grasvanger
3. Spiegat
5.
Uitsluitend voor model 79392: monteer de
draaibeugels aan het draaiframe
6.
Uitsluitend voor model 79392: bevestig
het bovenstuk van de grasvanger aan de
g453040
draaibeugels; gebruik hiervoor 4 bouten
(5/16" x 1") en 4 moeren (5/16").
Opmerking:
kan gemakkelijker worden gemonteerd met twee
personen.
14
Het bovenstuk van de grasvanger
Figuur 22
grasvanger
5. Spie
6. Steun
(Figuur
Het bovenstuk van de grasvanger
g014888
23).
