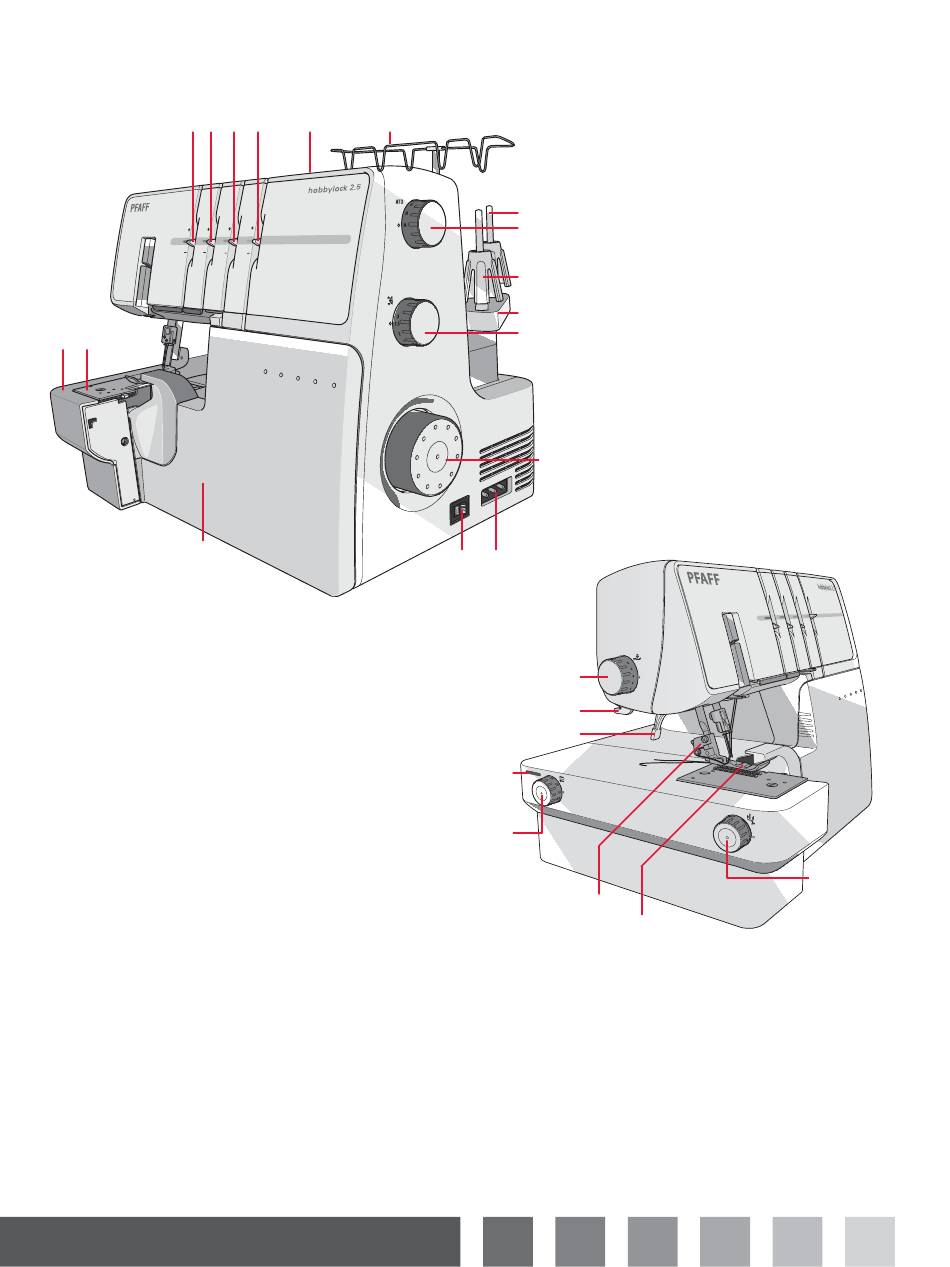

Machineonderdelen
3 4 5 6
8
7
9
1. Uitschuifbare garenhouder
2. Handvat
3. Hendel voor de fi jne afstelling van de draadspanning
van de linker naald (blauw)
4. Hendel voor de fi jne afstelling van de draadspanning
van de rechter naald (groen)
5. Hendel voor de fi jne afstelling van de draadspanning
van de bovenste grijper (rood)
6. Hendel voor de fi jne afstelling van de draadspanning
van de onderste grijper (geel)
7. Steekplaat
8. Uitbreiding werkruimte
9. Voorklep
10. Aan-/uit- en lichtschakelaar
11. Voetpedaal/aansluiting snoer
12. Handwiel
13. Steeklengteknop
14. Spoelhouder
15. Garenkloshouder
16. Automatische draadspanningsknop (ADK)
17. Garenpen
4
Inleiding
2
1
10 11
18. Knop voor aanpassen persvoetdruk
19. Draadafsnijder
20. Persvoetlichter
21. Gat voor aanschuiftafel (optioneel accessoire,
22. Knop voor aanpassen differentieel transport
23. Persvoethouder
24. Naaivoet
25. Knop voor snijbreedte
17
16
15
14
13
12
18
19
20
21
22
23
24
onderdeelnummer 416384201)
25
