6 Aansluiting
6.2

Weegcel

6.2.1

Weegcelkabels

6.3

Kabelverbindingen

Minebea Intec

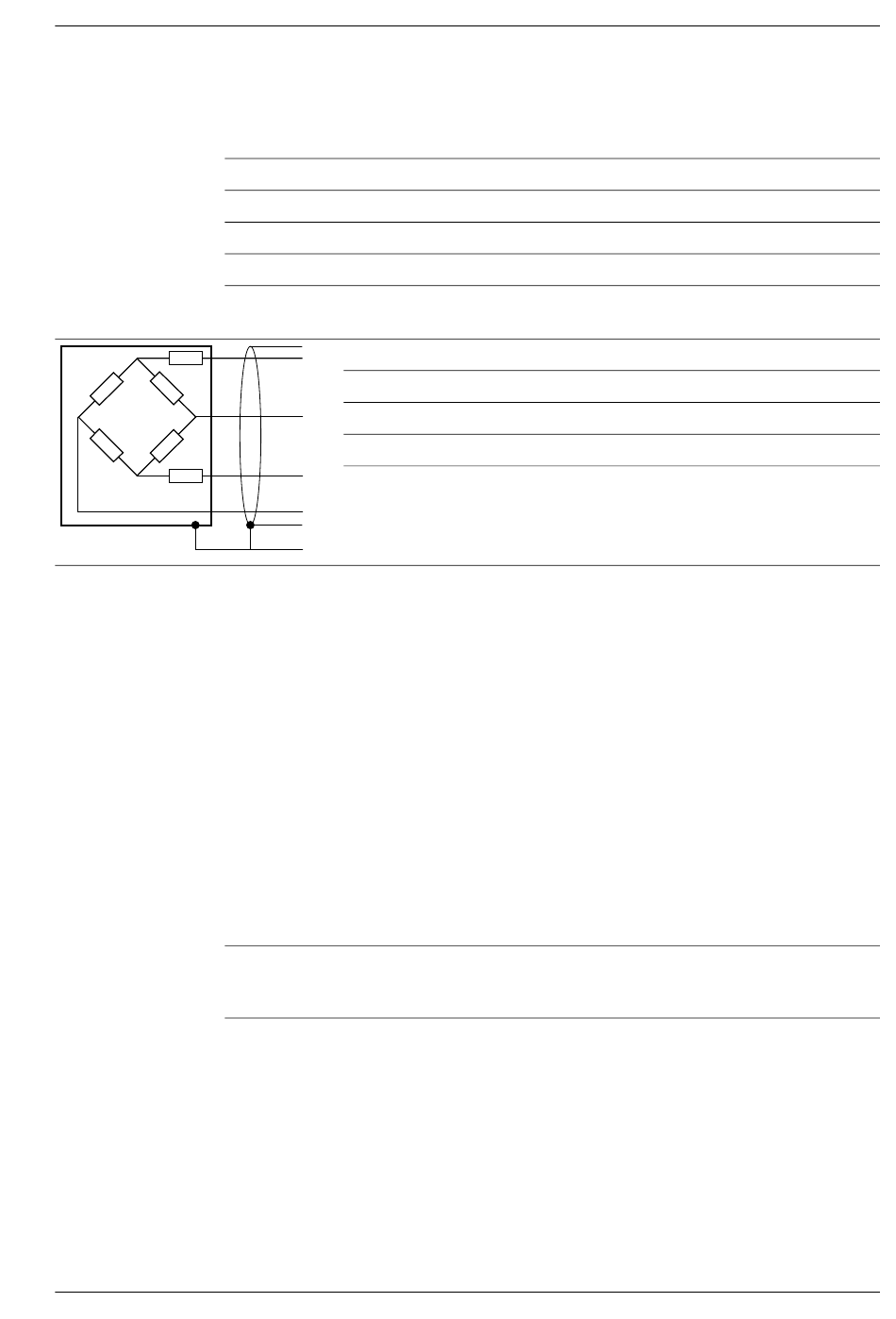

Kleurcode
rd
=
rood
gn
=
groen
bu
=
blauw
gy
=
grijs
rd =
rd
gn =
bu =
gn
gy =
bu
S =
gy
S
De weegcelkabels zijn in de fabriek onlosmakelijk met de weegcellen verbonden en hun
individuele weerstand en temperatuurcoëfficiënt zijn samen met de weegcel afgesteld.
De kabel daarom nooit inkorten, maar de overtollige lengte gewoon oprollen en
beveiligen.
Het speciale mantelmateriaal en de geïntegreerde trekontlasting door een kevlar-draad
garanderen ook onder lastige gebruiksomstandigheden een extreem lange levensduur.
Ondanks de enorme robuustheid van de gebruikte materialen moet de kabel tegen
overmatige chemische en mechanische belasting worden beschermd. Vooral de
bescherming tegen het binnendringen van water aan het uiteinde van de kabel is een
belangrijke "levensverzekering".
Opmerking:
De componenten zijn schematisch weergegeven.
Hygiënische drukbelastings-weegcel PR 6202
+ supply/LC in
+ voedingsspanning/+ weegcelingang
+ meas./LC out
+ meetspanning/+ weegceluitgang
- supply/LC in
- voedingsspanning/- weegcelingang
- meas./LC out
- meetspanning/- weegceluitgang
screen
afscherming
NL-15
