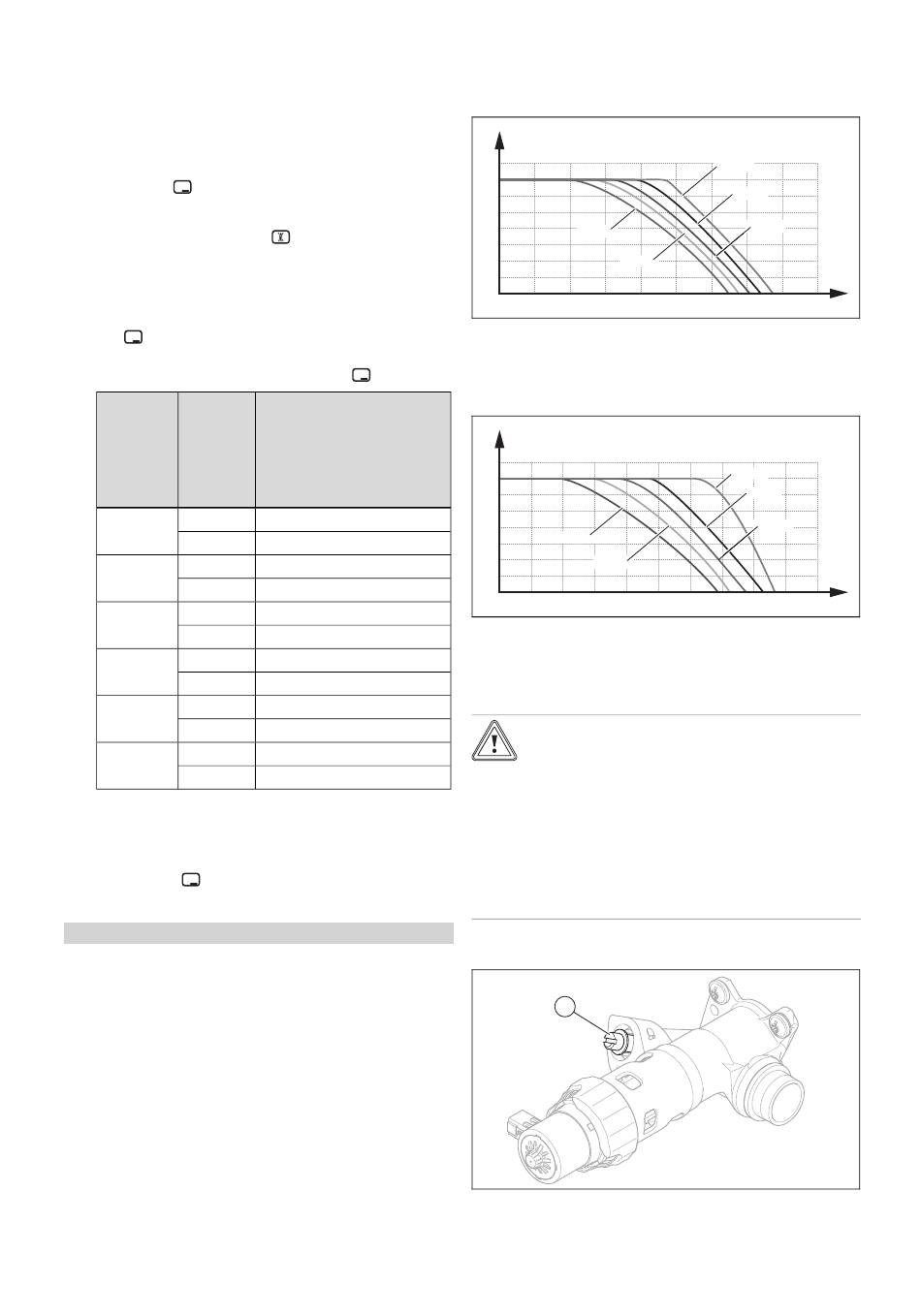

8 Aanpassing aan de CV-installatie
8.2.2
Resterende branderwachttijd terugzetten
Alternatief 1 / 2
1.
▶
Navigeer naar het Menu → Reset wachttijd.
◁
Op het display verschijnt de actuele brander-
wachttijd.
▶
Druk op
om de branderwachttijd terug te zetten.
Alternatief 2 / 2
1.
▶
Druk op de toets Reset
8.3
Onderhoudsinterval instellen
Navigeer naar het Menu → Installateurniveau → Dia-
1.
gnosemenu → D.084 Onderhoud over en bevestig
met
.
2.
Stel het onderhoudsinterval (bedrijfsuren) tot aan het
volgende onderhoud in en bevestig met
Warmte-
Aantal
vraag
personen
1 ‑ 2
5,0 kW
2 ‑ 3
1 ‑ 2
10,0 kW
2 ‑ 3
2 ‑ 3
15,0 kW
3 ‑ 4
3 ‑ 4
20,0 kW
4 ‑ 5
3 ‑ 4
25,0 kW
4 ‑ 6
3 ‑ 4
> 27,0 kW
4 ‑ 6
8.4
Pompvermogen instellen
Navigeer naar het Menu → Installateurniveau → Dia-
1.
gnosemenu → D.014 Pomptoerental gew. waarde en
bevestig met
.
2.
Zet het pompvermogen op de gewenste waarde.
Voorwaarden: Open verdeler geïnstalleerd
▶
Schakel de toerentalregeling uit en stel het pompvermo-
gen op een vaste waarde in.
22
.
.
Richtwaarden van de bran-
derbedrijfsuren tot aan de
volgende inspectie en het
volgende onderhoud in een
gemiddelde bedrijfstijd van
een jaar (afhankelijk van het
type installatie)
1.050 h
1.150 h
1.500 h
1.600 h
1.800 h
1.900 h
2.600 h
2.700 h
2.800 h
2.900 h
3.000 h
3.000 h
8.4.1
Restopvoerhoogte van de pomp
8.4.1.1 Pompkarakteristiek VHR 25-35/5-7 (N-NL)
A
400
350
300
250
200
53%
150
100
50
0
200
400
600
A
Restopvoerhoogte [hPa
(mbar)]
8.4.1.2 Pompkarakteristiek VHR 35-45/5-7 (N-NL)
A
400
350
300
250
200
53%
150
100
60%
50
0
200 400
600
800 1000
A
Restopvoerhoogte [hPa
(mbar)]
8.5
Overstroomklep instellen
Opgelet!
Kans op materiële schade door verkeerde
instelling van de hoogefficiënte pomp
Als de druk aan het overstroomventiel ver-
hoogd wordt (naar rechts draaien), dan kan
het bij een ingesteld pompvermogen van min-
der dan 100% tot een foute werking komen.
▶
Stel in dit geval het pompvermogen via
het diagnosepunt D.014 op 5 = 100%.
▶
Demonteer de voormantel. (→ Pagina 9)
1
▶
Regel de druk met de instelschroef (1).
Installatie- en onderhoudshandleiding ecoTEC exclusive 0020196927_01
100%
80%
70%
60%
800 1000
1200
1400 1600
B
Systeem-volumestroom
[l/h]
100%
80%
70%
1200
1400 1600
1800
B
Systeem-volumestroom
[l/h]
1800 B
2000
B
