10 Inspectie en onderhoud
22. Let op de juiste zitting van de klemmen op de aanslui-
tingen van de warmtewisselaar.
23. Bouw de compacte thermomodule in. (→ Pagina 28)
24. Monteer het linker zijdeel.
25. Vul (→ Pagina 18) en ontlucht (→ Pagina 19) het pro-
duct en, indien nodig, de CV-installatie.

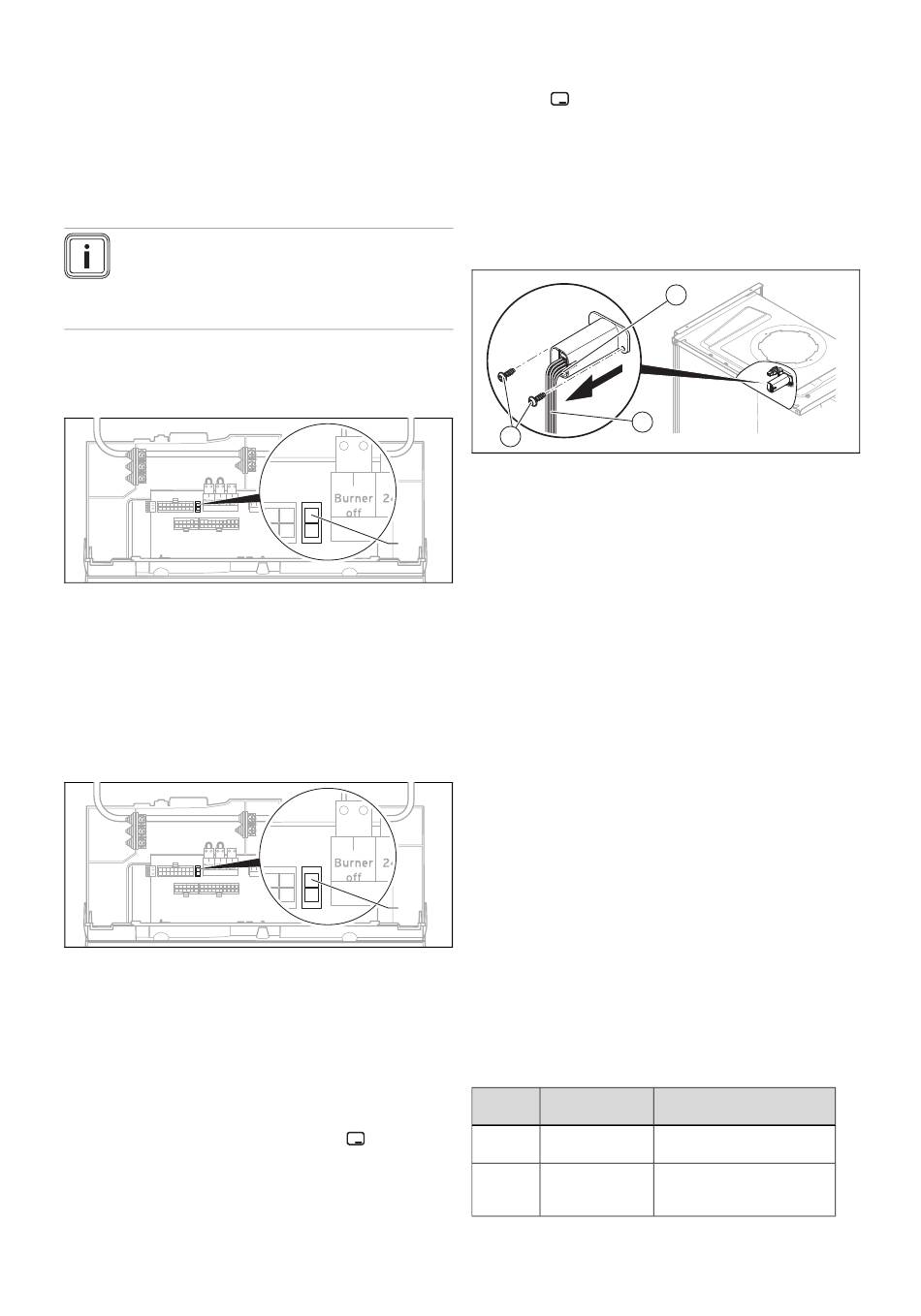

9.7.5
Printplaat of display vervangen
Aanwijzing
Als u slechts een component vervangt, dan neemt
het nieuwe component bij het inschakelen van het
product de vooraf ingestelde parameters over van
het component dat niet is vervangen.
1.
Open de elektronicabox. (→ Pagina 14)
2.
Vervang de printplaat of het display conform de bijgele-
verde montage- en installatiehandleidingen.
3.
Als u de printplaat vervangt, trek dan de codeerweer-
stand (1) (stekker X24) op de oude printplaat eraf en
steek de stekker op de nieuwe printplaat.
4.
Sluit de schakelkast.
9.7.6
Printplaat en display vervangen
1.
Open de elektronicabox. (→ Pagina 14)
2.
Vervang de printplaat en het display conform de bijgele-
verde montage- en installatiehandleidingen.
3.
Trek de codeerweerstand (1) (stekker X24) op de oude
printplaat eraf an steek de stekker op de nieuwe print-
plaat.
4.
Sluit de schakelkast.
5.
Druk op de aan-/uittoets van het product. (→ Pagina 15)
◁
Het product wisselt na het inschakelen direct naar
het menu voor de instelling van de taal. Af fabriek is
Engels ingesteld.
6.
Kies de gewenste taal en bevestig met
◁
U gaat automatisch naar de instelling van de toeste-
lidentificatie D.093.
26
7.
Zoek de juiste waarde voor het desbetreffende product-
type in de technische gegevens in de bijlage en beves-
tig met
◁
De elektronica is nu ingesteld op het producttype
en de parameters van alle diagnosecodes komen
overeen met de fabrieksinstellingen.
◁
De installatieassistent start. (→ Pagina 16)
8.
Voer de installatiespecifieke instellingen uit.
9.7.7
CO-sensor vervangen
3
1.
Demonteer de luchtaanzuigbuis, zie Compacte thermo-
module demonteren (→ Pagina 27).
2.
Draai de schroeven (3) slechts zover los, tot de CO-
sensor aan de kabel (2) eruit getrokken kan worden.
1
3.
Trek de stekker (1) eruit door de grendelnok in te druk-
ken.
4.
Bouw de nieuwe CO-sensor in omgekeerde volgorde
opnieuw in.
9.8
Reparatie afsluiten
1.
Breng de stroomvoorziening tot stand.
2.
Schakel het product opnieuw in als dat nog niet ge-
beurd is. (→ Pagina 15)
3.
Monteer de frontmantel.
4.
Open alle onderhoudskranen en de gasafsluitkraan.
5.
Controleer functie en dichtheid. (→ Pagina 21)
10 Inspectie en onderhoud
▶
Neem de minimale inspectie- en onderhoudsintervallen in
acht. Afhankelijk van de resultaten van de inspectie kan
een vroeger onderhoud nodig zijn.
1
Inspectie- en onderhoudswerkzaamheden – overzicht
(→ Pagina 45)
10.1
Functiemenu
Menu → Installateurniveau → Testprogramma's → Func-
tiemenu
Met het functiemenu kunt u afzonderlijke componenten van
de CV-installatie aansturen en testen.
Weer-
gave
T.01
.
T.02
Installatie- en onderhoudshandleiding ecoTEC exclusive 0020196927_01
.
1
2
Testprogramma
Handeling
Interne pomp
Interne pomp in- en uitscha-
controleren
kelen.
Driewegklep
Interne driewegklep in ver-
controleren
warmings- of warmwaterpo-
sitie brengen.
