Andere RedNet-systeemcomponenten
Het RedNet-hardwareassortiment omvat verschillende soorten I/O-interfaces en de PCIe/PCieR digitale audio-
interfacekaarten die in de hostcomputer van het systeem of in een chassis worden geïnstalleerd.
Alle I/O-units kunnen worden beschouwd als "Break-Out" (en/of "Break-In") boxen van/naar het netwerk, en
zijn allemaal ingebouwde, op netvoeding werkende, 19" rackmount-behuizingen, tenzij anders vermeld.
Er zijn ook drie software-items: RedNet Control, Dante Controller en Dante Virtual Soundcard.
RedNet-controle gebruiken
RedNet Control weerspiegelt de status van de RedNet-eenheden die in het systeem aanwezig zijn, en
presenteert een afbeelding die elke hardware-eenheid vertegenwoordigt.

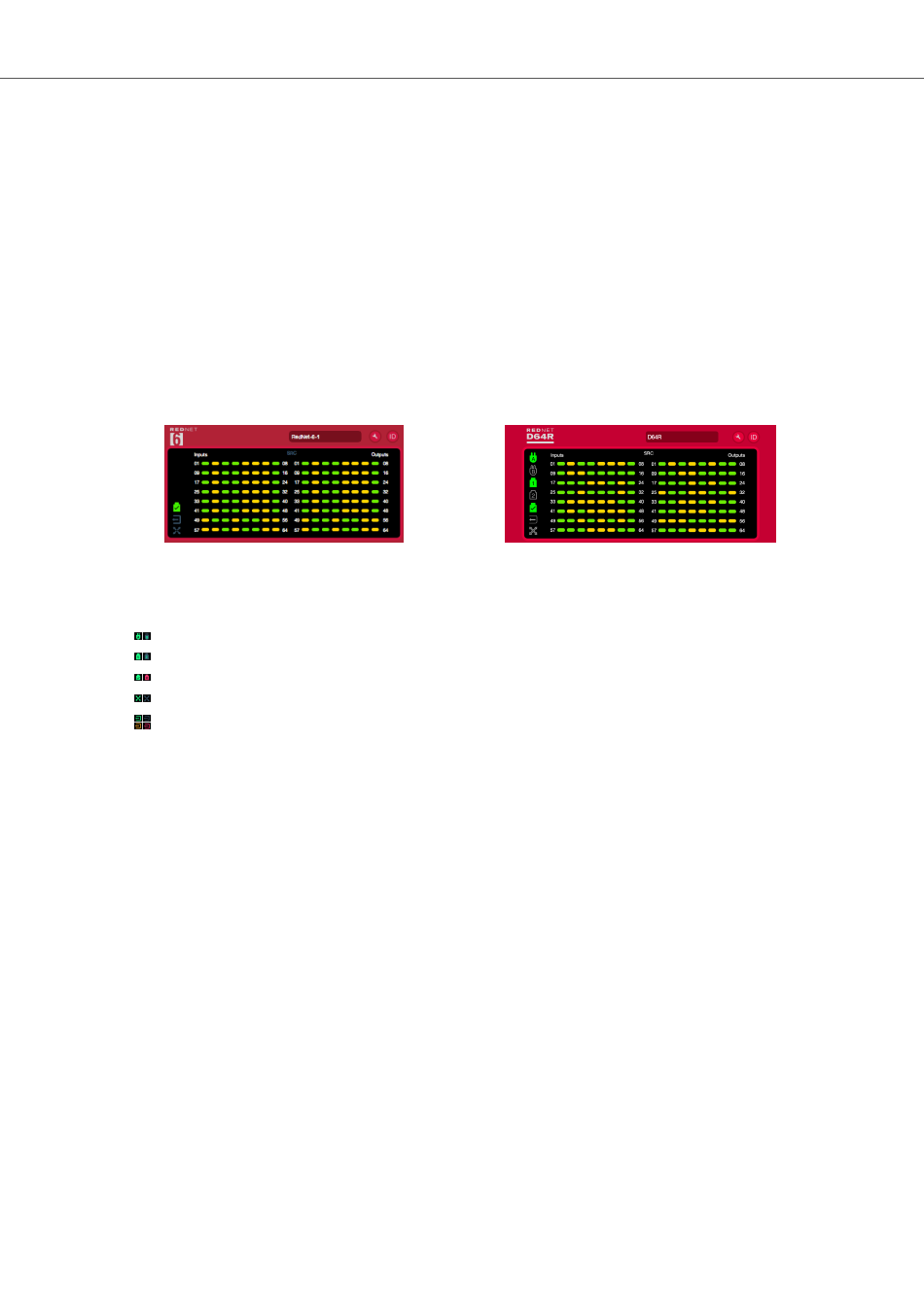

De bovenstaande schermafbeeldingen tonen een RedNet 6 en RedNet D64R, met signaal aanwezig op elk
kanaal en een vergrendelde netwerkverbinding met SRC's uitgeschakeld.
D64R: PSU's A en B – Elk licht op als de PSU stroomtoevoer heeft en alle DC-uitgangen aanwezig zijn.
D64R: Netwerk[en] – Elk licht op als er een geldige verbinding aanwezig is.
Vergrendeld – Het apparaat is succesvol vergrendeld op het netwerk (verandert naar het rode kruis als het niet is vergrendeld).
Netwerkleider – Verlicht, wat aangeeft dat de eenheid de netwerkleider is.
Externe klok –
• Groen: Brandt wanneer de externe klok is geselecteerd en vergrendeld.
• Oranje: brandt wanneer de externe klok is geselecteerd maar niet is vergrendeld.
• Rood: brandt wanneer de externe klok is geselecteerd maar niet is aangesloten.
Signaalmeting
Elk ingangs- en uitgangskanaal heeft een virtuele signaalindicator. Er zijn vijf verschillende staten
vertegenwoordigd:
• Zwart: Geen signaal aanwezig
• Groen gedimd: > –126 dBFS
• Groen: –42 dBFS
• Oranje: –6 dBFS
• Rood: 0 dBFS
• SRC: Geeft aan dat de samplefrequentieconverters actief zijn.
RedNet 6 en RedNet D64R
