Installatie gids
RedNet 6/D64R-verbindingen en functies

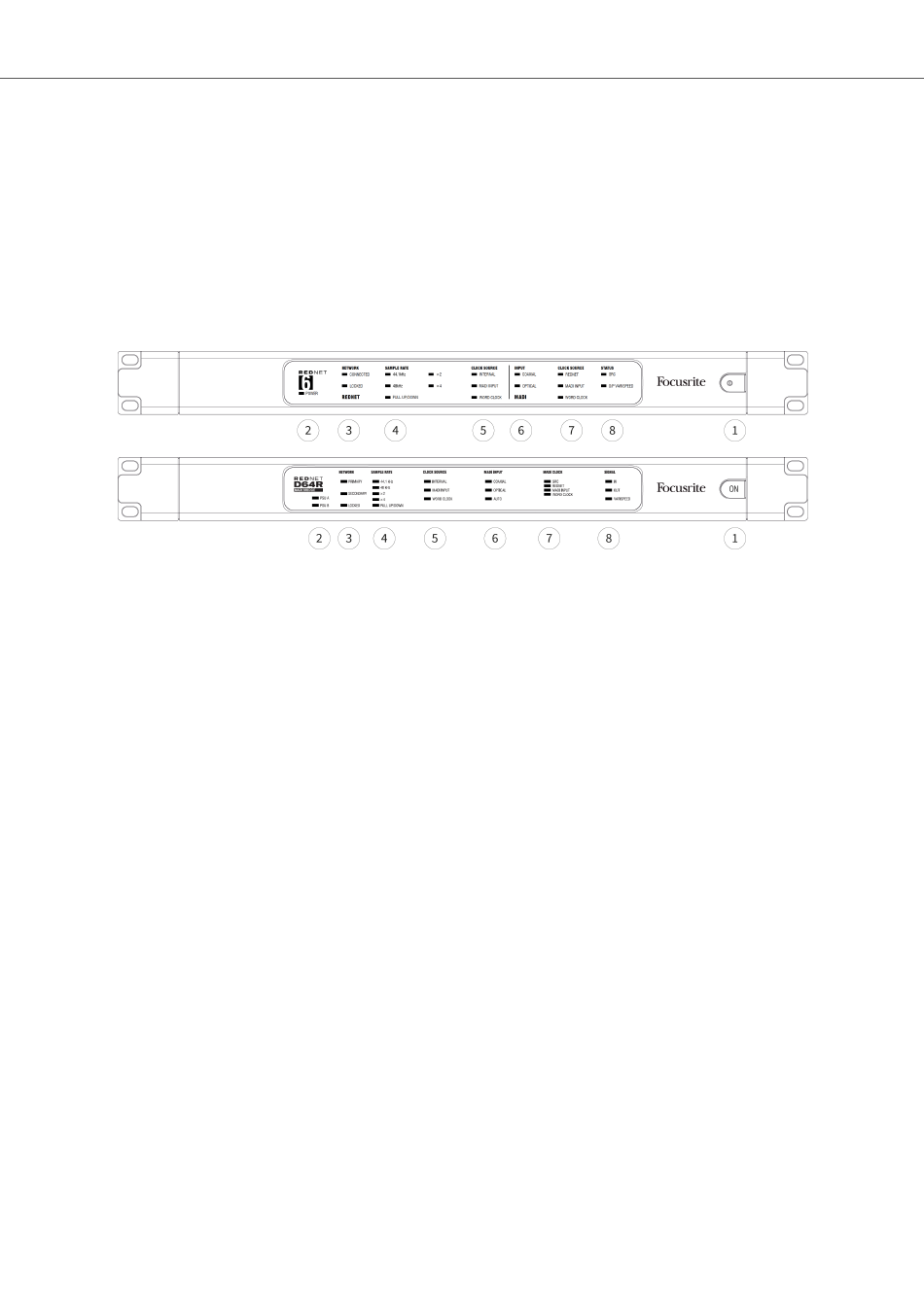

Voorpanelen
1.
Wisselstroomschakelaar
2.
Stroomindicator(en)
• Voeding [PSU A] – Brandt wanneer een AC-ingang is aangesloten en alle DC-uitgangen
aanwezig zijn.
• D64R: PSU B – Brandt wanneer een AC-ingang is aangesloten en alle DC-uitgangen
aanwezig zijn. Wanneer beide voedingen functioneren en AC-ingangen hebben, zal PSU A
de standaardvoeding zijn.
3.
RedNet netwerkstatusindicatoren:
• VERBONDEN [PRIMAIR] – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-
netwerk. [Licht ook op om netwerkactiviteit aan te geven bij gebruik in de geschakelde
modus.]
• D64R: ONDERGESCHIKT – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-
netwerk. Wordt niet gebruikt bij gebruik in de geschakelde modus.
• OP SLOT – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het
netwerk, of wanneer de RedNet 6/D64R-eenheid netwerkleider is. Knippert als de externe
klok is geselecteerd maar niet is aangesloten.
4.
RedNet Sample Rate-indicatoren
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1
of 48) en bemonsteringsfrequentie TREK OMHOOG/OMLAAG. Deze indicatoren lichten afzonderlijk
of in combinatie op om de gebruikte bemonsteringssnelheid aan te geven. Voor een Pull Up/Down-
instelling van 96 kHz zullen de indicators 48 kHz, x2 en Pull Up/Down oplichten.
5.
RedNet-klokbronindicatoren
Wanneer RedNet 6/D64R de klokleider is van het Dante-netwerk, zal een van de volgende indicatoren
oplichten:
• INTERN – Oranje LED, geeft aan dat het apparaat is vergrendeld op de interne klok.
• MADI-INVOER – Oranje LED, geeft aan dat de unit vergrendelt op de MADI-ingang.
• WOORDKLOK – Oranje LED, brandt om aan te geven dat een externe Word Clock-
synchronisatie in gebruik is.
RedNet 6 en RedNet D64R
5
