DMU26122

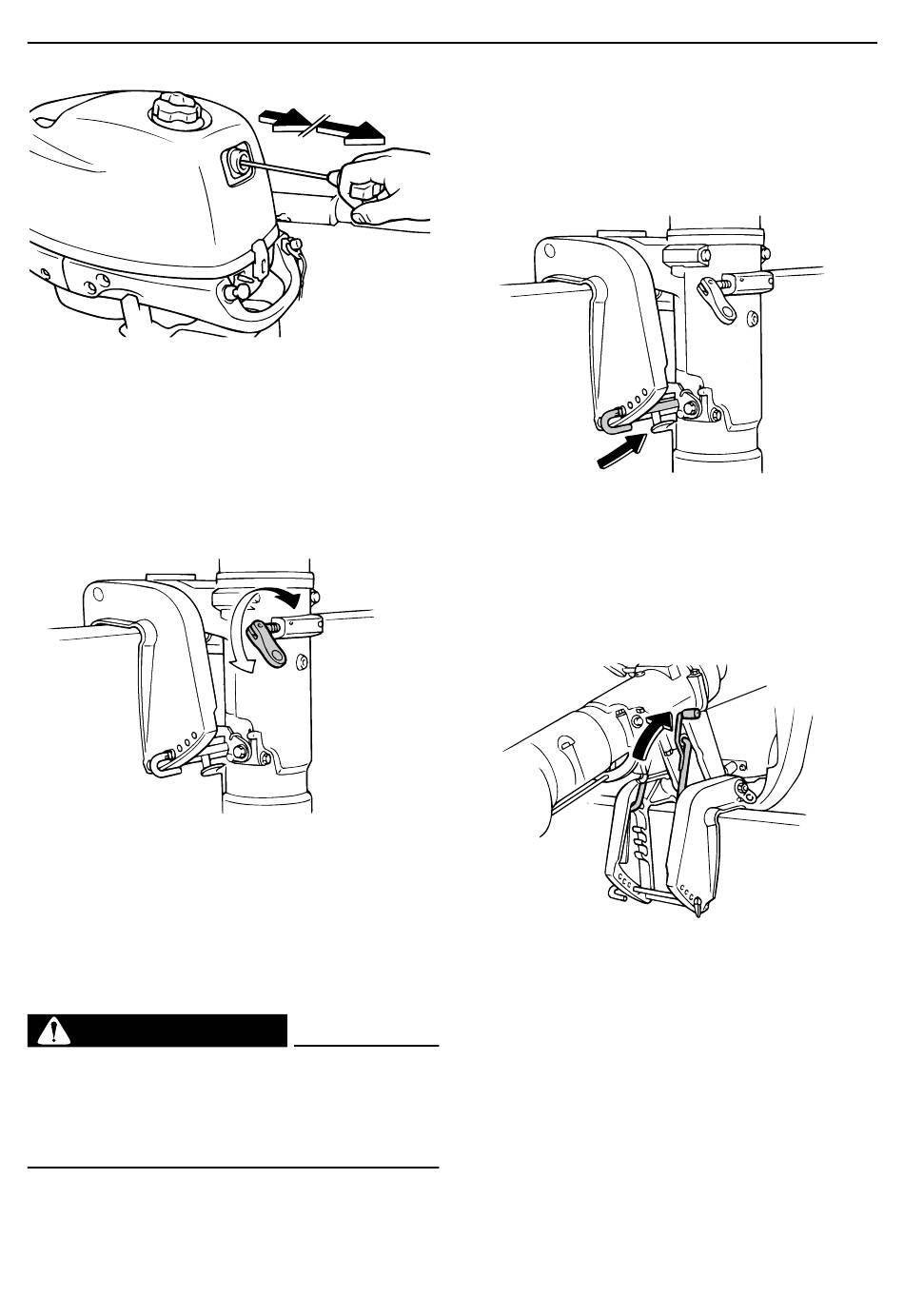

Stuurfrictieafstelinrichting
Een frictie-inrichting geeft een instelbare
weerstand aan het stuurmechanisme en kan
worden afgesteld naargelang van de voor-
keur van de bestuurder. Op de zwenkbeugel
bevindt er zich een instelschroef of -bout.
Om de weerstand te doen toenemen dient u
de schroef met de wijzer van de klok mee te
draaien.
Om de weerstand te doen afnemen dient u
de schroef tegen de wijzers van de klok in te
draaien.
DWM00040
WAARSCHUWING
Draai de wrijvingsafstelschroef niet te
vast. Als er te veel weerstand is, kan het
moeilijk zijn om te sturen, wat een onge-
luk kan veroorzaken.
DMU26261
Trimstang (kantelpen)
De stand van de trimstang bepaalt de mini-
mumhoek van de buitenboordmotor ten op-
zichte van de spiegel.
ZMU02670
DMU30530
Kantelvergrendelingsmechanisme
Het kantelvergrendelingsmechanisme wordt
gebruikt om te voorkomen dat de buiten-
boordmotor uit het water wordt getild bij het
achteruit varen.
ZMU02671
1. Kantelvergrendelhendel
Om te vergrendelen dient u de kantelver-
grendelingshendel in de lock-stand te zetten.
Om te ontgrendelen dient u de kantelver-
grendelingshendel in de release-stand te du-
wen.
DMU26332
Kantelsteunstang
De kantelsteunstang houdt de buitenboord-
motor in de naar boven gekantelde stand.
Componenten
ZMU02672
1
ZMU04497
19
