Stappen

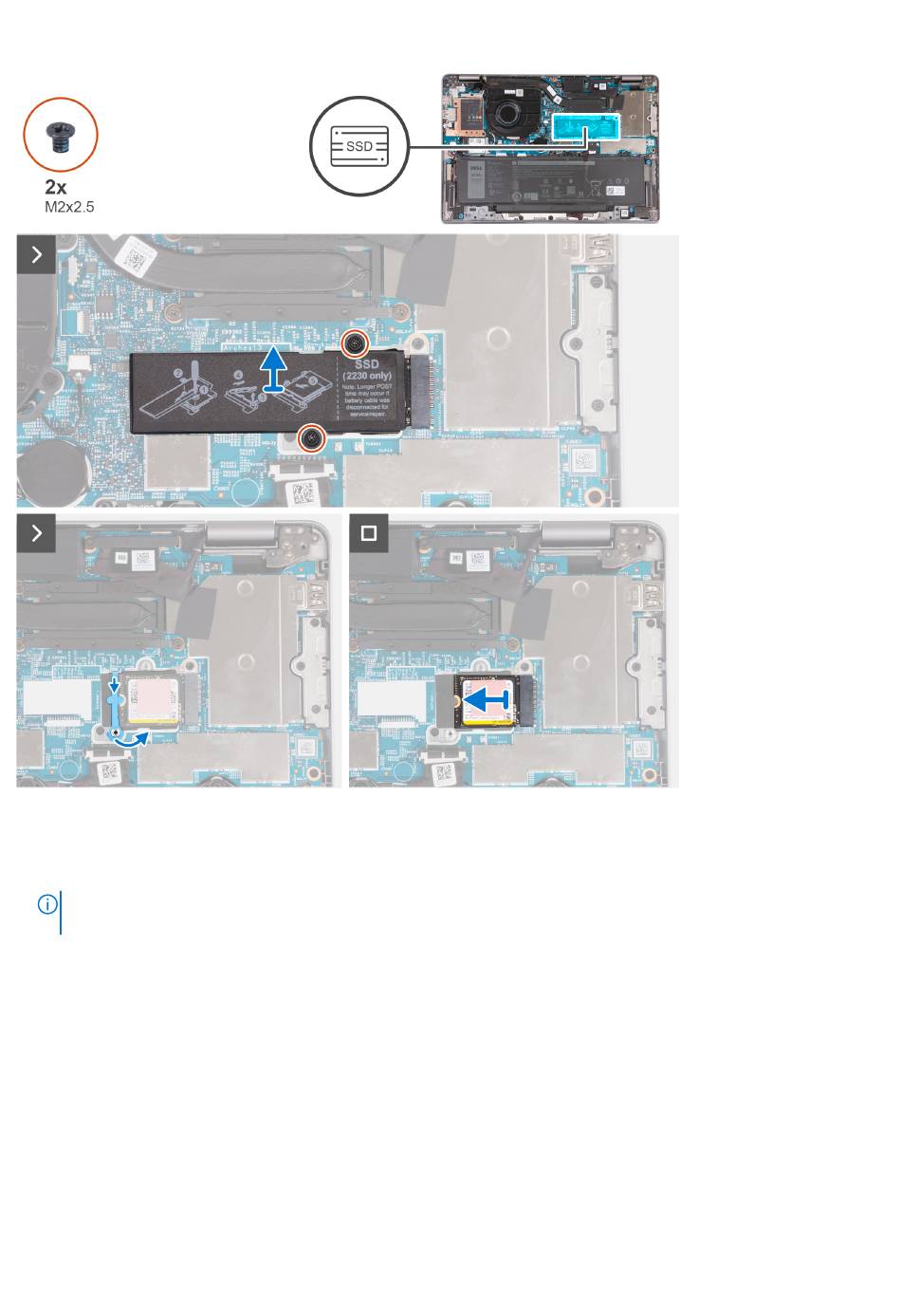

1. Verwijder de twee schroeven (M2x2.5) waarmee de thermische plaat van de SSD aan de systeemkaart is bevestigd.
2. Til de thermische plaat van de SSD van de SSD.
OPMERKING:
Als de thermische mat op de thermische plaat loskomt, bevestig deze dan weer aan de thermische plaat van de
SSD.
3. Til de houder van de SSD op en maak deze voorzichtig los van de haak om deze te verwijderen.
4. Schuif de SSD uit het slot op de systeemkaart om de SSD te verwijderen.
De M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de M.2 2230 SSD aan en bieden een visuele weergave van de installatieprocedure.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
57
