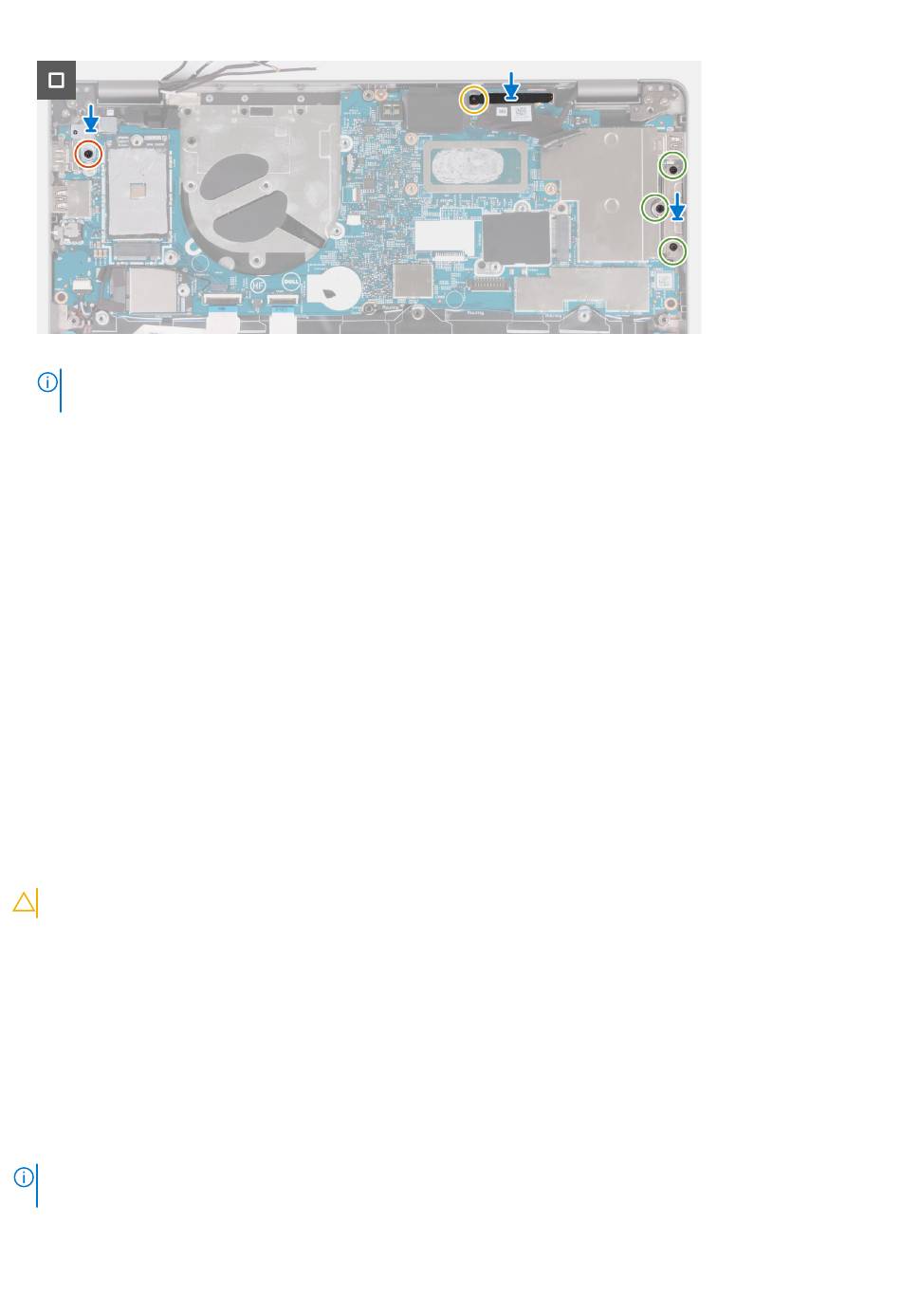

10. Lijn de beugel van de vingerafdruklezer uit en plaats de schroef (M2x3) terug voor bevestiging aan de systeemkaart.
OPMERKING:
Systemen met een configuratie zonder vingerafdruklezer zijn niet voorzien van een beugel van een
vingerafdruklezer.
11. Plaats de eDP-beugel en plaats de schroef (M2x4) terug zodat de eDP-beugel wordt bevestigd op de systeemkaart.
12. Plaats de beugel van de USB Type-C-poort en plaats de drie schroeven (M2x5) terug om deze aan de systeemkaart te bevestigen.
Vervolgstappen
1. Installeer de koelplaat.
2. Plaats de ventilator.
3. Installeer de WLAN-kaart.
4. Installeer de
WWAN 4G-kaart
5. Plaats de
M.2 2230
SSD.
6. Installeer de batterij.
7. Installeer de onderplaat.
8. Installeer de
simkaartlade
9. Volg de procedure in
Nadat u in de computer hebt
Luidsprekers
De luidsprekers verwijderen
Vereisten
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de
simkaartlade
3. Verwijder de onderplaat.
4. Verwijder de
batterij.
5. Verwijder de
M.2 2230
6. Verwijder de
WWAN 4G-kaart
7. Verwijder de WLAN-kaart.
8. Verwijder de ventilator.
9. Verwijder de
systeemkaart.
Over deze taak
OPMERKING:
De systeemkaart kan met de koelplaat eraan vast worden verwijderd om de procedure te vereenvoudigen en de
thermische verbinding tussen de systeemkaart en de koelplaat te behouden.
De volgende afbeeldingen geven de locatie van de luidsprekers aan en bieden een visuele weergave van de verwijderingsprocedure.
of
WWAN
5G-kaart.
(voor computers met nanosimkaartoptie).
(voor computers met nanosimkaartoptie).
SSD.
of
WWAN
5G-kaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
gewerkt.
werken.
