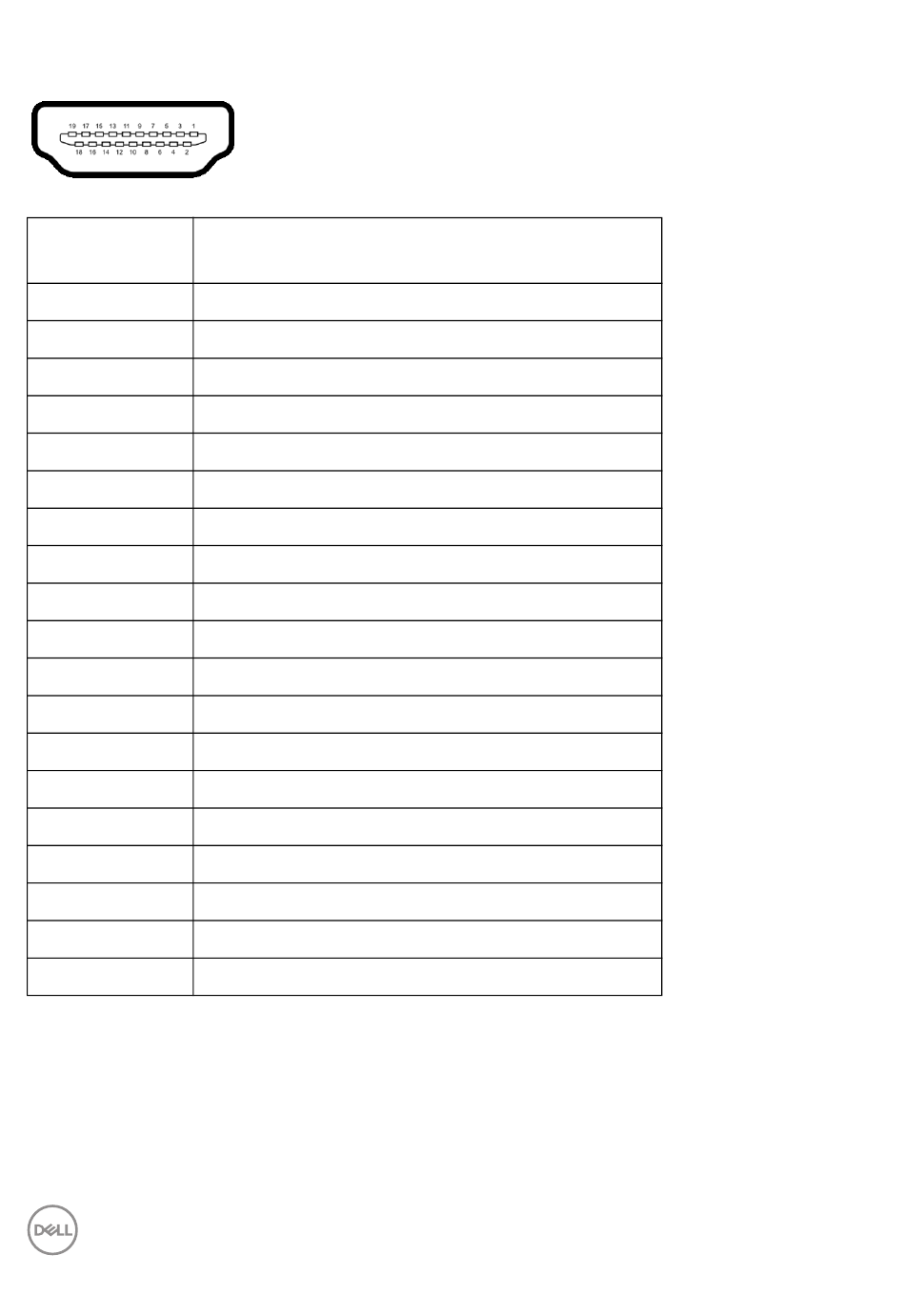

HDMI-aansluiting
Pinnummer
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
42 │ Over het beeldscherm
Zijde met 19-pins van de verbonden
signaalkabel
TMDS DATA 2+
TMDS DATA 2 SHIELD
TMDS DATA 2-
TMDS DATA 1+
TMDS DATA 1 SHIELD
TMDS DATA 1-
TMDS DATA 0+
TMDS DATA 0 SHIELD
TMDS DATA 0-
TMDS CLOCK+
TMDS CLOCK SHIELD
TMDS CLOCK-
CEC
Gereserveerd (niet verbonden op apparaat)
DDC CLOCK (SCL)
DDC DATA (SDA)
DDC/CEC Ground
+5 V POWER
HOTPLUGDETECTIE
