x De montageplek biedt idealiter al een beveiligde aansluiting op het elek-
triciteitsnet. Als alternatief moet een aparte beveiligde voedingskabel
worden gelegd.
x Voor het gebruik in een bekabelde groepsinstallatie moeten bovendien
geschikte datakabels op de montageplek zijn gelegd (zie 'Specificaties voor
datakabels' op pagina 62, 'Doorvoeren van de stroom- en datakabels' op
pagina 25 en 'Databekabeling van de Wallbox' op pagina 32).

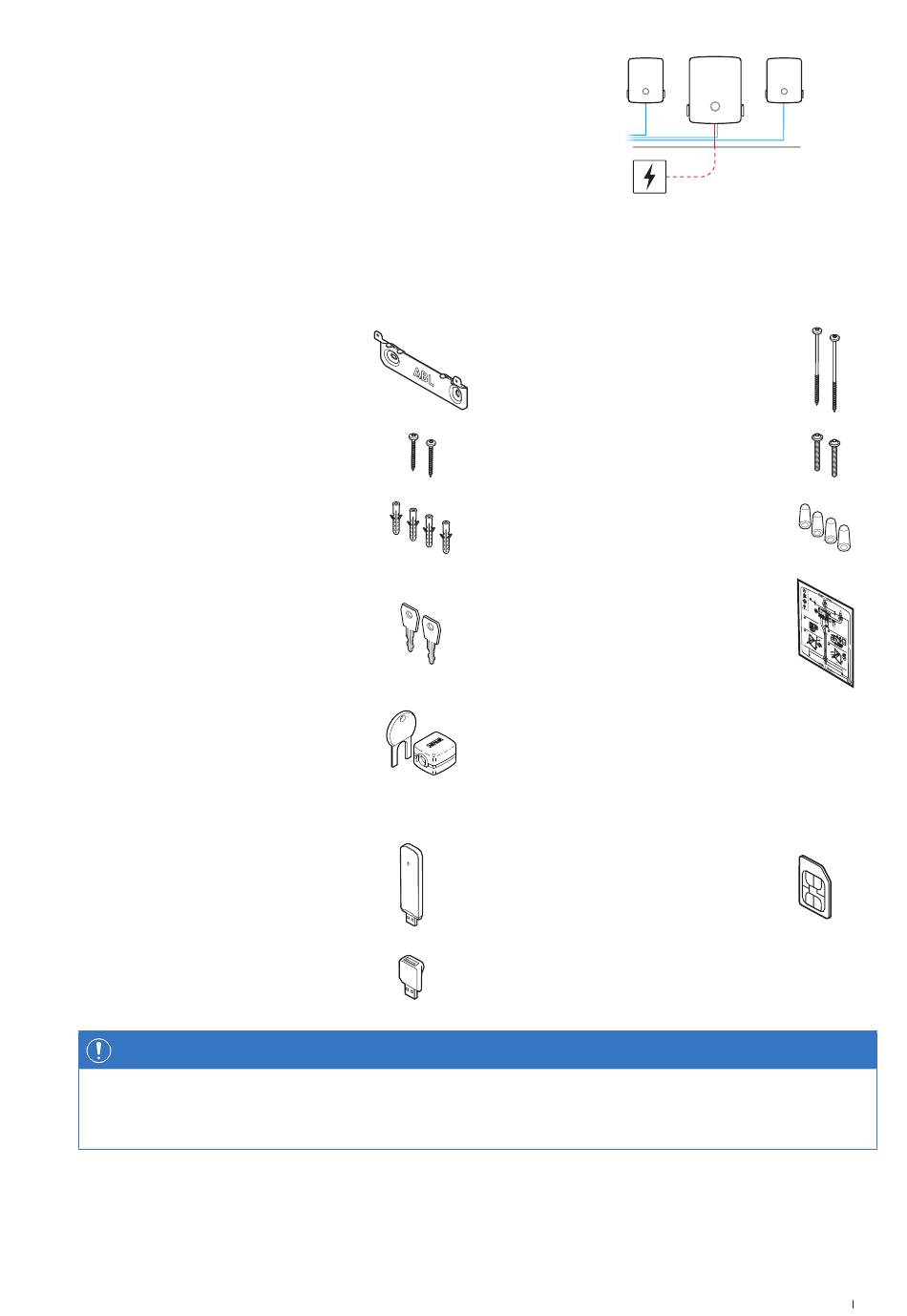

Benodigd gereedschap en accessoires
Voor de mechanische montage van de Wallbox heeft u de volgende meegeleverde componenten nodig:
x Montagerail, 1 stuk
x Plugschroef TX30, 6 × 60 mm, 2 stuks
x Plug 8 × 50 mm, 4 stuks
x Sleutel, 2 stuks
x Klapferriet met sleutel, 1 stuk
Indien u uw Controller-Wallbox of een groepsinstallatie wilt gebruiken met een backend, heeft u de volgende componenten nodig:
x LTE-USB-dongle, meegeleverd met de
Controller-Wallbox, 1 stuk
x USB-filter voor storingsonderdrukking van
de datatransmissie via de LTE-USB-dongle,
1 stuk
LET OP
Communicatie via LTE bij reev ready varianten
Bij de Controller-varianten reev ready is de LTE-USB-dongle reeds vooraf geïnstalleerd en bevestigd in de Wallbox. De simkaart voor
de communicatie met de reev backend is af fabriek geplaatst in de LTE-USB-dongle.
x Platkopschroef TX30, 6 × 140 mm, 2 stuks
x Lenskopschroef TX30, 6 × 60 mm, 2 stuks
x Isolatiekappen, 4 stuks
x Boorsjabloon, 1 stuk
x Simkaart van de beheerder van de backend,
1 stuk
Front
DATA
230 / 400 V
EXT. CONTROL
A
230 / 400 V
80
C
8
160
DATA
EXT. CONTROL
25
1
2
1
1
0
0
3
A
4
C
B
DATA
170 mm
230 / 400 V
EXT. CONTROL
130 mm
130 mm
B
270
135
230 / 400 V
DATA
EXT. CONTROL
Albert-Büttner-Straße 11
Tel. +49 (0) 9123 188-0
info@abl.de
D-91207 Lauf / Pegnitz
Fax +49 (0) 9123 188-188
www.ablmobility.de
Benodigd gereedschap en accessoires
23
