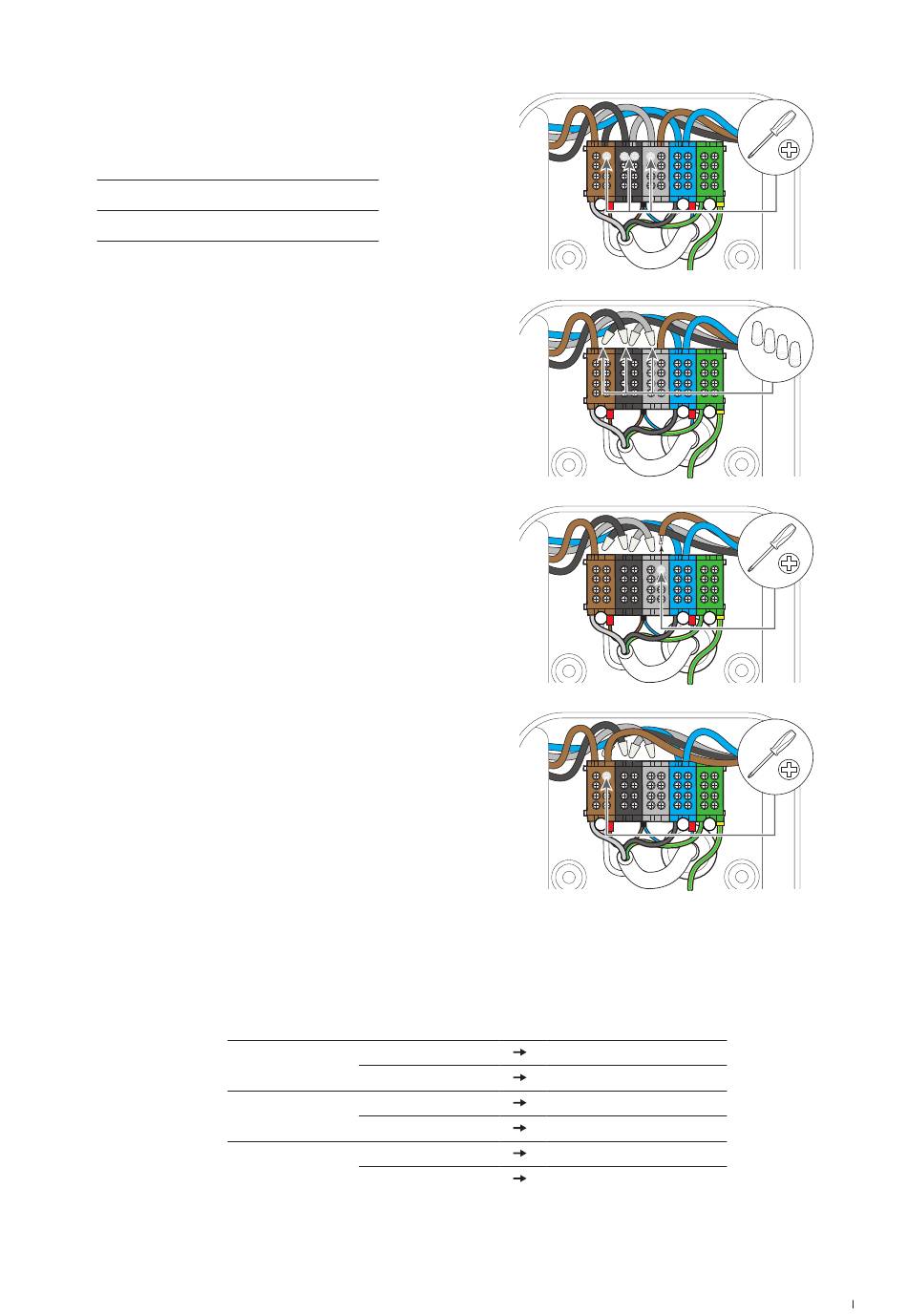

Ga als volgt te werk om de Wallbox eM4 Twin aan te passen aan 1-fase bedrijf:
1 Schroef de volgende in de bovenste rij van het aansl-
uitklemmenblok vastgeschroefde leidingen los met
kruiskopschroevendraaier.
Klemmenblok
Kleur van de leiding
Bruin
Zwart
Zwart
Zwart & grijs
Grijs
Grijs
2 Trek de leidingen uit de aansluitklemmen en isoleer
de einden van de leidingen met de vier meegeleverde
isolatiekappen.
3 Maak de bruine leiding los uit de bovenste rij van het grijze
aansluitklemmenblok en trek deze uit het aansluitblok.
4 Schroef de bruine leiding vast in de bovenste rij van het
bruine aansluitklemmemblok: Hier moeten nu twee bruine
leidingen liggen die naar de linker en de rechter power-mo-
dule lopen.
De oplaadpunten van de Wallbox eM4 Twin zijn nu elektrisch ingericht voor 1-fase bedrijf. Naast de elektrische omzetting dient u de
Wallbox echter ook in te richten voor 1-fase bedrijf via de ABL Configuration App. Lees hiervoor de secties vanaf pagina 39.
Om de Wallbox op een later moment weer terug te zetten naar 3-fasen bedrijf volgt u de stappen in omgekeerde volgorde. De toewij-
zing van het aansluitklemmenblok voor 3-fasen bedrijf is als volgt:
Klemmenblok
Bruin
Zwart
Grijs
Kleur van de leiding
Bruin
Zwart
Zwart
Grijs
Grijs
Bruin
L1
N
PE
L1
N
PE
L1
N
PE
L1
N
PE
Power-module
Oplaadpunt links
Oplaadpunt rechts
Oplaadpunt links
Oplaadpunt rechts
Oplaadpunt links
Oplaadpunt rechts
Overgang van 3-fasen op 1-fase bedrijf van de Wallbox eM4 Twin
31
