10
11

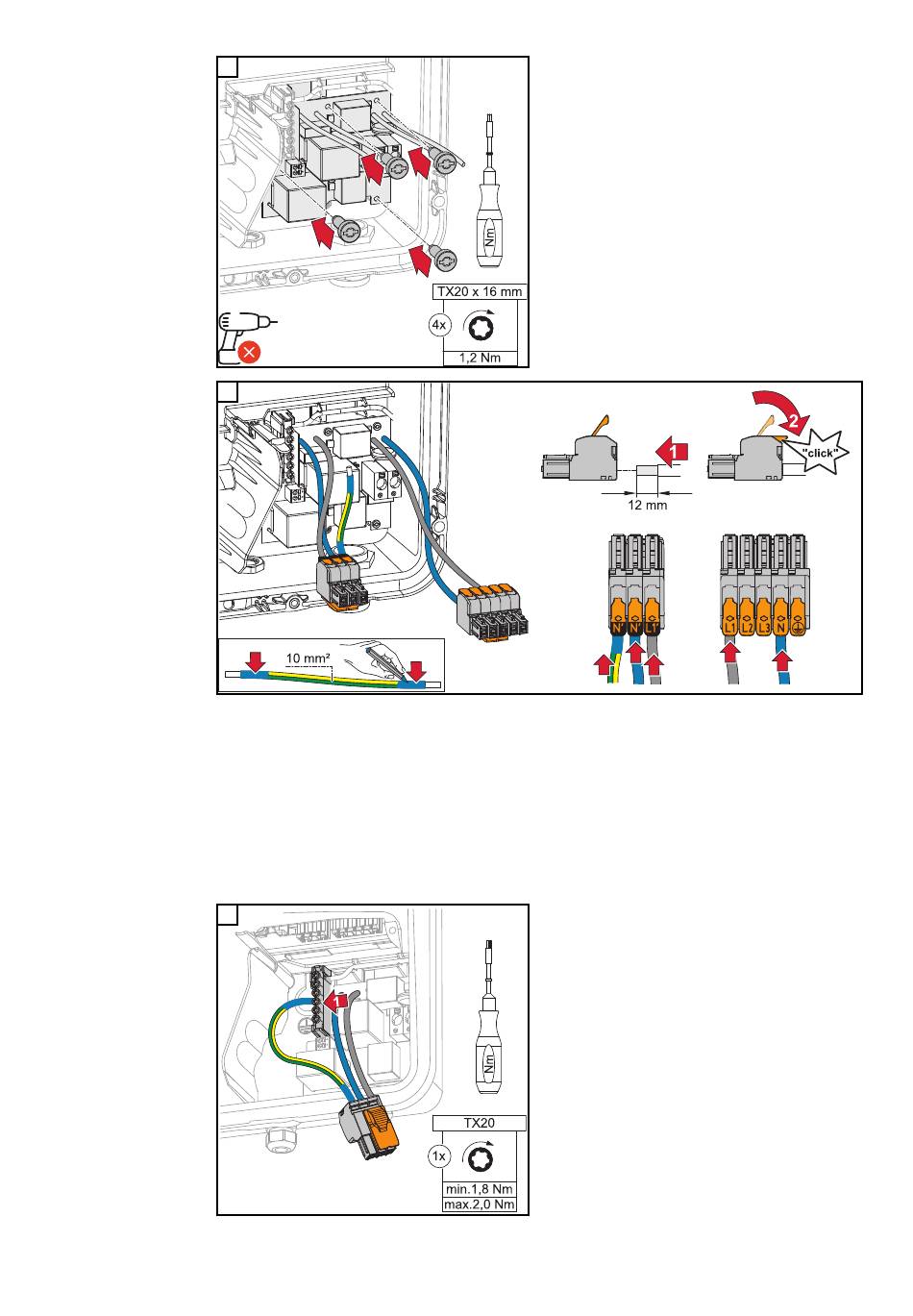

Strip 12 mm van de afzonderlijke geleiders. Open de bedieningshendel van de
AC-aansluitklem door deze op te tillen en steek de gestripte enkele draad tot aan
de aanslag in de connector van de AC-aansluitklem. Sluit vervolgens de bedie-
ningshendel tot deze vastklikt.
BELANGRIJK!
De PEN-draad moet zijn uitgevoerd met permanent blauw gemarkeerde uitein-
den, in overeenstemming met de nationale voorschriften, en een doorsnede heb-
ben van 10 mm².
12
Zet de printplaat met de 4 meegele-
verde schroeven (TX20) en een aan-
haalmoment van 1,2 Nm vast.
Bevestig de PEN-geleider op de derde
ingang van onder op de aardelektrode-
klem met een schroevendraaier (TX20)
en een koppel van 1,8 - 2 Nm.
151
