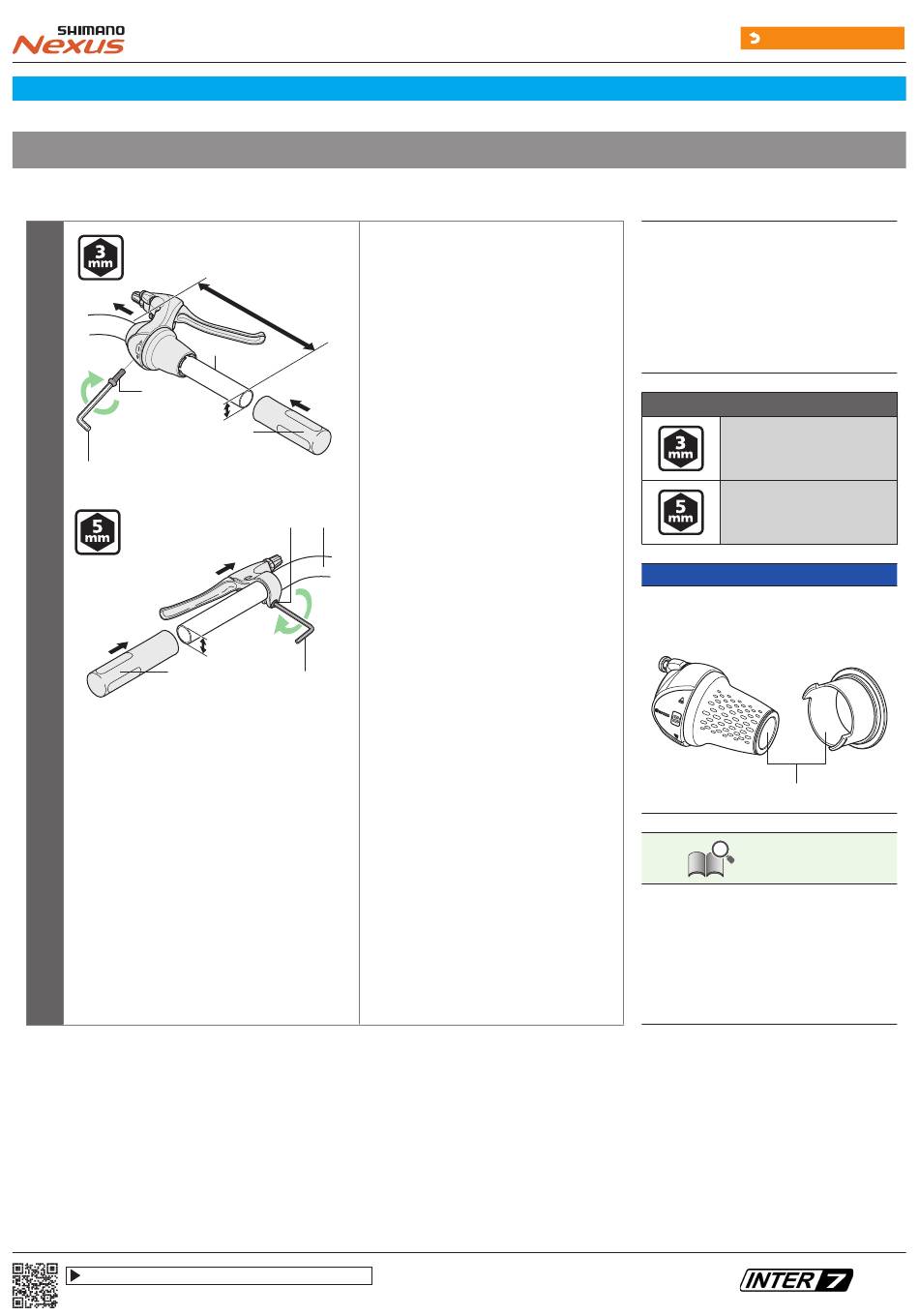

Montage van de greep
Monteer de greep zoals aangegeven in de afbeelding.
(A)
(C)
(E)
Klik hier voor de actuele dealerhandleiding
https://si.shimano.com/DM/CASG001
(SG-C3001-7R / SG-C3001-7C / SG-C3001-7C-DX / SG-C3001-7D)
Schuif de greep over het stuur en
bevestig vervolgens het handvat/half
handvat.
(y)
Draai de bevestigingsbout vast met een
binnenzeskantsleutel van 3 mm of 5 mm.
(B)
(z)
(D)
(A) (B)
(z)
(F)
(y)
166 mm of meer
(z)
Ø22,2 mm
Terug naar indexpagina
(A)
Bevestigingsbout
(B)
Stuur
(C)
3 mm binnenzeskantsleutel
(D)
Half handvat
(E)
Handvat
(F)
5 mm binnenzeskantsleutel
Aanhaalmoment
2 - 2,5 Nm
6 - 8 Nm
NOTITIE
Zorg ervoor dat bij gebruik van SL-C6000/
SL-C3000 het stuur pas wordt gemonteerd
wanneer het vulstuk van de greep is bevestigd.
Vulstuk greep
TECHNISCHE TIPS
•
Als u het half handvat van Shimano
gebruikt, moet het rechte deel van het
stuur minimaal 166 mm lang zijn.
Bevestig de REVOSHIFT-schakelaar op dit
rechte deel.
•
Laat een spleet van 0,5 mm tussen de
REVOSHIFT-schakelaar en het half handvat.
