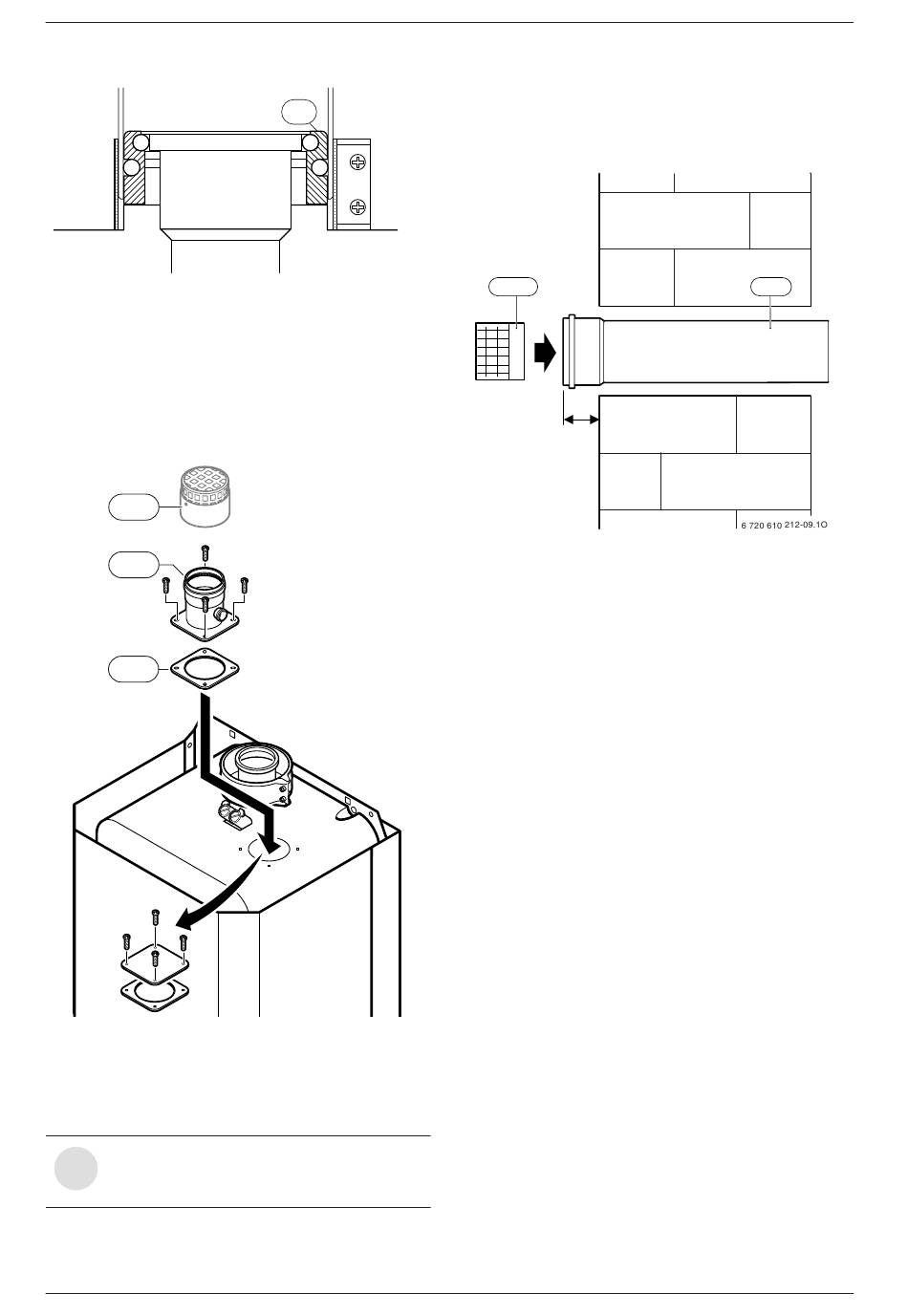

Basistoebehoren voor parallelaansluiting AZB 817/1 monteren
Afb. 35
B Deksel van de parallel aansluiting op het toestel
demonteren:
– schroeven losdraaien
– deksel met pakking losnemen.
B Rookgasaansluitstuk (B17.2) en pakking (B17.3)
met de schroeven monteren en vastzetten.
B17.4
B17.2
B17.3
Afb. 36
B Bij luchttoevoer uit de opstellingsruimte (B
Rooster luchttoevoer (B17.4) in het aansluitstuk
luchttoevoer (B17.2) drukken (Afb. 36).
Bij luchttoevoer uit de opstellingsruimte
i
(B
): beschermingsgraad IP 00 (niet
23
spatwaterdicht).
26
17.1
6 720 611 390-10.2O
6 720 611 390-07.2O
):
23
B Bij luchttoevoer uit de gevel (C

Verbrandingsluchttoevoerrooster (B17.4) in de mof

van de laatste uit de muur stekende verbrandings-
luchttoevoerpijp (B22) steken (afb. 37).
B17.4
60
Afb. 37
):
53
B22
6 720 611 393 NL (04.12)
