7

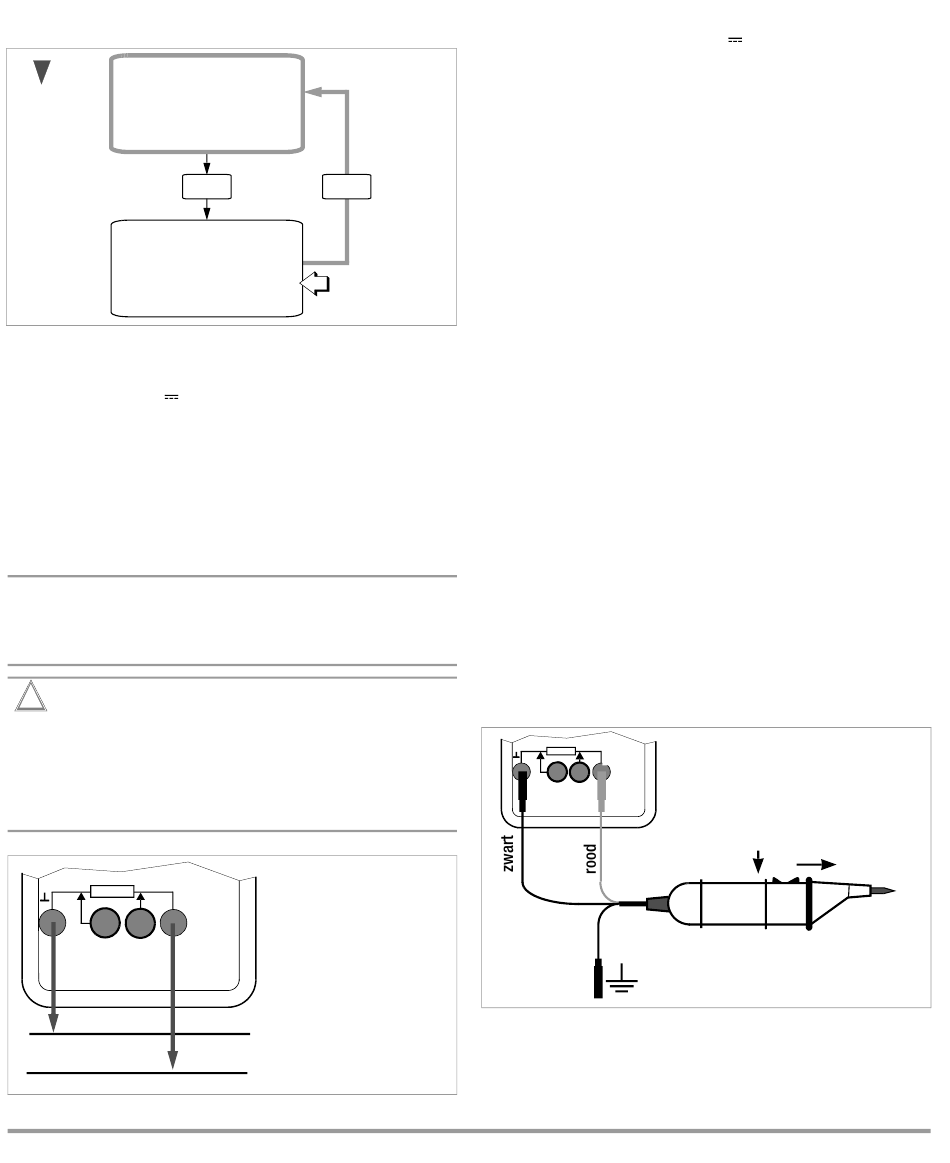

Spanningen en frequenties meten
226.000
V~
Hz
050.00
7.1
Spanningen meten [V]
➭
Selecteer het bij de meetgrootheid horende
spanningstype V
of V~/Hz met de draaiknop.
➭
Sluit de meetkabels aan zoals afgebeeld. De aansluitbus
"" moet daarbij op een potentiaal liggen dat zo dicht
mogelijk bij de aarde is.
➭
Schakelaarstand V~/Hz: Telkens als u op de knop FUNC
drukt, wordt afwisselend tussen spannings- en
frequentiemeting overgeschakeld, wat wordt bevestigd
met een signaaltoon. De betreffende meetgrootheid
wordt op het lcd weergegeven.
Opmerking
In het bereik 600 V waarschuwt een periodieke toon
wanneer de meetwaarde de meetbereikeindwaarde
overschrijdt.
!
Let op!
Zorg ervoor dat geen , m-, M- of C-
meetfunctie ingeschakeld is wanneer u de multimeter
aansluit om spanningen te meten. Worden de
uitschakelgrenswaarden van de zekeringen bij
foutieve bediening overschreden, dan bestaat er
gevaar voor u en voor het apparaat.
m
VC
S–
S+
10
V
FUNC
FUNC
Hz
Meetbereiken:
V: 0,1 mV
Hz:
1 Hz
– (+)
~
max. 600 V (3 kHz)
+ (–)
~
7.1.1 Het nulpunt instellen in het meetbereik 3 V gelijkstroom
➭
Selecteer het meetbereik 3 V
➭
Sluit de meetkabels aan op het apparaat en verbindt de
vrije uiteinden.
➭
Druk vervolgens op de knop FUNC.
Het apparaat bevestigt de nulpuntinstelling met een
signaaltoon, op het lcd worden "0.0000 V" en het pictogram
"ZERO" weergegeven. De spanning die op het moment van
drukken wordt gemeten, dient als referentiewaarde
(2000 Digit). Deze wordt automatisch van de daarna gemeten
waarden afgetrokken. Bij verandering van het meetbereik
(knop MAN|AUTO) blijft de functie ZERO (op scherm en in
geheugen) behouden.
➭
De nulpuntinstelling kunt u wissen
–
door opnieuw de knop FUNC langere tijd ingedrukt te
houden, waarbij twee signaaltonen het wissen
bevestigen (ZERO dooft op het scherm),
–
door het apparaat uit te schakelen.
7.1.2 Voorbijgaande overspanningen
De multimeter is tegen voorbijgaande overspanningen tot
4 kV met 1,2/50 s stijg-/halfwaardetijd beveiligd. Wanneer
bij metingen, zoals aan transformatoren of motoren, rekening
moet worden gehouden met een langere impulsduur, raden
wij onze meetadapter KS30 aan. Deze beveiligt tegen
voorbijgaande overspanningen tot 6 kV met 10/1000 s stijg-
/halfwaardetijd. De continue belastbaarheid bedraagt
1200 V
. Het extra-invloedeffect bij gebruik van de
eff
meetadapter KS30 bedraag ong. -2%.
7.1.3 Spanningen meten boven 600 V
Spanningen boven 600 V kunt u meten met een
hoogspanningsmeetkop, bijv. HV3
Messtechnik GmbH. De massa-aansluiting moet daarbij altijd
worden geaard. Let daarbij op de noodzakelijke
veiligheidsvoorzorgen.
m
S–
600 V
3 kHz
zwart
1)
HV3: 3 kV
2)
HV30: 30 kV, alleen voor gelijkstroomspanningen
.
1)
of HV30
VC
S+
x1000
Spanningen meten boven 600 V met de
hoogspanningsmeetkop HV3
GMC-I Messtechnik GmbH
2)
van GMC-I
x100
