m
VC
S–
S+
RTD

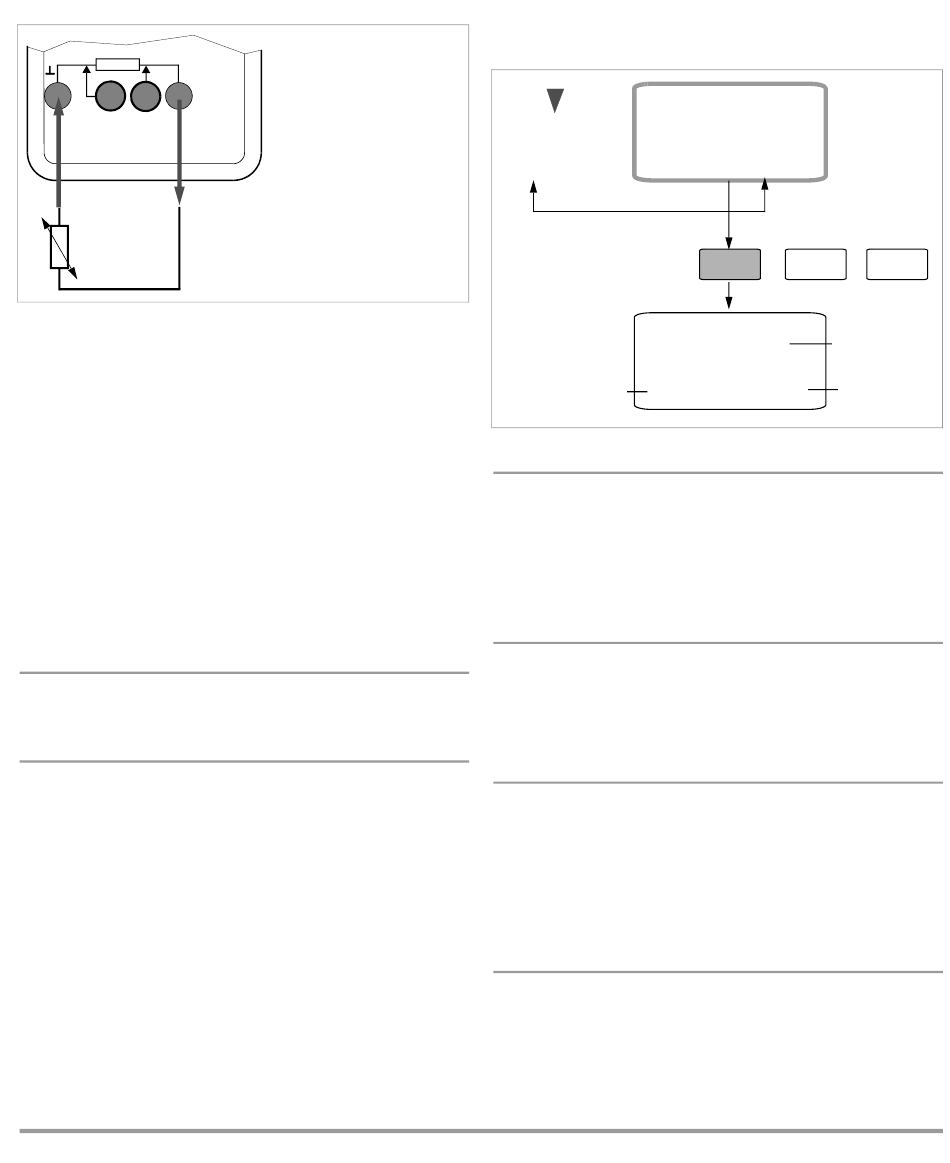

Instellen van de toeleidingsweerstand
➭
Na selectie van een weerstandsthermometer gaat u met
de knop naar de metingsweergave.
➭
Door tegelijkertijd te drukken op de knoppen en
wordt het menu voor het instellen van de
toeleidingsweerstand weergegeven, Rlead en temp
worden weergegeven.
➭
Met de knoppen selecteert u de decade, d.w.z. de
positie van het cijfer dat u wilt wijzigen en met de toetsen
stelt u het betreffende cijfer in.
➭
U verlaat het menu na bevestiging van de laatste
cijferpositie met en komt zo terug in de
metingsweergave. De toeleidingsweerstand blijft
opgeslagen. De standaardwaarde is 0,1 . De
invoergrenzen liggen tussen 0 en 50 .
Opmerking
De ingestelde waarde voor de toeleidingsweerstand
blijft ook na verlaten van de functie of uitschakelen
van het apparaat behouden.
GMC-I Messtechnik GmbH
Meetbereik:
zie hfds. 14
11
Isolatieweerstanden meten [M@...V]
(alleen METRA HIT 27I)
- - - - -
M
@
-000 250 V
50... 500V
geselecteerde testspanning
Testspanning afgeven
zolang knop ingedrukt
Meetspanning
023 250 V
/restspanning
. 2% nauwkeurigheid
11.1 De meting voorbereiden
Opmerking
Hoogohmige metingen
Bij zeer hoogohmige weerstanden kan de
capacitieve invloed van de meetpersoon of de
meetkabel de meetwaarde vervalsen. Gebruik
daarom korte of afgeschermde meetkabels.
Bij het meten van hoogohmige isolatieweerstanden
mag u de meetkabels niet aanraken.
➭
Zet de draaiknop op "M@50V, 100V, 250V of 500V",
afhankelijk van de gewenste testspanning.
➭
Sluit het testobject aan zoals afgebeeld op de volgende
pagina.
Opmerking
Externe spanning
De schakelaarstand M@...V mag alleen gebruikt
worden voor het meten van isolatieweerstanden (niet
voor het meten van spanningen).
Per ongeluk aangesloten externe spanning wordt in
deze schakelaarstand echter linksonder
weergegeven. Isolatieweerstanden mogen alleen op
spanningsvrije objecten worden gemeten.
Is in de installatie een externe spanning van 50 V aanwezig,
dan wordt het meten van de isolatieweerstand geblokkeerd.
Op het lcd-scherm wordt bovendien de externe spanning
weergegeven. Is er een spanning aanwezig die groter is dan
610 V, dan wordt deze bovendien akoestisch gesignaleerd.
V
Continumeting
+
FUNC
FUNC
.
10
29
R
ISO
M
Nominale
V
Testspanning
MAN
15
