5.2.6 MOnTAGE VAn DE BESTURinGSUniT in HET KOzijn OP
DE BinnEnzijDE

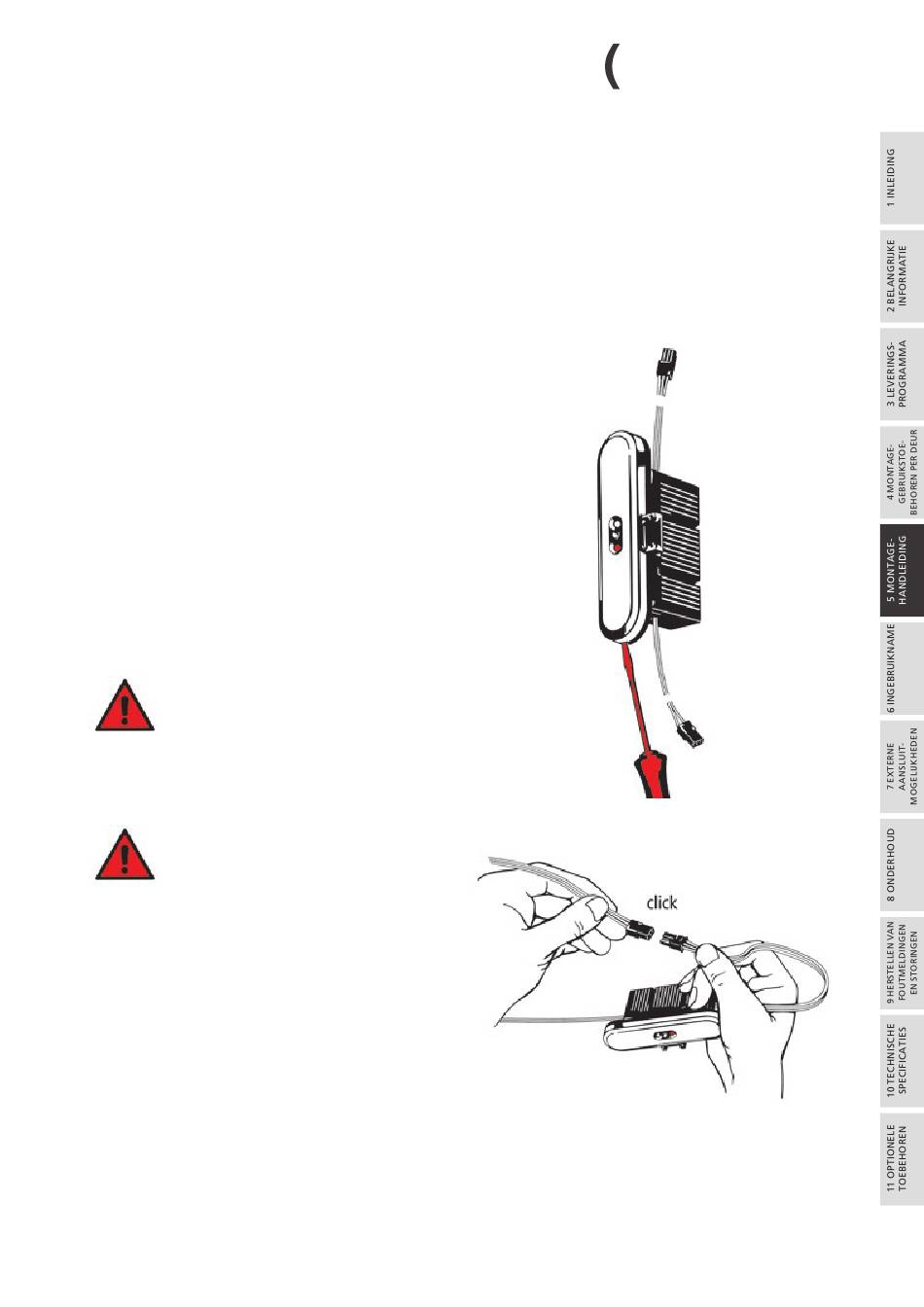

1. Voor de montage van de besturingsunit de zilverkleu-rige
aluminium afdekkap verwijderen door voorzichtig een
kleine schroevendraaier in de uitsparing van de afdekkap
te steken om vervolgens de afdekkap om hoog te liften.
2. De stekker van de 3-adrige kabel (rood, zwart en wit)van
de contact unit met de stekker van de 3-adrigekabel van
de besturingsunit verbinden. De stekkers kunnen slechts
op één manier passend worden verbonden en zijn vervol-
gens vergrendeld d.m.v. een clickverbinding.
3. De 2-adrige kabel van de besturingsunit door de sparing
voor de besturing steken en vervolgens door de frezing
van de trafo weer naar buiten leiden.
4. De kabel van de besturingsunit voorzichtig in het kozijn
terugschuiven, zodat de besturingsunit eenvoudig in de
freesopening kan worden geplaatst.
LET OP! De kabel mag bij deze handeling
niet geknikt, ingeklemd of door scherpe
profielkanten beschadigd worden.
5. De besturingsunit op het kozijn vastschroeven.
LET OP! Bij het vastschroeven de kabel niet
beschadigen.
6. De afdekkap weer op de besturingsunit bevestigen.
WWW.fuhr.NL
multitronic
881/881GL
17
