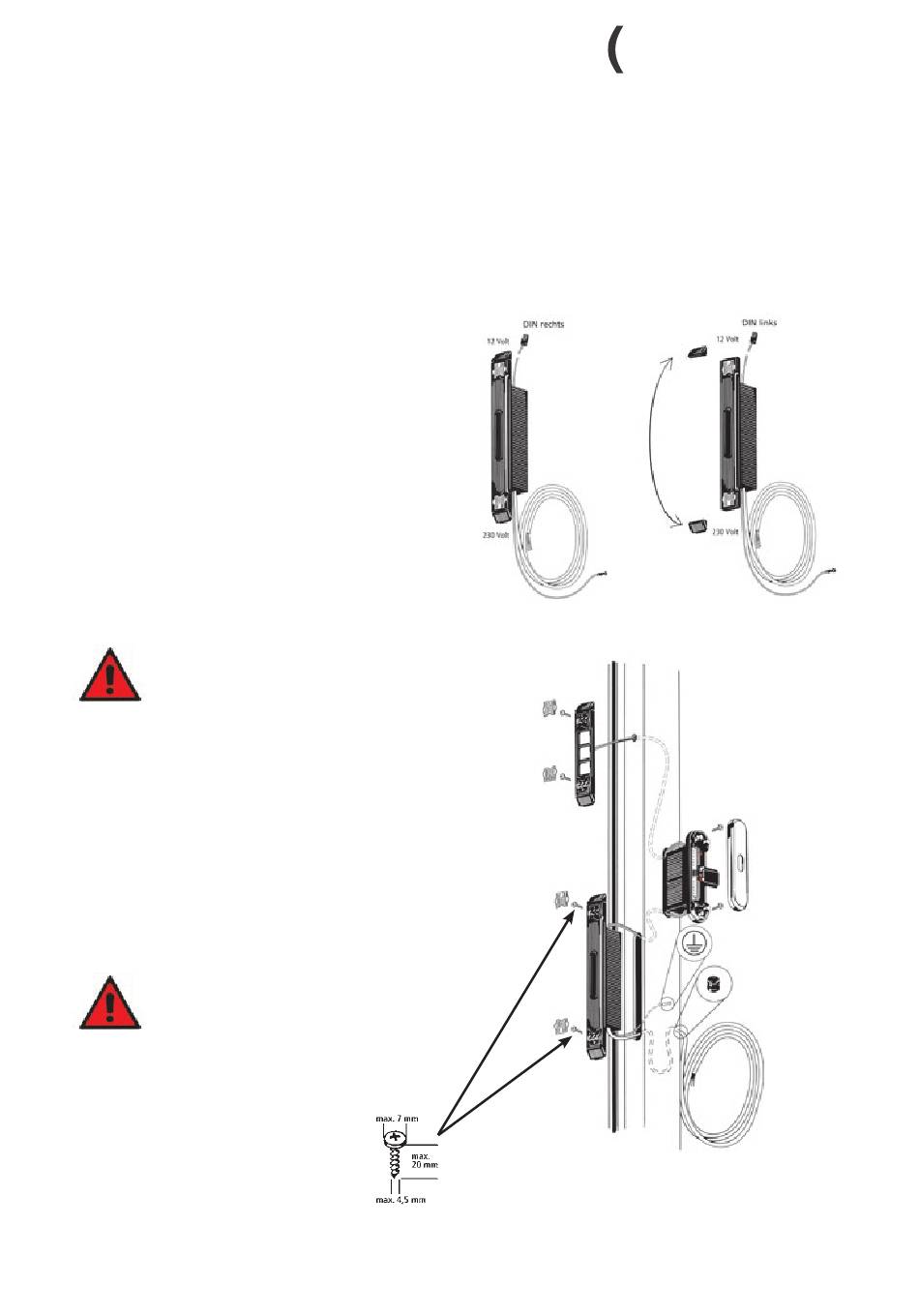

5.2.7 MOnTAGE VAn DE TRAFO in HET KOzijn
De trafo van de FUHR multitronic kan zowel bij DIN links als
DIN rechts draaiende deuren toegepast worden.
Bij Din rechts draaiende deuren wordt de trafo emonteerd
zoals geleverd.
Bij Din links draaiende deuren wordt de onderste en bo-
venste profielafhankelijke eindkappen met elkaar verwisseld.
1. De zilveren afdekkappen verwijderen.
2. De groen/geel kabel dient geaard verbonden te worden
met de staalversterking in het kozijn.
3. De stekkers van de 2-adrigekabel (rood en zwart)van de
besturingsunit en de trafo met elkaar verbinden. De stek-
kers vergrendelen hoorbaar d.m.v. de clickverbinding.
4. De kabel terug in het kozijnprofiel schuiven,
zodanig dat de trafo eenvoudig in de free-
sopening kan worden geplaatst.
De aansluitkabels in lussen in het profiel terug schuiven.
5. De 230 V kabel door de braamvrije kabelboring naar bui-
ten voeren (kabelboring dient voorzien te worden van
kabeldoorvoer bus). Hierbij een lus of knoop in de kabel
maken zodat achteraf de trafo nog gedemonteerd worden
kan! De naar buiten doorgevoerde kabel zodanig fixeren
dat deze niet doorgetrokken kan worden en de restkabel
in een ring aan het kozijn bevestigen.
6. De trafo in de kozijnsponning vastschroeven (Draai-
moment / koppel van max. 1 nm).
LET OP! Bij het vastschroeven de kabel niet
beschadigen. Voor ingebruikname het ko-
zijn aarden.
7. De afdekkappen terug plaatsen.
18
multitronic
881/881GL
WWW.fuhr.NL
