8 | Appendix
2
①
IDU
③
HR-gaswandtoestel CGB-2
⑤
Opslagvatvoeler
⑦
Verzamelleiding-temperatuursensor in het aan-
voerbereik van de parallel geschakelde buffer of
soortgelijk monteren!
⑨
Maximaalthermostaat
⑪
Mengcircuitpomp
⑬
Vuilafscheider met magnetietafscheider
⑮
Terugslagklep

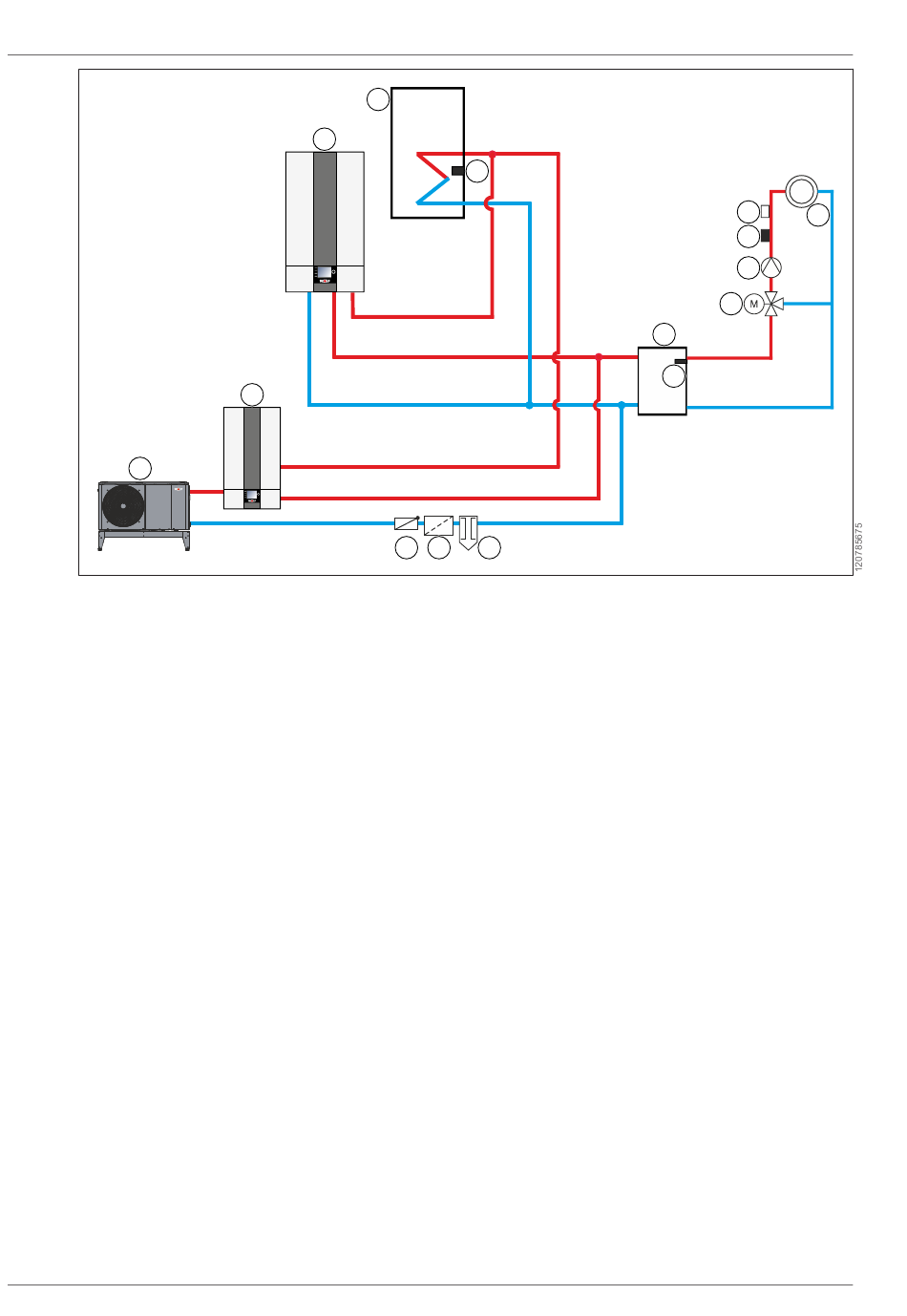

Voorbeeld 2:
– Lucht/water-warmtepomp FHA-Monoblock
– Gelaagd buffervat BSP-W
– Condensatie-gasketel CGB-2 (aansturing via eBus)
– Mengcircuit met mengmodule MM
– Warmwaterbereiding
– Geen koeling
58 | WOLF GmbH
4
3
1
15
5
14
13
②
ODU
④
Warmwateropslagvat
⑥
Parallel geschakeld opslagvat
⑧
Mengcircuit
⑩
Aanvoersensor mengcircuit
⑫
Mengklep
⑭
Vuilvanger
FHA
9
8
10
11
12
6
7
4801851 | 202203
