Gebruiksoverzicht – Aansluitingen, Toetsen, Draaiknop, Symbolen

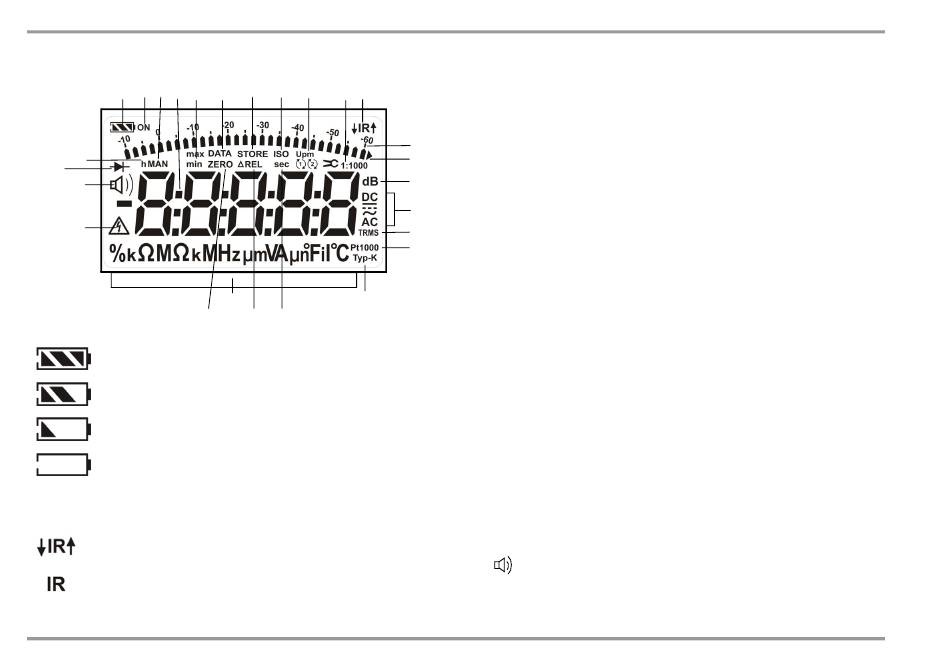

Symbolen gebruikt in het digitale display
1 2
3
4
5
26
25
24
23
22
Batterij niveau indicator
Batterij vol
Batterij OK
Batterij zwak
Batterij (bijna) leeg, U < 2.0 V
Interface indicator
Aktieve data transmissie naar / van multimeter
IR interface in stand-by mode
(klaar om start bevelen te ontvangen)
11
6
7
8
9
10 11
18
21
20
19
1 Battery niveau indicator
2 ON: continu gebruik (automatische afschakeling uitgeschakeld)
3 MAN: manuele meetbereikselectie is aktief
4 Digitaal display met decimaal punt en polariteit
5 max/min: Min/Max geheugen
12
6 DATA: display geheugen, "bevriezen" meetwaarde
13
7 STORE: geheugen mode aktief, enkel bij
E
14
XTRA
8 ISO: geen functie bij deze toestellen
15
9 Upm: geen functie bij deze toestellen
16
10 Transformatie faktor (stroomtang verhouding)
17
11 IR: infrarood interface display
12 Schaal voor analoog display
13 Naald voor analoog display (bar graph – pointer)
Afh. v/d instelling in deSET menu voor de A.diSP parameter
Driehoek verschijnt: betekent overload
14 dB: AC spannings niveau meting
15 Geselecteerd type stroom
16 TRMS meting
17 Pt100/Pt1000: geselcteerd platina weerstandsvoeler met
automatische herkenning van Pt100/Pt1000, enkel bij
METRAHIT PM XTRA / PM TUNE / E
18 Type K: temperatuur meting met type K (NiCr-Ni) thermokoppel
19 sec (seconden):eenheid van tijd
20 REL: relatieve meting met referentie tov de offset
21 Meetgrootte
22 ZERO: nulinstelling aktief
23 Waarschuwing gevaarlijke spanning:
24
Continuiteitstest met akoestisch signaal is aktief
25 Diode meting geselcteerd
26 h (uren): eenheid van tijd
METRAHIT PM XTRA / PM TUNE/
en METRAHIT PM TECH / E
XTRA
TECH
U > 55 V AC of U > 70 V DC
