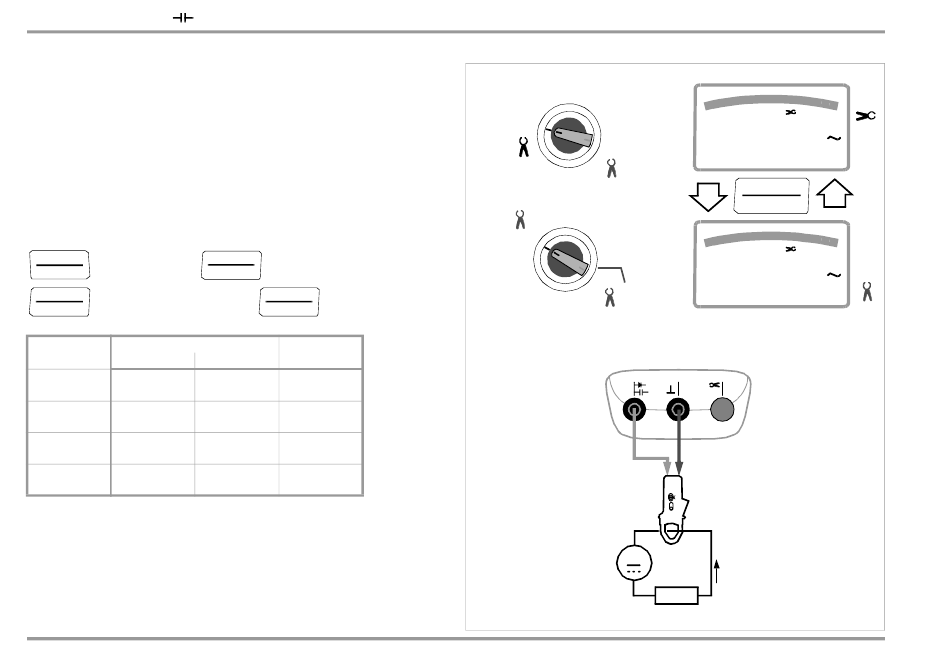

7.7.4 AC stroommeting met stroomtang sensoren, A AC en Hz
Transformator uitgang, spanning/stroom
Wanneer een stroomtang wordt aangesloten op de multimeter
(V ingang), zullen alle stroomaanduidingen op het display verschij-
nen in de correcte waarde indien de juiste transformatieverhouding
wordt ingesteld. De enige voorwaarde is dat de stroomsensor min-
stens één van onderstaande transformatieverhoudingen heeft, en
dat de verhouding op voorhand werd ingesteld in de menu (Cl ip
0FF), zie ook hoofdstuk 8.4.
Stroomtang Setup Menu
MEASURE
...
1nFo
SET
SETUP
FUNC
1 / 10/100/1000 / 0ff
ENTER
Trans. Factors
Meetbereiken DMM
CL IP
600 mV
1:1
600.00 mA
1mV/1mA
1:10
6.0000 A
1mV/10mA
1:100
60.000 A
1mV/100mA
1:1000
600.00 A
1 mV/1 A
De maximum toegelaten werkspanning is gelijk aan de nominale
spanning van de stroomsensor. De bijkomende meetfout van de
stroomtang moet ook in rekening gebracht worden bij het aflezen
van de meetwaarde.
(Standaard instelling: OFF)
