(4) Druk F4 in om de instelmodus in te voeren voor de grenswaarde. Zie "10.4 Lus

grenswaarde".

(5) Verbinding

Sluit KEW 6516/ 6516BT aan op het te testen verdeelsysteem met verwijzing naar

figuren 10-12, 10-13, 10-14 en 10-15.

(6) Bedradingscontrole

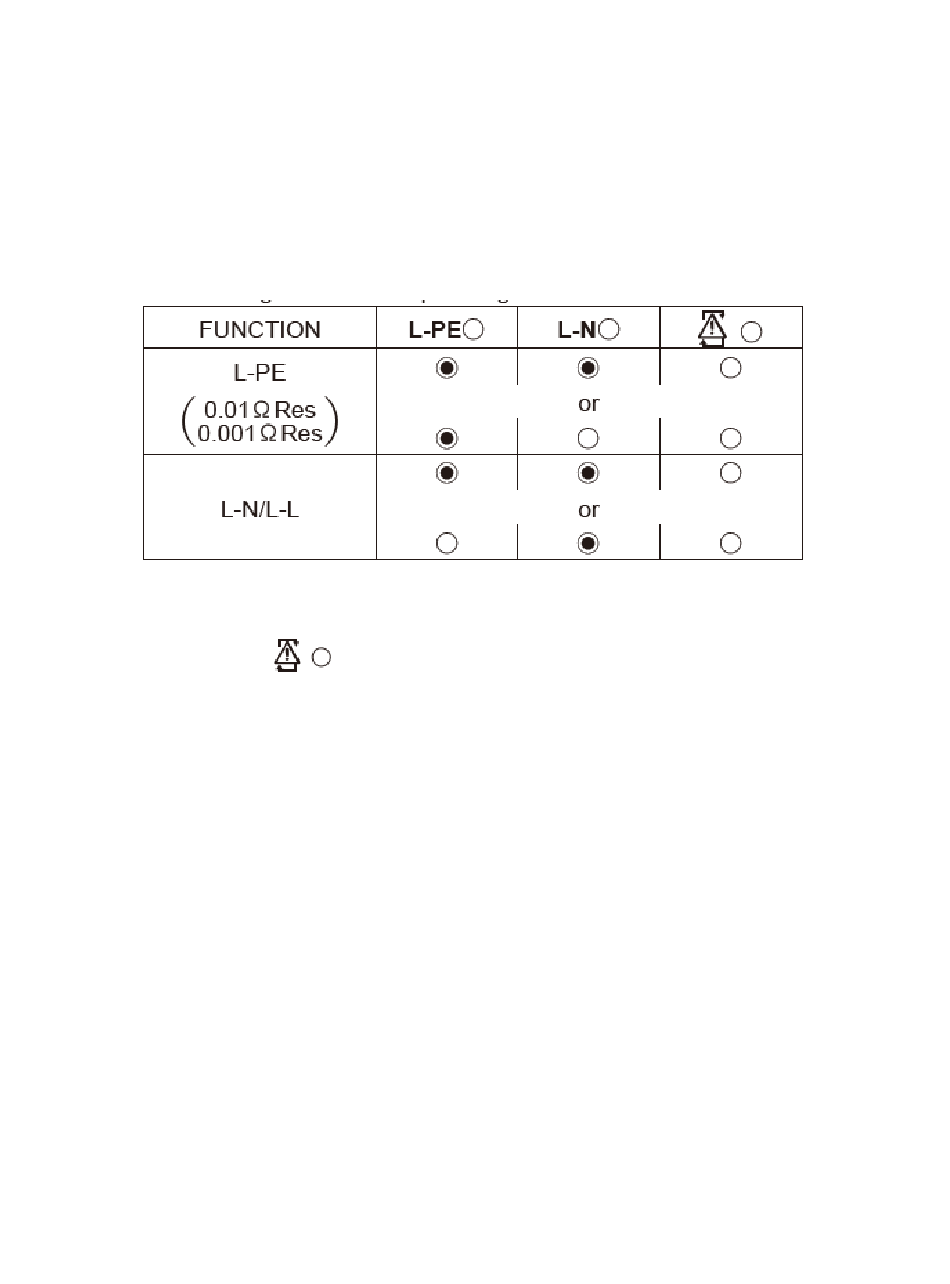

Controleer na de aansluiting of de symbolen voor de bedradingscontrole op het

LCD-scherm in de status staan zoals aangegeven in figuur 22-10, voordat u op de

testschakelaar drukt.

Figuur 10-10

Als de status van de symbolen voor de controle van de bedrading afwijkt van figuur

10-10 of het symbool

wordt aangegeven op het LCD-scherm, dan NIET

VERDERGAAN OMDAT ER EEN VERKEERDE BEDRADING IS. De oorzaak van de

storing moet worden onderzocht en verholpen.

Wanneer het instrument voor het eerst wordt aangesloten op het systeem, zal het

de lijn-aarde spanning (modus L-PE) of lijn neutrale spanning (modus L-N/ L-L)

weergeven die elke 1s wordt geüpdatet. Als deze spanning niet normaal is of niet

zoals verwacht, NIET VERDERGAAN.

(7) Testsonde selectie (L-PE0,001ΩRes)

In het geval van L-PE0.001ΩRes, gebruik de F3 schakelaar om de te gebruiken

testkabel te selecteren. Bij 0,001ΩRes heeft de weerstand van de te gebruiken

meetkabel invloed op het meetresultaat; daarom is de keuze van de meetkabel

effectief om fouten in de resultaten te verminderen. Selecteer ofwel Model 7218A

netwerk testsonde of Model 7246 (Distributiebord testsonde).
