• Verzeker u ervan dat u de geteste RCD terug naar de oorspronkelijke staat
terugbrengt na de test.
• Als de instelling " lΔn" groter is dan de nominale reststroom van de RCD, wordt
de RCD geactiveerd en kan "no" op het LCD-scherm worden weergegeven.
• Als er een spanning bestaat tussen de beschermingsgeleider en de aarding,
kan deze de metingen beïnvloeden.
• Als er een spanning bestaat tussen de nul leider en de aarding, kan deze de
metingen beïnvloeden, daarom moet de verbinding tussen de nul leider van
het distributiesysteem en de aarding vóór de test worden gecontroleerd.
• Als er na de aardlekschakelaar lekstromen in het circuit stromen, kan dit de
metingen beïnvloeden.
• De potentiële velden van andere aardingsinstallaties kunnen van invloed zijn
op de meting.
• Er moet rekening worden gehouden met bijzondere voorwaarden voor RCD's
van een bepaald ontwerp, bijvoorbeeld van het type S-.
• De aardelektrodeweerstand van een meetcircuit met een sonde mag niet hoger
zijn dan de aardelektrodeweerstandswaarden, zoals gespecificeerd in de
onderstaande tabel met betrekking tot de RCD, in 5.4. Werkingsonzekerheid.
• Apparatuur die de RCD volgt, bv. condensatoren of roterende machines, kan
een aanzienlijke verlenging van de gemeten uitschakeltijd veroorzaken.
11.4 Auto test
Metingen worden automatisch uitgevoerd onder de automatische testfunctie in de
volgende volgorde: X1/2(0°), X1/2(180°), X1(0°),X1 (180°), X5(0°), X5(180°).
(1) Druk F1 om Auto te selecteren
(2) Druk F1 en F2 in om lΔn & RCD type te selecteren
(3) KEW 6516/6516BT zal de RCD tests uitvoeren volgens de hierboven beschreven
volgorde
(4) Wanneer de RCD uitgeschakeld wordt, zet hem terug aan. Dan begint
automatisch een nieuwe test.

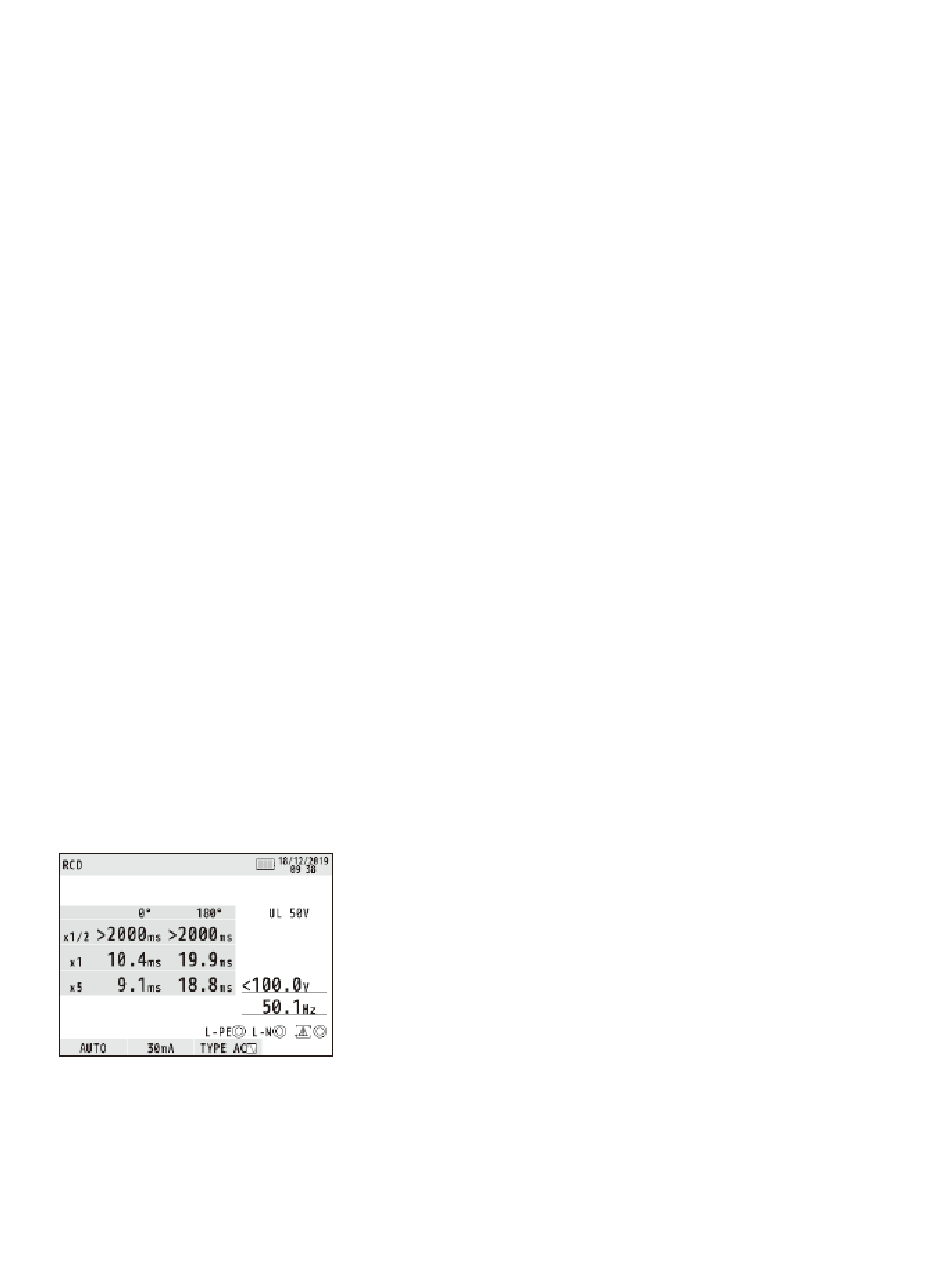

(5) De LCD geeft resultaten als volgt weer:
Figuur 11-7
61
