Installatie
1
Gewicht monteren
Benodigde onderdelen voor deze stap:
2
Gewicht
2
Kleefbumper
1
Stang
4
Ring
2
R-pen
Procedure

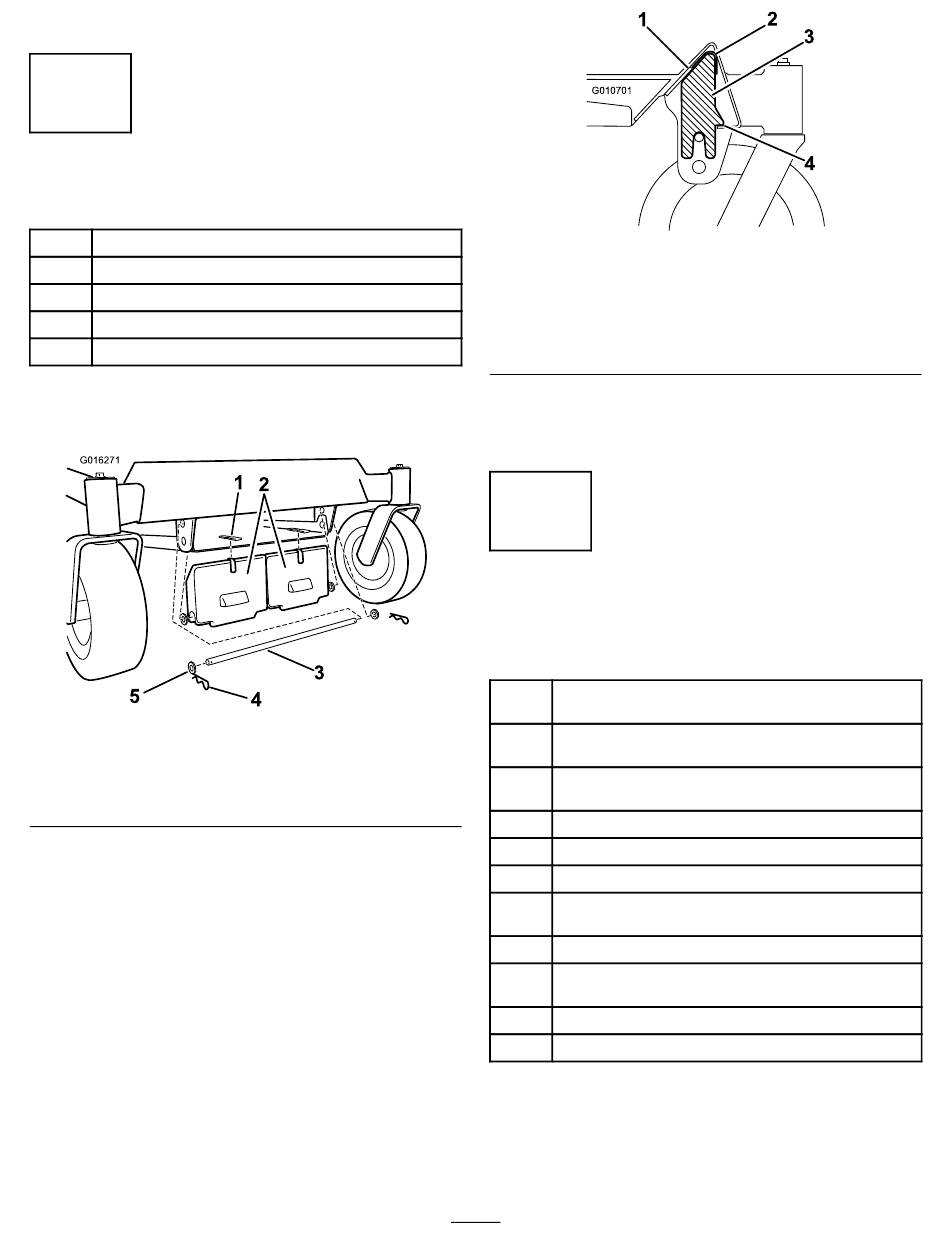

1. Bevestig de kleefbumper aan het gewicht (Figuur 1).
G016271
5
1. Kleefbumper
2. Voorgewicht
3. Stang
Opmerking: Bij Titan MX-eenheden: maak de bak
van het frontdek los van het frame om de gewichten
te kunnen monteren. Vergeet de bak niet opnieuw te
monteren zodra de gewichten bevestigd zijn.
2. Bevestig het gewicht aan de voorzijde van het
machineframe. Bevestig het gewicht met behulp van
een stang, vier ringen en twee R-pennen zoals wordt
getoond in Figuur 1.
Opmerking: Laat het voorgewicht tijdens het
monteren rusten op het voorste lipje van de
onderkant van het machineframe zoals wordt
getoond in Figuur 2. Zo wordt het gewicht
ondersteund terwijl u het aan de machine bevestigt.
Zorg ervoor dat het gewicht niet losraakt terwijl u
de steunstang monteert.
1 2
3
4
Figuur 1
4. R-pen
5. Ring
1
G010701
1. Doorsnede van de
voorzijde van het
machineframe
2. Bumper
Belangrijk: Als u de grasvanger verwijdert, moet
u het voorgewicht verwijderen zodat de machine
stabiel blijft.
2
Het frame van de grasvanger
monteren
Benodigde onderdelen voor deze stap:
Grasvangerframe (gooi het frame in de grasvangset
1
weg)
Steunbeugel grasvangerframe (gooi de beugel in de
1
grasvangset weg)
Zelftappende schroef (5/16 x 3/4 inch) (bij de
2
grasvangset geleverd)
4
R-pen - bij Grasvangset 79326 geleverd
2
Stang - bij Grasvangset 79326 geleverd
4
Ring - bij Grasvangset 79326 geleverd
Bout (5/16 x 2-1/2 inch) — Bij Grasvangset 79326
2
geleverd
2
Borgmoer (5/16 inch) - bij Grasvangset 79326 geleverd
Gaffelpen (1/2 x 2-1/4 inch) — bij Grasvangset 79326
1
geleverd
1
Tussenplaat - bij Grasvangset 79326 geleverd
1
Gehoekte plaat - bij Grasvangset 79326 geleverd
Procedure
1. Zoek de framebeugel van de grasvanger. Monteer
de beugel aan het machineframe zoals getoond in
Figuur 3. Bevestig de beugel aan het frame met
2
2
3
4
Figuur 2
3. Gewicht
4. Laat het gewicht hierop
rusten tijdens de montage
