8. Verstel de steunstangen zo, dat het frame van de
grasvanger stevig tegen het frame van de machine
wordt gehouden en goed in de inkeping van de
eerder gemonteerde gehoekte afstandplaat valt.
Herhaal deze stappen voor elke steunstang:
A. Draai de contramoer op de basis van het
gaffeluiteinde van de stang.
B. Draai de gaffelpen om de stang op de gewenste
hoogte af te stellen.
C. Lijn bij het bevestigingspunt de openingen in het
gaffeluiteinde uit met de opening in het frame
van de grasvanger.
D. Bevestig het gaffeluiteinde aan het frame van de
grasvanger met behulp van een gaffelpen en een
R-pen (Figuur 6).
E. Draai de contramoer vast.
9. Controleer nadat beide stangen zijn bevestigd of het
frame van de grasvanger speling heeft. Het frame
van de grasvanger moet dicht tegen het frame van de
machine aan zitten. Herhaal indien nodig de vorige
stap om het frame van de grasvanger te bevestigen.
10. Voor de resterende stappen kunt u de
Gebruikershandleiding van Grasvangset 79326
raadplegen. Begin bij stap 2.
3
Uitwerpkanaal monteren
Benodigde onderdelen voor deze stap:
1
Rechte plaat (uitsluitend op maaidekken van 122 cm)
Gebogen plaat (uitsluitend op maaidekken van
1
137 cm)
1
Borgmoer (5/16 inch)
1
Handknop
1
Ring
1
Uitwerpkanaal
Procedure
Ga volgens deze procedure te werk om de egalisatieset
te monteren op machines met een maaidek van 122 cm
en 137 cm.
WAARSCHUWING
Als een afvoeropening niet is afgesloten, kan
het maaidek voorwerpen in de richting van de
bestuurder of omstanders werpen. Dit kan ernstig
letsel veroorzaken. Daarnaast kunt u ook in contact
komen met het mes.
Gebruik de maaimachine nooit zonder afdekplaat,
mulchplaat of een grasafvoer en een grasvanger.
Gebruik de maaimachine nooit als de uitwerpopening
niet is afgesloten. U moet altijd een afvoerafsluiter,
mulchplaat of uitwerpkanaal gebruiken als het maaidek
wordt gebruikt.
1. Verwijder de bevestigingen waarmee de grasgeleider
en bestaande keerplaat aan het maaidek zijn
gemonteerd (Figuur 7). Bewaar alle bevestigingen.
Verwijder de bevestigingen waarmee de opening aan
de voorzijde is afgedicht.
1
2
6
1. Grasgeleider
2. Bestaande bevestigingen
(bewaren)
3. Bestaande slotbout
4. Bestaande keerplaat
2. Verwijder de grasgeleider en breng de keerplaat
opnieuw aan. Bewaar alle onderdelen zodat u de
machine later weer kunt gebruiken met zijafvoer.
3. Monteer een plaat op het maaidek (Figuur 8).
Gebruik een rechte plaat voor maaidekken van
122 cm (48 inch). Gebruik een gebogen plaat
voor maaidekken van 137 cm.Lijn de verticale
klem in de plaat uit met de voorste opening in het
maaidek. Draai de plaat tot de horizontale klem is
4
2
3
4
5
G010637
7

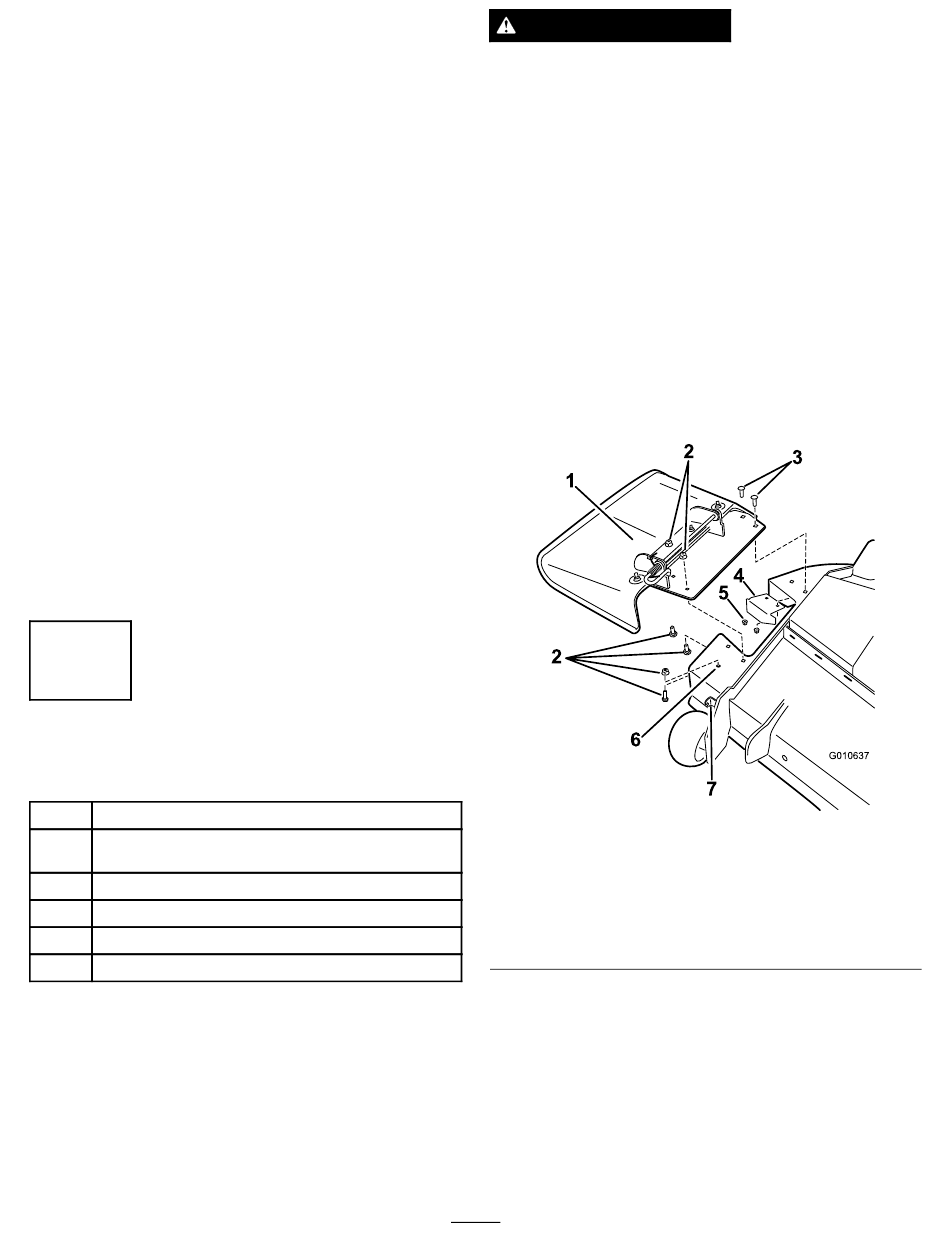

Figuur 7
5. Aanwezige borgmoer
6. Opening voorzijde
7. Borgbeugel voorzijde
