TRMS stroom via stroomtangadapter

Deze apparaatfunctie maakt meting mogelijk van last- en lekstromen via de optionele

stroomtangadapters BENNING CC 1 en BENNING CC 3 in het TRMS-meetprocedé (meet-

procedé voor reële effectieve waarde). Het TRMS-meetprocedé waarborgt een juist

testresultaat ook bij niet-sinusvormige signalen.

Toetsfunctie volgens hoofdstuk

4.2 Functiekeuzeschakelaar

Aansluitplan

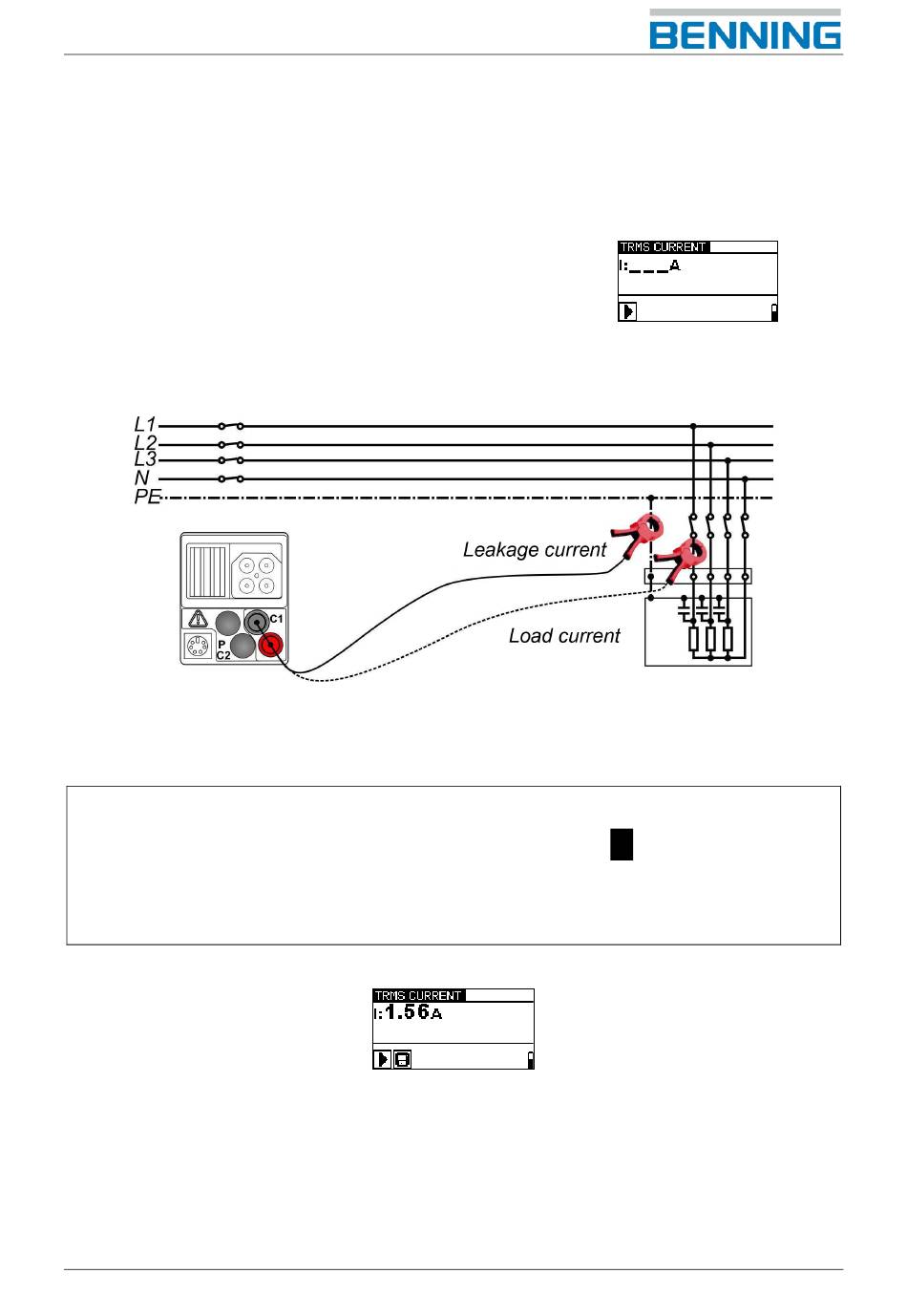

Afbeelding 5.39: Aansluiting van de optionele stroomtangadapter BENNING CC 1

Uitvoering van de stroommeting

Stel de stroomtangadapter in overeenkomstig hoofdstuk 4.4.9 en sluit hem aan op



meetingang C1.

Selecteer met de functiekeuzeschakelaar de schakelstand A≃.



Omvat de eenaderige geleider met de stroommeettang (zie afbeelding 5.39).



Druk op de toets TEST om de meting te starten.



Druk opnieuw op de toets TEST om de meting te beëindigen.



Sla het meetresultaat op door op de toets MEM te drukken (optioneel).



Weergegeven resultaat:

I ................ Stroom

BENNING IT 130

of BENNING CC 3

Afbeelding 5.40: Voorbeeld stroommeting

Afbeelding 5.38

Stroom

5260 / 01/2023 nl
