• De voedingskabel dient zo dicht mogelijk bij de batterij te
worden geïnstalleerd.
◦ Als de voedingskabel moet worden verlengd, dient een
verlengkabel van de juiste dikte en lengte te worden
gebruikt
(Voedingskabel verlengen, pagina
◦ Foutief verlengde kabels kunnen te weinig voeding geven,
waardoor de radar niet goed werkt.

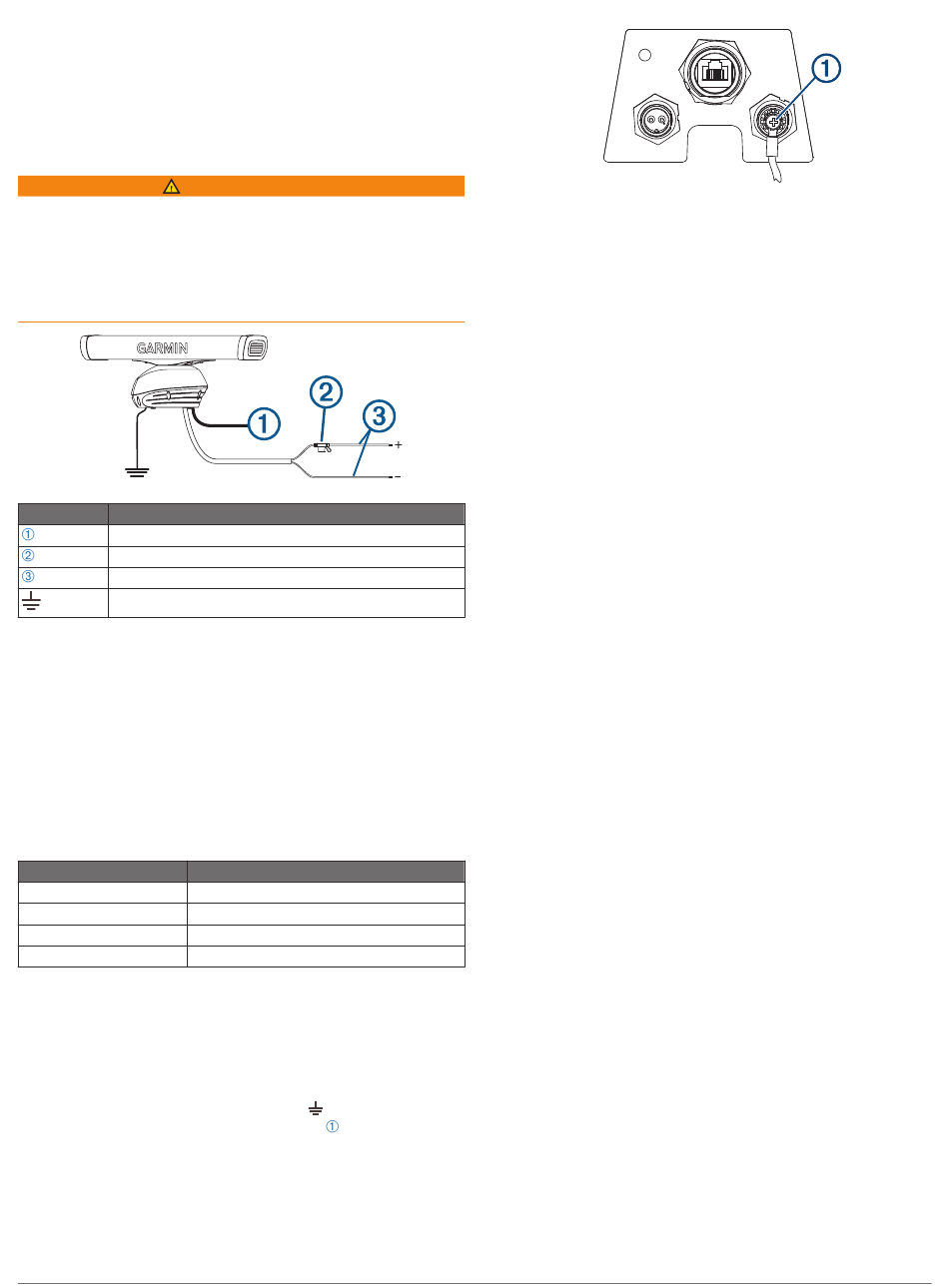

Aansluiten op de voeding
WAARSCHUWING
Verwijder bij het aansluiten van de voedingskabel niet de
geïntegreerde zekeringhouder. Om het risico van letsel of
schade aan het product door brand of oververhitting te
voorkomen, dient de juiste zekering te worden gebruikt, zoals
vermeld in de productspecificaties. Als de voedingskabel wordt
aangesloten zonder gebruik van de juiste zekering, vervalt de
garantie op het product.
Onderdeel
Beschrijving
Naar het Garmin Marine Network
Houder 15 ampère zekering
Naar de bootaccu (van 10 tot 32 V gelijkstroom)
Wateraarding
1
Leid de voedingskabel naar de radar en de bootaccu.
2
Sluit de voedingskabel aan op de bootaccu.
3
Sluit de voedingskabel aan op de POWER poort van de
radar.
Voedingskabel verlengen
Aanbevolen wordt om de voedingskabel rechtstreeks op de
accu aan te sluiten. Als het nodig is om de kabel te verlengen,
dient een verlengkabel van de juiste dikte en lengte te worden
gebruikt.
Gebruik contactklemmetjes en krimpkous om een
waterbestendige verbinding te maken.
Afstand
Lengte en dikte verlengstuk
3 m (9 ft. 10 in.)
3,31 mm² (12 AWG)
5 m (16 ft. 4 in.)
5,26 mm² (10 AWG)
6,5 m (21 ft. 3 in.)
6,63 mm² (9 AWG)
8 m (26 ft. 2 in.)
8,36 mm² (8 AWG)
De radar aarden
De radar moet worden aangesloten op het juiste type aarding
met koperdraad met een doorsnee van 3,31 mm² (12 AWG)
(niet meegeleverd).
1
Leid een 3,31 mm² (12 AWG) koperdraad naar een
wateraardingslocatie en naar de radarvoet.
2
Sluit de draad aan op het aardcontact ( ) op de radarvoet
met de vooraf aangebrachte contactklem
3).
3
Smeer de aardschroef en contactklem in met waterdichte kit.
4
Sluit het andere uiteinde van de draad aan op de
wateraardingslocatie op de boot en smeer de aansluiting in
met waterdichte kit.
Aandachtspunten Garmin Marine Network
Dit toestel maakt verbinding met Garmin Marine Network
toestellen om radargegevens te delen met compatibele
toestellen in het netwerk. Neem de volgende punten in acht
wanneer u verbinding maakt met een Garmin Marine Network
toestel.
• Er moet een Garmin Marine Network kabel worden gebruikt
voor alle Garmin Marine Network aansluitingen.
◦ U mag geen CAT5-kabel en RJ45-stekkers van andere
◦ Andere Garmin Marine Network kabels en stekkers zijn
• Hoewel dit niet wordt aangeraden, kunt u zo nodig een field-
installable connector gebruiken om een Garmin Marine
Network kabel op maat te maken. Volg de instructies bij de
connector.
Bediening van de radar
Alle functies van deze radar worden bediend met uw Garmin
kaartplotter. Zie het radargedeelte in de handleiding bij uw
kaartplotter voor bedieningsinstructies. U kunt de nieuwste
handleiding downloaden op www.garmin.com/support/.
Software-update
Mogelijk moet u de toestelsoftware bijwerken wanneer u het
toestel installeert of een accessoire toevoegt aan het toestel.
Voor de software-update hebt u een Garmin
geheugenkaartlezer-accessoire of een andere Garmin
kaartplotter nodig die is verbonden via het Garmin Marine
Network.
De nieuwe software op een geheugenkaart laden
Het toestel bevat mogelijk een geheugenkaart met een
software-update. Als dat het geval is, volgt u de instructies die
bij de kaart zijn geleverd. Als er geen geheugenkaart met een
software-update is inbegrepen, moet u de software-update zelf
naar een geheugenkaart kopiëren.
1
Plaats een geheugenkaart in de kaartuitsparing van de
computer.
2
Ga naar www.garmin.com/support/software/marine.html.
3
Selecteer Downloaden naast "Garmin Marine Network with
SD card."
4
Lees en accepteer de voorwaarden.
5
Selecteer Downloaden.
.
6
Selecteer Hardlopen.
7
Selecteer het station van de geheugenkaart en selecteer
vervolgens Volgende > Voltooien.
De software van het toestel bijwerken
Voordat u de software kunt bijwerken, moet u beschikken over
een software-update op een geheugenkaart of de nieuwste
software zelf op een geheugenkaart laden.
merken gebruiken voor Garmin Marine Network
verbindingen.
verkrijgbaar bij uw Garmin dealer.
