1
Schakel de kaartplotter in.
2
Nadat het startscherm verschijnt, plaatst u de geheugenkaart
in de kaartsleuf.
OPMERKING: De instructies voor de software-update
verschijnen alleen als het toestel volledig is opgestart voordat
u de kaart plaatst.
3
Volg de instructies op het scherm.
4
Wacht enkele minuten totdat de software-update is voltooid.
5
Laat de geheugenkaart op zijn plaats zitten en start de
kaartplotter handmatig opnieuw op, wanneer daar om wordt
gevraagd.
6
Verwijder de geheugenkaart.
OPMERKING: Als de geheugenkaart wordt verwijderd
voordat het toestel opnieuw is opgestart, is de software-
update niet voltooid.
De grootte van de antenne opgeven
Voordat u de radar op uw systeem kunt gebruiken, moet u de
grootte van de antenne opgeven.
U moet de radar installeren, aansluiten op de voeding en
verbinden met het Garmin Marine Network voordat u de grootte
van de antenne kunt opgeven.
1
Schakel de radar en alle met het Garmin Marine Network
verbonden toestellen in.
Op de aangesloten kaartplotters wordt een
antenneselectiescherm weergegeven.
OPMERKING: Als het hele systeem voor de eerste keer
wordt opgestart, maakt het antenneselectiescherm deel uit
van het installatieproces.
2
Selecteer voor elke op de boot geïnstalleerde open array
radar de grootte van de geïnstalleerde antenne.
TIP: Als u een afwijkend antenneformaat moet opgeven
terwijl u het radarscherm bekijkt voor de radar die u wilt
wijzigen, selecteert u Menu > Radar instellen > Installatie >
Antenneconfiguratie > Antenneafmet. en kiest u ten slotte
het juiste antenneformaat.
Boegcorrectie
De boegcorrectie compenseert de fysieke locatie van de
radarscanner op het schip als de radarscanner niet op één lijn
ligt met de boegas.
De mogelijke boegcorrectie meten
De boegcorrectie compenseert de fysieke locatie van de
radarscanner op het schip als de radarscanner niet op één lijn
ligt met de boegas.
1
Maak met behulp van een magnetisch kompas een optische
peiling van een stilliggend object dat zich binnen het
zichtbare bereik bevindt.
2
Meet de peiling van het object op de radar.
3
Als de afwijking van de peiling meer dan +/- 1° bedraagt, stelt
u de boegcorrectie in.
De boegcorrectie instellen
Om de boegcorrectie te kunnen instellen, moet u eerst de
potentiële boegcorrectie meten.
De instelling van de boegcorrectie die voor één radarmodus
wordt opgegeven, geldt voor alle andere radarmodi en voor de
radaroverlay.
1
Selecteer op een radarscherm of de radaroverlay Menu >
Radar instellen > Installatie > Voorkant boot.
2
Selecteer Omhoog of Omlaag om de correctie in te stellen.
Een aangepaste parkeerstand instellen
Als u meer dan één radar op uw boot hebt, moet u het
radarscherm weergeven voor de radar die u wilt aanpassen.
4
Standaard wordt de radarantenne loodrecht op het voetstuk
gestopt wanneer de radar niet draait. U kunt deze positie
wijzigen.
1
Selecteer in het radarscherm Menu > Radar instellen >
Installatie > Antenneconfiguratie > Parkeerstand.
2
Gebruik de schuifregelaar om de parkeerstand van de
antenne aan te passen en selecteer Terug.

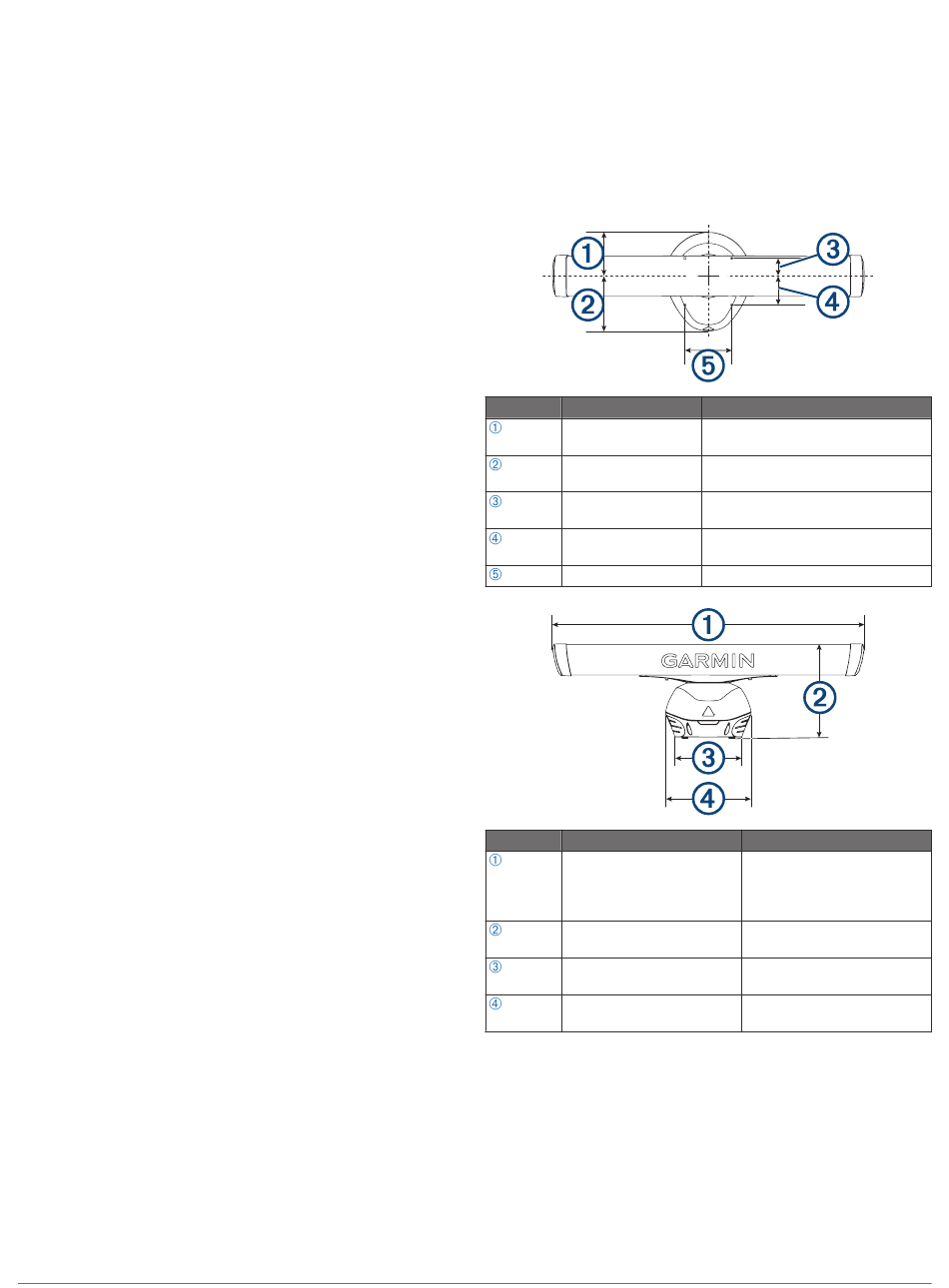

Specificaties
Afmetingen
Onderdeel Afmetingen
5
185,9 mm (7
/
16
1
234,7 mm (9
/
inch) Van draaipunt tot voorkant
4
25
86 mm (3
/
inch)
64
1
114 mm (4
/
inch)
2
7
200 mm (7
/
inch)
8
Onderdeel Afmetingen
4-voet modellen: 132,8 cm
5
(4 ft. 4
/
inch)
16
6-voet modellen: 193,8 cm
5
(6 ft. 4
/
inch)
16
7
40,3 cm (15
/
inch)
8
1
28,6 cm (11
/
inch)
4
5
36,4 cm (14
/
inch)
16
Beschrijving
inch) Van draaipunt tot achterkant
radarvoet
radarvoet
Van draaipunt tot montagegaten
achterkant
Van draaipunt tot montagegaten
voorkant
Afstand tussen de montagegaten
Beschrijving
Lengte antenne
Van onderkant radarvoet tot
bovenkant antenne
Breedte van de radarvoet
aan de onderkant
Breedte van de radarvoet in
het midden
