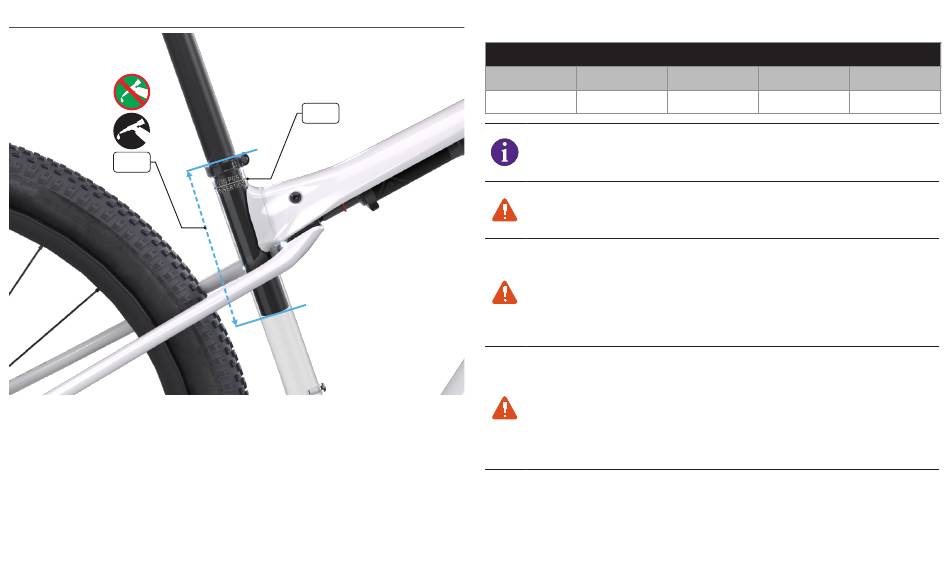

5.4. Minimale/maximale insteekdiepte van zadelpen
A
MINIMALE INSTEEKDIEPTE (A): Het is belangrijk dat de zadelpen
voldoende in het frame wordt aangebracht om beschadiging van het frame
en/of de zadelpen te vermijden. De zadelpen moet voldoende diep in het
frame worden aangebracht zodat de markering minimale insteekdiepte/
maximale extensie (min/max) (B) op de zadelpen niet zichtbaar is. Het
frame vereist een minimale insteekdiepte van 75 mm.
MAXIMALE INSTEEKDIEPTE: De zadelbuis wordt geruimd tot
een bepaalde maximale insteekdiepte voor elke framemaat. Deze
insteekdiepte begrenst de inbrengdiepte van de zadelpen. Raadpleeg de
tabel MAXIMALE INSTEEKDIEPTES.
9
Na het bepalen van de zadelhoogte, draait u de inbegrepen
zadelpenklembout aan tot 6,2 Nm/55 in-lbf.
MAXIMALE INSTEEKDIEPTES
B
XS
S
215 mm
245 mm
Als de gewenste zadelhoogte niet bereikt kan worden binnen de
minimale en maximale insteekdieptes, vervang de zadelpen dan
door een kortere of langere zadelpen.
WAARSCHUWING! Het niet naleven van de beschreven
insteekdieptes voor de zadelpen kan het frame en/of de zadelpen
beschadigen, wat tot controleverlies en vallen kan leiden.
WAARSCHUWING! Voor algemene instructies over het monteren
van de zadelpen verwijzen we naar de desbetreffende sectie in
de Gebruiksaanwijzing. Het fietsen met een verkeerd vastgezette
zadelpen kan het omlaag schuiven van het zadel en de zadelpen
veroorzaken, waardoor het frame beschadigd kan raken en u de
controle over uw fiets kunt verliezen en vallen.
WAARSCHUWING! Breng geen vet aan op de carbon
contactoppervlakken tussen de zadelpen en de zadelbuis. Vet
verlaagt de wrijving en dit is nodig voor een juiste grip van
de zadelpen. Specialized beveelt het aanbrengen van carbon
montagepasta aan om de wrijving tussen de carbonoppervlakken
te verhogen. Ga naar een geautoriseerde Specialized retailer
voor extra informatie.
M
L
260 mm
271 mm
XL
271 mm
