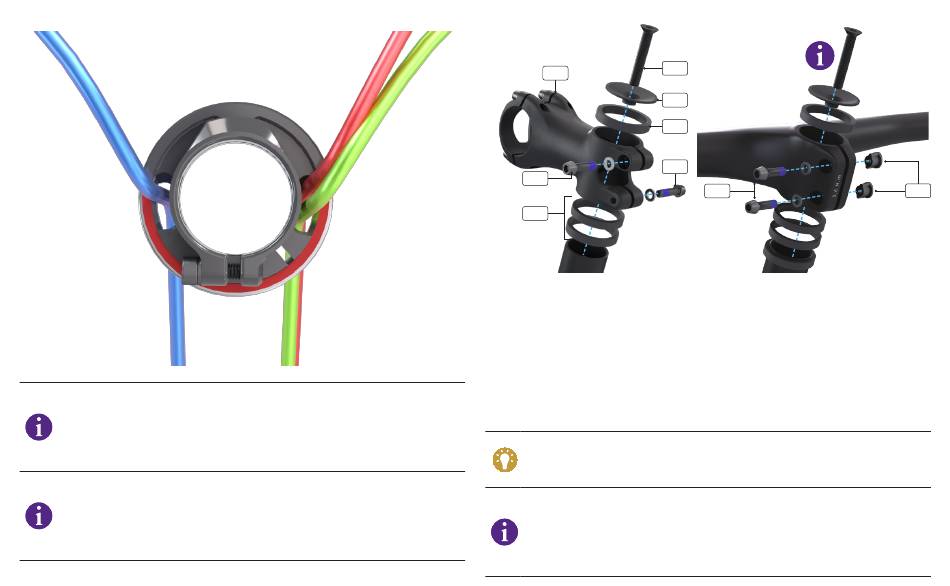

De Epic WC is standaard voorzien van een draadloos
schakelsysteem. De groene bekabeling, die achter de
achterremkabel (rood) aan de aandrijfzijde is afgebeeld, toont het
optionele mechanische schakelsysteem. De blauwe bekabeling
aan de niet-aandrijfzijde toont de optionele dropper zadelpen.
VOOR LANDEN DIE DE ACHTERREM AAN DE
NIET-AANDRIJFZIJDE LEIDEN: Zorg dat uw remkabel (rood) de
niet-aandrijfzijde van de compressiering en de balhoofdafdekking
verlaat en zich voor de dropper zadelpenkabel (blauw) bevindt,
wanneer aanwezig.
G
I
H
„
Installeer de stuurpen (G). Pas, indien nodig, de hoogte van de stuurpen
aan door afstandshouders (H) toe te voegen.
Draai de stuurpenbouten (I) met de hand vast. U zult deze later in het
„
proces tot de aangegeven waarde aandraaien.
„
Zorg dat de balhoofdafdekking en de stuurbuisklem zich op één lijn met
de stuurpen en de middenlijn van het frame bevinden.
„
Installeer de bovenste kap (J) en de compressiebout (K). Draai de bout
aan tot 3 Nm/27 in-lbf met behulp van een momentsleutel en een
4 mm inbusbit.
Het mag niet mogelijk zijn om de afstandshouders van de
stuurpen met de hand te draaien wanneer het systeem voldoende
is vastgemaakt.
Het S-Works-model heeft een geïntegreerd stuurpen-/
stuursysteem. De bouten (I) zijn aan dezelfde kant geïnstalleerd
met een overeenkomstige moer (M) aan de andere kant. Draai
handvast aan, zoals hierboven aangegeven. U zult deze later in het
proces tot de aangegeven waarde aandraaien.
K
J
H
I
I
M
22
