De Koelplaat Discrete Graphics Installeren - Dell Inspiron 14 7420 2-In-1 Onderhoudshandleiding
Inhoudsopgave

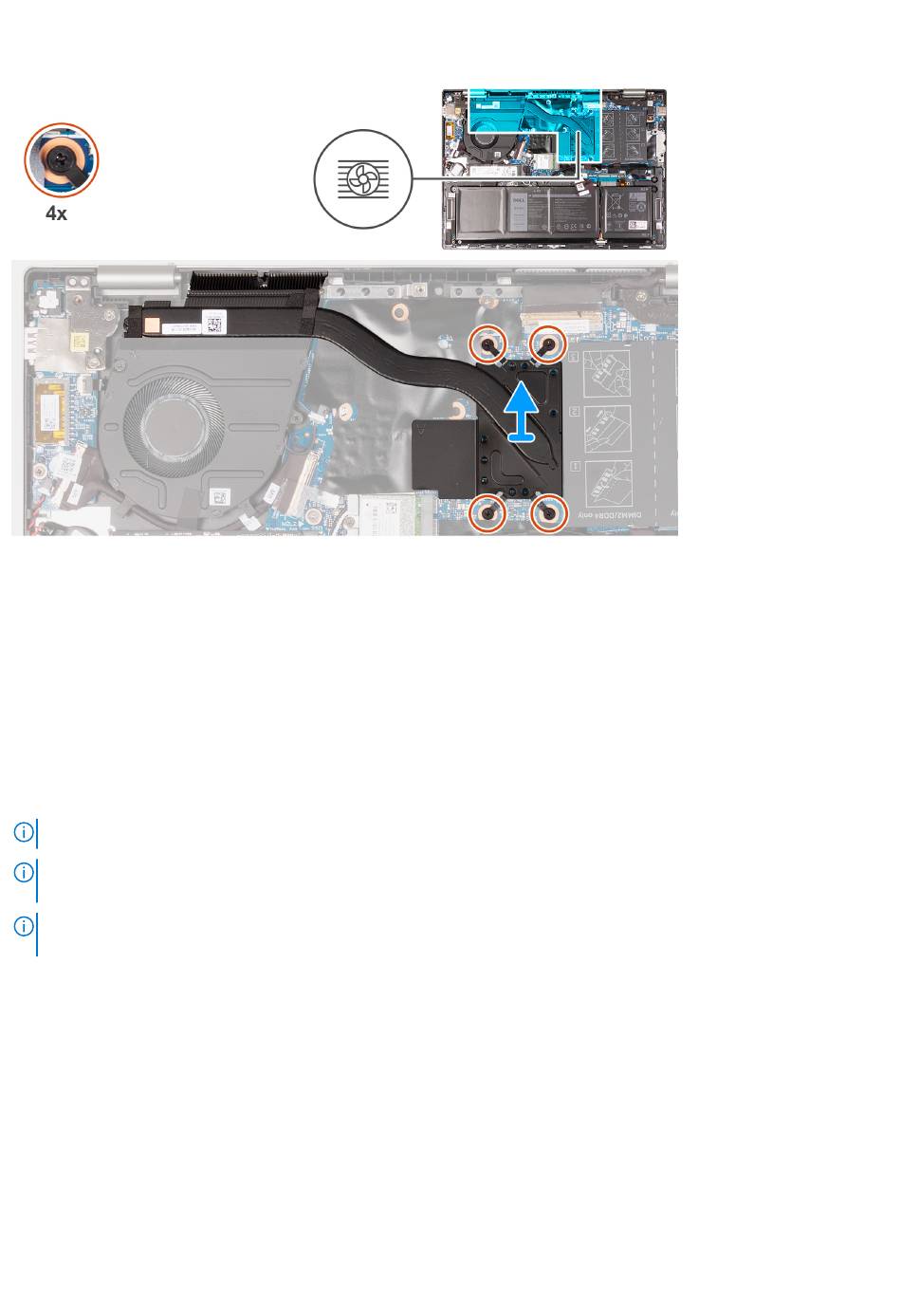

De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de verwijderingsprocedure.
Stappen
1. Maak de vier borgschroeven waarmee de koelplaat aan de systeemkaart is bevestigd in omgekeerde volgorde (4>3>2>1) los.
2. Til de koelplaat van de systeemkaart.
De koelplaat discrete graphics installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
OPMERKING:
Als de koelplaat onjuist wordt uitgelijnd, kan dit schade aan de systeemkaart en de processor veroorzaken.
OPMERKING:
Als de systeemkaart of de koelplaat wordt teruggeplaatst, moet u de thermische mat of pasta gebruiken die in het
pakket is meegeleverd om ervoor te zorgen dat de warmte wordt afgevoerd.
OPMERKING:
Deze procedure is alleen van toepassing als u een koelplaat installeert voor een computer zonder een afzonderlijke
grafische processor.
De volgende afbeelding geeft de locatie van de koelplaat aan en biedt een visuele weergave van de installatieprocedure.
Onderdelen verwijderen en plaatsen
33
